Gør det selv-vejledning · rør og fittings 3/4″

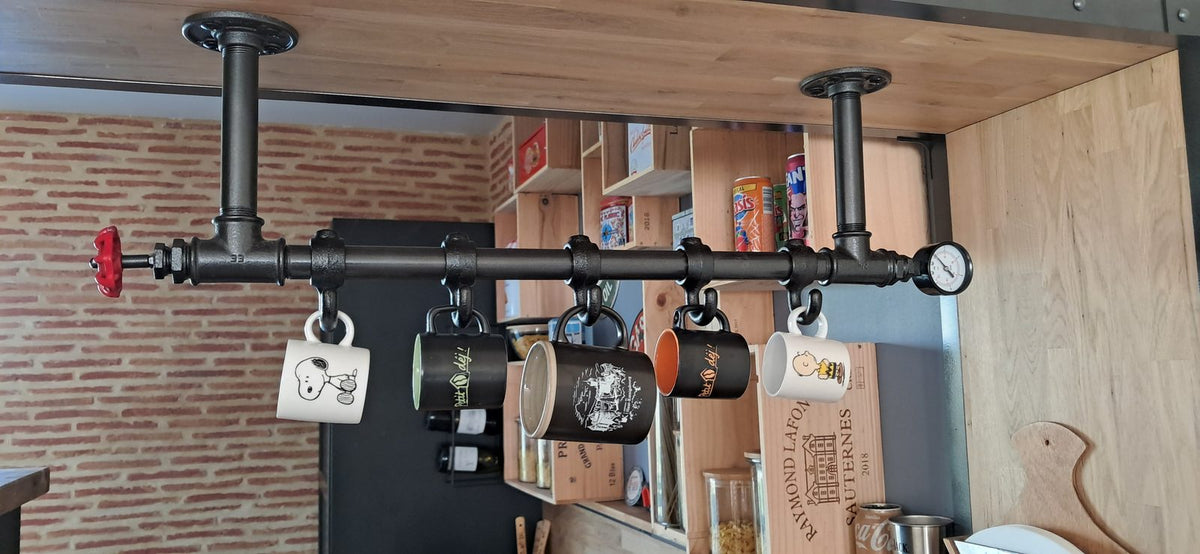

En kunde sendte os et billede af sin kopholder, der hænger under en hylde i køkkenet: en stang af 3/4″-rør, fem kroge, et rødt håndhjul i den ene ende og et manometer i den anden. Vi har genskabt konstruktionen stykke for stykke, så du kan bygge den derhjemme.
- SværhedsgradLet
- Tid1 t 30 min + tørretid
- Dimension3/4″ (20 × 27 mm)
- Dele15, uden svejsning
Kort fortalt
- 8 varenumre, 15 dele: 2 flanger, 2 T-stykker, en stang på 500 mm, 2 nedhængsrør på 150 mm, 5 BTR-kroge, en reduktion, et håndhjul og et manometer.
- Målene: 536 mm mellem flangerne og 168 mm fra hyldens underside til stangens centerlinje.
- Tricket: sæt krogene på stangen, før du lukker den med det andet T-stykke.
- Overfladen: konstruktionen er malet antracitgrå, og krogene har beholdt deres oprindelige sorte maling.
Denne vejledning samler styklisten med links, en 3D-model af hele konstruktionen (krogene medregnet), beregningen af rørlængderne via Z-målet, den antracitgrå overfladebehandling og de illustrerede monteringstrin. Rør og fittings skrues sammen i hånden, uden tilskæring og uden svejsning.
Vores kundes projekt
Konstruktionen er enkel: to flanger skruet fast under hylden, to nedhængsrør, to T-stykker og en vandret stang, som fem kroge glider på. Kopperne hænges op i hanken. Det røde håndhjul, der sidder på en reduktion, og manometeret lukker stangens to ender og giver projektet et udtryk som rørføringen på et værksted. Vores kunde har malet hele konstruktionen antracitgrå og ladet krogene beholde deres oprindelige sorte maling.
Billedet kom uden stykliste. Vi har derfor identificeret hver fitting på billedet og derefter målt rørlængderne ud fra de kendte mål på de synlige dele: ringen på en krog er 26 mm bred, og et T-stykke i 3/4″ måler 66 mm fra den ene flade til den anden. Resultatet: et rør på 500 mm til stangen (med højst 3 % usikkerhed), to rør på 150 mm til nedhængsrørene (et mere omtrentligt skøn, da billedet er taget nedefra) og cirka 10,5 cm mellem to kroge.
Monteringen på video
Et minut, hvor du ser kopholderen blive samlet stykke for stykke i 3D – fra krogene, der sættes på, før stangen lukkes, til monteringen under hylden:
Dele og værktøj
Konstruktionen er i 3/4″ (20 × 27 mm); håndhjulet, der er i 1/2″, tilsluttes via en reduktion. Numrene henviser til sprængskitsen længere nede.
Flange 3/4″ med stor diameter, sort støbejernMontering under hylden · Ø 86 mm, 4 huller
2× 2
T-stykke lige I/I/I 3/4″, sort støbejernHjørner mellem nedhængsrør og stang · Premium eller Økonomi
3× 1
Rør 3/4″ sort stål med gevind, 500 mmStang til krogene
4× 2Rør 3/4″ sort stål med gevind, 150 mmNedhængsrør
5× 5
BTR-krog, sort malingHoldere til kopperne
6× 1
Reduktion U/I sort støbejern, 3/4″ > 1/2″Venstre ende: fra T-stykket til håndhjulet
7× 1
Rødt håndhjul 52 mm på forlænget halv nippel 1/2″Venstre ende · sort støbejern, rustfri hættemøtrik
8× 1
Manometer 50 mm radial, variant 3/4″ med reduktionHøjre ende
Værktøj og skruer
- En unbrakonøgle på 5 mm til krogenes låseskruer (størrelsen står på krogens produktside).
- Otte sorte skruer til flanger: ifølge produktsiden passer modellen på 4 × 17 mm til en hylde på 18 til 20 mm; til en tykkere hylde findes der også en længde på 30 mm.
- Et målebånd, en blyant, et vaterpas, en skruemaskine og et bor til forhullerne.
- Til overfladen: affedtningsmiddel, rene klude, handsker, malertape, rustbeskyttende grunder til metal og antracitgrå metalmaling (eller en maling til »direkte på metal«).
Ifølge produktsiderne er begge VVS-dele i smedeligt støbejern, der overholder standarden EN 10242. Premium er mørkegrå, glat og let blank; Økonomi er grå, mat og en smule kornet. Under antracitgrå maling er forskellen i udseende langt mindre synlig: vælg efter dit budget.
3D-modellen og målene
Modellen bygger på 3D-filerne fra vores konfigurator til T-stykkerne, flangerne, reduktionen og manometeret. Det forlængede håndhjul findes ikke dér: det er modelleret separat ud fra billederne på produktsiden, med konfiguratorens håndhjul sat på en rustfri forlænger og en rustfri flangemøtrik, så det rammer de opgivne 75 mm i højden.
BTR-krogen fandtes endnu ikke i 3D: den er modelleret ud fra billederne på produktsiden med sin 26 mm brede ring, knasten, der rummer låseskruen, selve unbrakoskruen og den J-formede krog med den afrundede ende. Proportionerne er justeret, så silhuetten falder så præcist som muligt sammen med billederne; krogen måler cirka 85 mm i højden og 26 mm langs røret, sådan som produktsiden angiver.
Sprængskitsen
De vigtigste mål
- Centerafstand mellem flangerne
- 536 mm
- fra centrum til centrum, skal overføres til hyldens underside
- Hylde → stangens centerlinje
- 168 mm
- 168,4 mm ifølge beregningen
- Synligt rør mellem T-stykkerne
- 470 mm
- pladsen til krogene
- Samlet længde
- ≈ 747 mm
- fra håndhjulet til manometeret
- Højde under hylden
- ≈ 226 mm
- til krogenes underkant, uden kopper
- Dybde
- 86 mm
- flangernes dybde ifølge produktsiden
Du kan åbne konstruktionen i vores 3D-konfigurator for at dreje den rundt eller ændre længderne. Krogene og det forlængede håndhjul findes ikke dér endnu: konfiguratoren viser i stedet det korte håndhjul på 52 mm på den samme reduktion. Tilføj disse dele til din liste for sig.
Beregn rørlængderne: Z-målet
Et rør stopper ikke ved fittingens flade: i 3/4″ skrues gevindet cirka 15 mm ind i den. For at kunne beregne et mål på forhånd bruger man derfor hver fittings Z-mål, altså afstanden fra dens centrum (eller fra dens anlægsflade, når det gælder en flange) til enden af det indskruede rør.
- Lige T-stykke 3/4″: 33 mm fra centrum til flade minus 15 mm indskruning giver Z = 18 mm.
- Flange 3/4″ med stor diameter: cirka 15 mm i højden (15,4 mm i vores 3D-model) og cirka 15 mm indskruning. Rørenden når næsten helt op til hylden: regn med 0,4 mm.
L rør = centerafstand − Z1 − Z2
Stang: med 536 mm mellem T-stykkernes centre er L = 536 − 18 − 18 = 500 mm.
Nedhængsrør: med 168,4 mm mellem hyldens underside og stangens centerlinje er L = 168,4 − 0,4 − 18 = 150 mm.
Regn med en tolerance på 2 til 3 mm afhængigt af tilspændingen.
Vil du tilpasse projektet til din egen hylde, så tag udgangspunkt i de rørlængder, der sælges, og aflæs resultatet direkte:
| Rør til stangen | Centerafstand mellem flangerne | Synligt rør | Anbefalet antal kroge | Afstand mellem krogene |
|---|---|---|---|---|
| 400 mm | 436 mm | 370 mm | 4 | 107 mm |
| 500 mm | 536 mm | 470 mm | 5 | 105 mm |
| 600 mm | 636 mm | 570 mm | 6 | 104 mm |
| 700 mm | 736 mm | 670 mm | 7 | 103 mm |
| Nedhængsrør | Hyldens underside → stangens centerlinje | Hyldens underside → krogenes underkant (cirka) |
|---|---|---|
| 100 mm | 118 mm | 176 mm |
| 150 mm | 168 mm | 226 mm |
| 200 mm | 218 mm | 276 mm |
| 250 mm | 268 mm | 326 mm |
Med fed skrift: kundens montering. Det anbefalede antal kroge holder en afstand tæt på kundens, med 12 mm frigang i hver ende. Til andre samlinger giver vores beregner til mål og dimensioner på samlinger Z-målene for alle vores fittings.
Forbered delene, og mal dem antracitgrå
»Sort støbejern« betegner et materiale, ikke en farve: ubehandlet er dette støbejern mørkegråt. Rørene i sort stål leveres derimod med en midlertidig beskyttelse, en oliefilm eller en værkstedslak, sådan som vores guide Rør i sort stål vs galvaniserede forklarer. Maling hæfter ikke på en fedtet overflade, så affedtningen kommer før alt andet.
- Lav en prøvemontering. Saml konstruktionen uden maling (trin 1 til 5 nedenfor), kontrollér, at T-stykkernes to afgreninger er parallelle, og skil den ad igen.
- Affedt hver del med et affedtningsmiddel og en ren klud, og brug handsker imens. Lad delene tørre.
- Afdæk gevindene. Sæt malertape på rørenes gevind, og stop sammenrullet papir ind i de indvendige gevind i T-stykker og flanger: maling i et gevind gør det svært at skrue delene sammen.
- Påfør en rustbeskyttende grunder til metal og derefter den antracitgrå maling i tynde lag. RAL 7016, »antracitgrå«, er en udbredt farvereference. Overhold producentens tørretider mellem to lag og før monteringen.
- Pletmal efter monteringen de få millimeter gevind, der stadig er synlige helt inde ved fittingsene.
Mal hverken håndhjulet eller manometeret: de skrues på efter malingen, og både reduktionerne og håndhjulets halve nippel, der ifølge produktsiderne er i sort støbejern, forbliver ubehandlede og mørkegrå. Krogene leveres sortmalede; ligesom vores kunde beholder vi dem, som de er. Foretrækker du at male dem antracitgrå, så lad indersiden af ringen være umalet, for den skal kunne glide på røret.
Selv når konstruktionen er malet, er den beregnet til tørre indendørs rum. Guiden Sort støbejern, galvaniseret eller messing minder om, at ubehandlet sort støbejern ruster i fugtige omgivelser: undgå badeværelset og steder med direkte stænk, for eksempel over vasken eller elkedlen.
Monteringen trin for trin
Når malingen er tør og tapen fjernet, foregår monteringen på et bord. Rør og fittings skrues sammen i hånden; artiklen Hvordan man skruer fittings og gevindrør sammen gennemgår teknikken til at spænde uden værktøj.
Skru det første T-stykke på stangen
Skru et T-stykke på den ene ende af røret på 500 mm via en af de to gennemgående udgange. T-stykkets afgrening, som senere skal tage imod nedhængsrøret, forbliver fri indtil videre.
Sæt de fem kroge på
Kontrollér først, at hver krog har sin unbrakoskrue. Løsn skruerne, indtil spidsen ikke længere stikker ind i ringen, og før så de fem kroge ind over rørets frie ende, alle med åbningen til samme side: det bliver forsiden, der vender ud mod rummet.
Dette trin skal komme før det andet T-stykke: når stangen først er lukket, kan der ikke komme flere kroge på.
Lad dem sidde løst; deres placering justeres til sidst.
Skru det andet T-stykke på, og ret afgreningerne ind
Skru det andet T-stykke på den anden ende. Læg stangen ved bordkanten med krogene hængende ned: de to afgreninger skal pege opad og være parallelle. Justér retningen ved at skrue det ene eller det andet T-stykke lidt længere ind; vores guide til sammenskruning minder om, at der kan spændes yderligere, så længe gevindet er synligt.
Sæt nedhængsrørene og flangerne på
Skru et rør på 150 mm i afgreningen på hvert T-stykke og derefter en flange på enden af hvert rør. Vend så konstruktionen om på bordet med flangerne nedad: de skal begge ligge plant. Hvis den ene vipper, så ret T-stykkerne ind igen.
Kontrollér også, at ingen rørende stikker ud over en flanges anlægsflade: så ville flangen ikke kunne ligge tæt an mod hyldens underside. Hvis det er tilfældet, så skru flangen en anelse tilbage, indtil røret flugter med den.
Montér håndhjulet og manometeret
Skru reduktionen 3/4″ > 1/2″ i den frie udgang på det venstre T-stykke og derefter håndhjulets forlængede halve nippel i reduktionen. I højre side skrues manometerets reduktion i T-stykket, og tilspændingen afsluttes med skiven vendt fremad.
Håndhjulet er dekorativt: produktsiden oplyser, at det ikke kan drejes. Manometeret virker derimod: skiven har en skala fra 0 til 10 bar.
Montér kopholderen under hylden
Før du borer, så tjek hylden: dens tykkelse, så du kan vælge den rette skruelængde, og dens egen montering på væggen eller møblet, som skal bære det hele. Vi angiver ikke nogen maksimal belastning for denne montering: den afhænger af hylden, dens ophæng og skruerne.
- Hold konstruktionen op under hylden med hjælp fra en anden, med stangen parallel med forkanten. Flangernes centre sidder 536 mm fra hinanden. Kontrollér med vaterpasset, at stangen er vandret.
- Markér hullerne med blyant gennem flangerne: fire pr. flange, otte i alt.
- Bor forhuller, og pas på ikke at bore igennem hylden.
- Skru skruerne i skiftevis i den ene og den anden flange, indtil begge flanger ligger tæt an.
Skruen går gennem flangens plade, før den går ind i træet: den skal være tydeligt kortere end hyldens tykkelse plus pladens tykkelse, med nogle få millimeters margen, ellers kommer spidsen ud på oversiden. Til en hylde på 18 til 20 mm anbefaler produktsiden for vores sorte skruer længden 17 mm; de sælges enkeltvis eller i pakker à 10.
Justér krogene, og hæng kopperne op
På kundens billede sidder krogene med cirka 10,5 cm mellemrum. For at genskabe denne indstilling måler du fra indersiden af det venstre T-stykke og placerer ringenes centrum ved:
- 25 mm
- 130 mm
- 235 mm
- 340 mm
- 445 mm
Så er der 12 mm mellem hver af de yderste kroge og det nærmeste T-stykke.
Med kopper på 9 cm i diameter giver denne afstand cirka 1,5 cm mellem to kopper. Prøv med dine egne kopper, før du spænder: hanken skal kunne komme ind over krogens spids og falde på plads uden at skulle presses. Vil du have et andet antal kroge på den samme stang, så del 420 mm (de 470 mm synligt rør minus 12 mm frigang i hver ende og bredden af en ring) med antallet af mellemrum: 140 mm til fire kroge og 84 mm til seks. Med seks kroge ville kopper på 9 cm røre hinanden: brug kun den indstilling til kopper på under 8 cm i diameter.
Spænd til sidst hver unbrakoskrue med nøglen på 5 mm, lige nok til at krogen sidder fast. Skruens spids kan sætte mærker i malingen der, hvor den spændes, under ringen.
Ofte stillede spørgsmål
Kan man undlade at male?
Ja, men så forbliver støbejernet og stålet ubehandlede: mørkegrå, med deres oliefilm eller værkstedslak. En anden løsning er at bruge vores deko-fittings, der allerede er malet sorte. Bemærk: de skrues 10 mm ind og ikke 15 mm, så de rørlængder, der er beregnet her, gælder ikke uden videre.
Hvorfor flanger med stor diameter?
Det er dem, der ses på kundens billede: fire monteringshuller og en diameter på 86 mm. Vores guide Hvilken gulvflange skal man vælge? sammenligner de andre modeller i 3/4″.
Hvor meget vægt kan den bære?
Vi angiver ikke nogen belastning for denne montering: bæreevnen afhænger først og fremmest af hylden, dens ophæng og skruerne. Brug den kun til kopper, og kontrollér jævnligt, at flangerne stadig ligger tæt an.
Kan BTR-krogen bruges til andre projekter?
Ja: ringen passer på vores 3/4″-rør (20 × 27 mm), og produktsiden nævner knager og tøjstativer. Krogen skal sættes på røret, før konstruktionen lukkes. Vores vejledning til det industrielle tøjstativ beskriver en konstruktion i 3/4″, som krogene kan føjes til.
