Fitting forskruning vinkel U/I messing

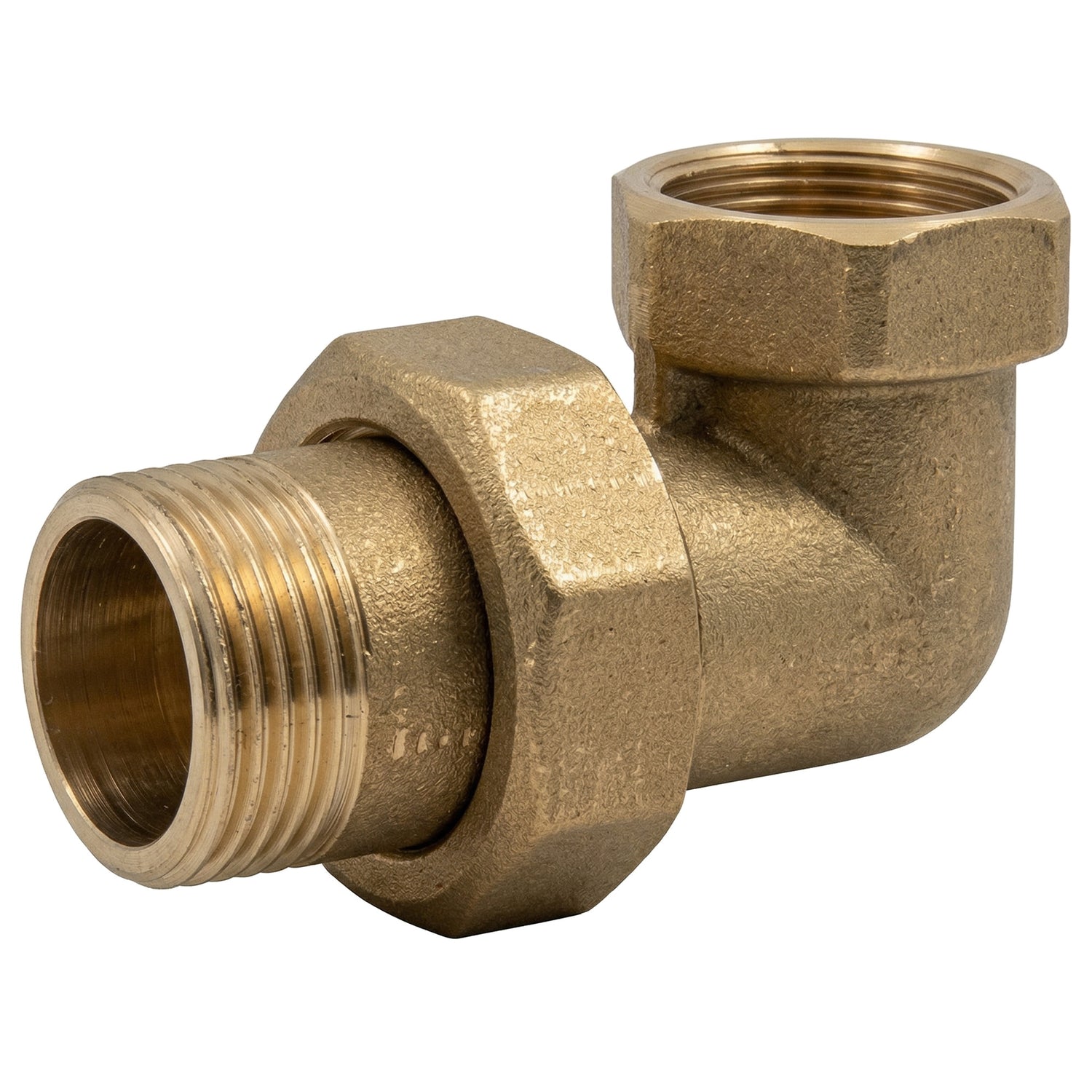

Forskruning vinkel U/I i messing, der kombinerer en 90° vinkel og en aftagelig forskruningsfitting i ét stykke. Muliggør retningsændring med hurtig afmontering. Standard ISO 228-1 BSPP.
Beskrivelse af Forskruning Vinkel U/I i Messing
Denne to-i-en fitting kombinerer funktionen af en 90° vinkel og en aftagelig forskruningsfitting. Den integrerede drejemøtrik gør det nemt at afbryde den vinkelformede sektion uden at flytte tilstødende rør.
Særligt nyttig til tilslutning af vægmonterede armaturer, radiatorer eller sanitetsudstyr, der kræver retningsændring og adgang til vedligeholdelse. Den udvendige side skrues ind i en indvendigt gevind fitting, den indvendige side modtager en udvendigt gevind fitting.
Tekniske Egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Guldmessing |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med konisk metal-mod-metal tætning (uden pakning) |
| Form | 6-kant (skruet med nøgle) |
| Køn | Udvendigt gevind (med gevind) / Indvendigt gevind (indvendigt gevind) med drejemøtrik |
| Vinkel | 90° |
| Type | Forskruning vinkel aftagelig med konisk tætning |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængig af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og Installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængig af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husholdnings-VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Tætningen sikres af metal-mod-metal konisk flade — ingen pakning er nødvendig
- Spænd med skruenøgle eller skiftenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige den koniske flade

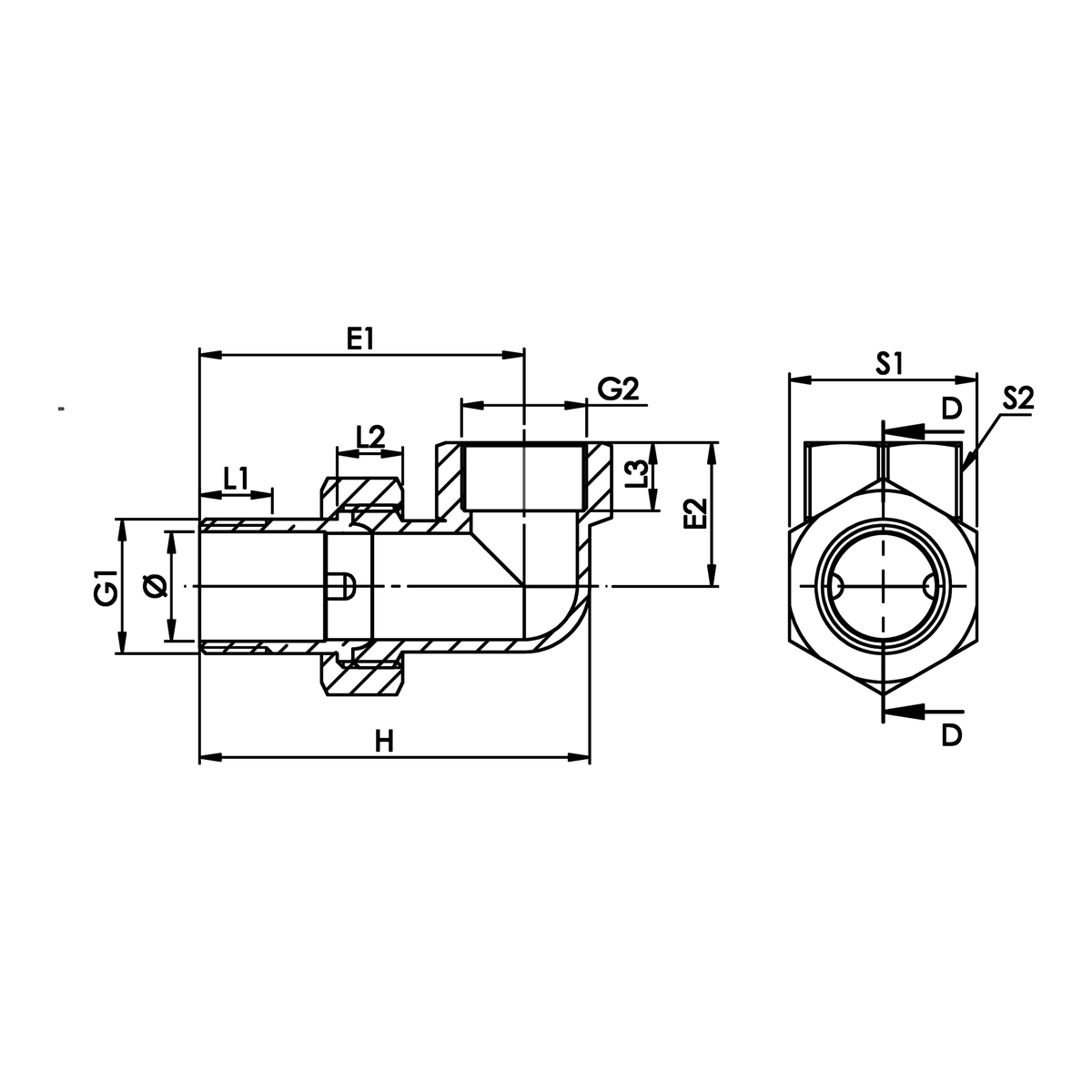

Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| O | O (mm) | G1 | G2 | E1 | E2 | L1 | L2 | L3 | H | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 16 | 15 | 46 | 18 | 11 | 9 | 9 | 55 | 25 | 21 |
| 1/2" | 15x21 | 20 | 19 | 51 | 22 | 12 | 10 | 11 | 63 | 30 | 25 |
| 3/4" | 20x27 | 26 | 25 | 61 | 26 | 13 | 12 | 11 | 74 | 37 | 31 |
| 1" | 26x34 | 33 | 30 | 68 | 34 | 14 | 13 | 17 | 83 | 46 | 37 |
| 1"1/4 | 33x42 | 42 | 39 | 82 | 40 | 17 | 15 | 21 | 100 | 52 | 48 |
Størrelsesoverensstemmelser
Denne fitting forskruning vinkel er tilgængelig i følgende størrelser. Brug denne tabel til at finde overensstemmelsen mellem millimeter, tommer og DN.
| Størrelse (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Tommer | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Udvendig diam. rør | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |

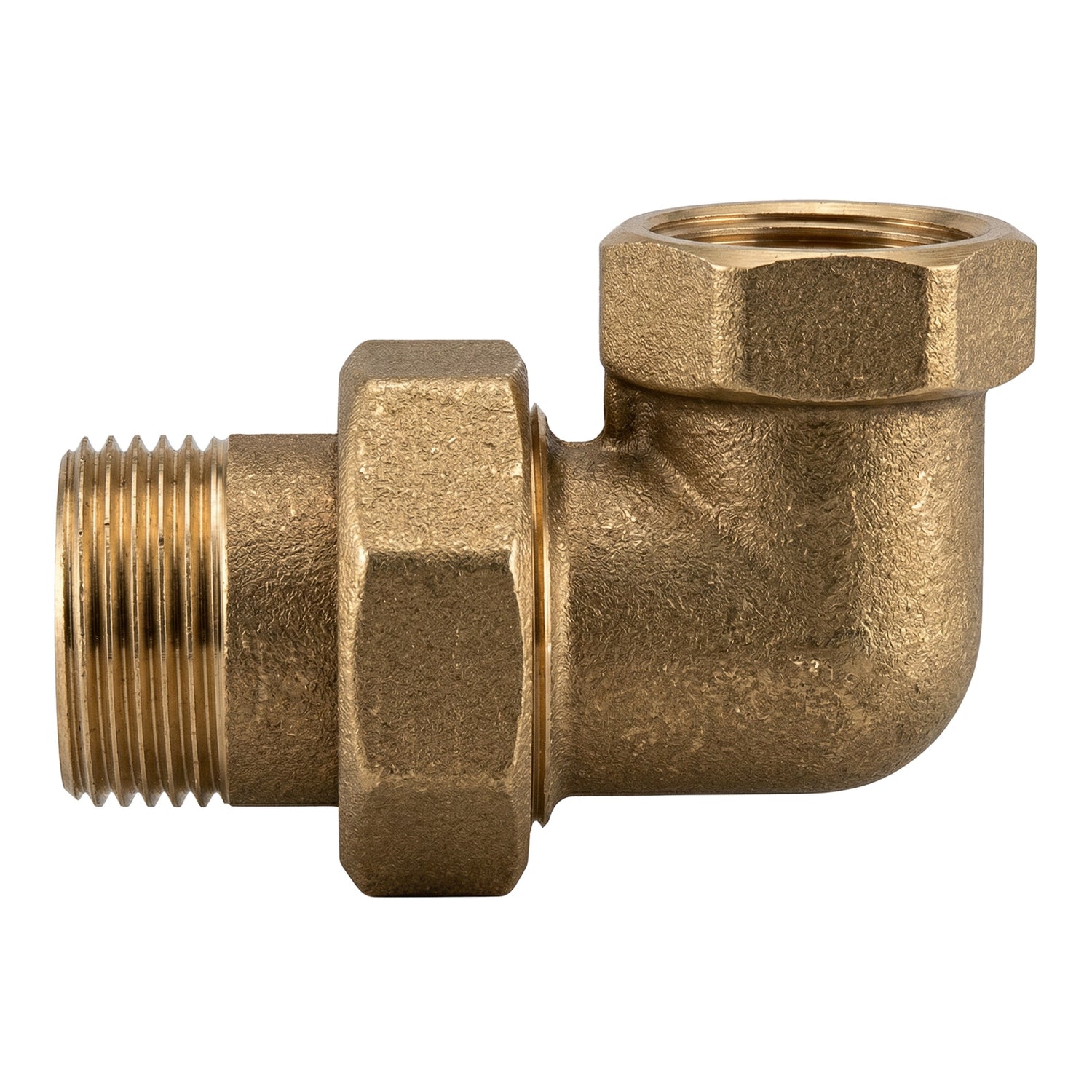

Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
