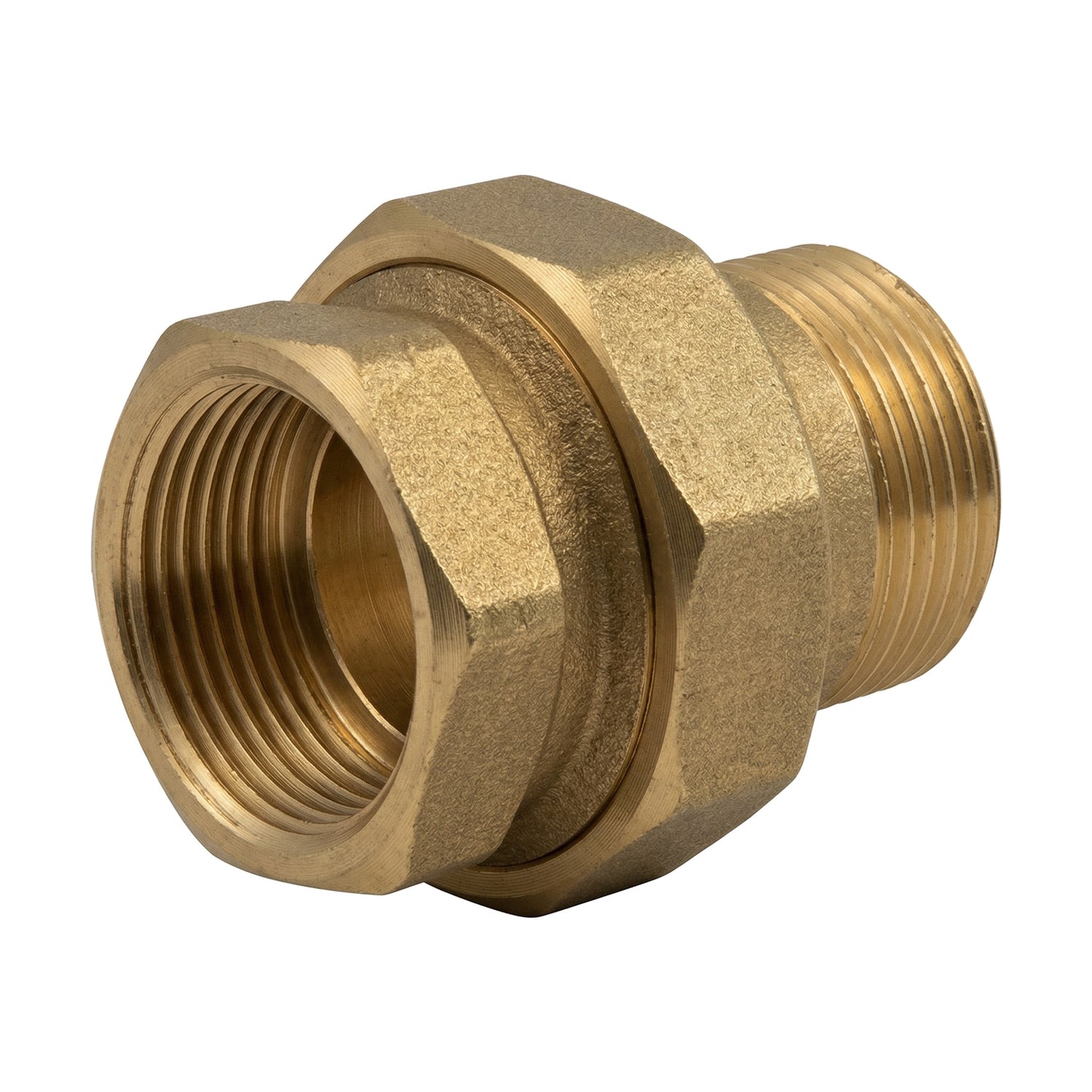

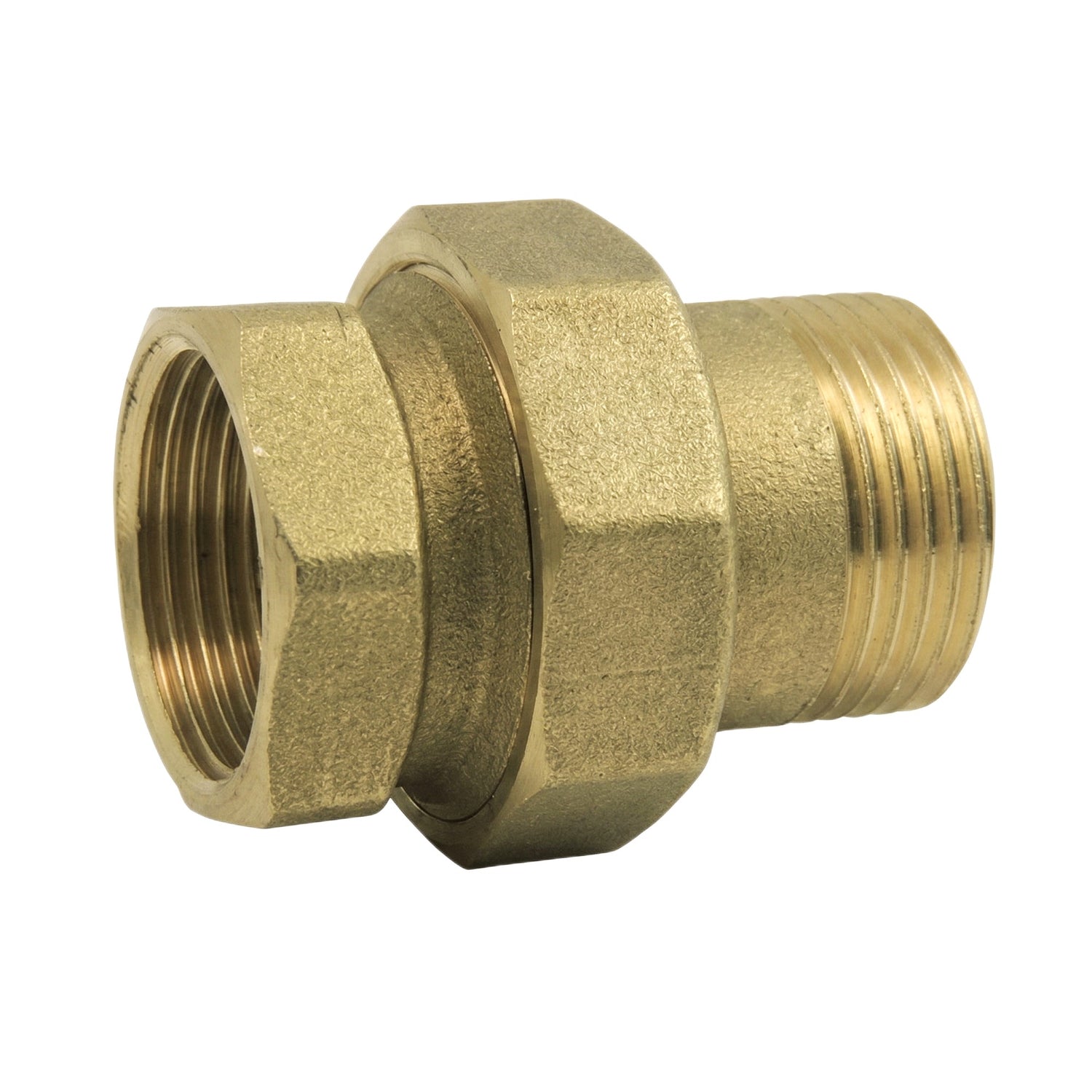

Forskruning lige U/I konisk messing
Lige M/F forskruning med konisk kontaktflade i messing, der tilbyder en afmonterbar forbindelse med metal-mod-metal tætning. Den koniske kontaktflade sikrer en gradvis kontakt og en pålidelig tætning uden pakning. Standard ISO 228-1 BSPP.
Beskrivelse af lige M/F konisk forskruning i messing
Denne forskruning med konisk kontaktflade sikrer tætning ved metal-mod-metal kontakt mellem to koniske flader uden behov for flad pakning. Denne teknologi giver en holdbar tætning, selv efter mange demonteringscyklusser.
M/F-konfigurationen (én side udvendigt gevind, én side indvendigt gevind) med drejemøtrik muliggør nem demontering. Anbefales til installationer med hyppige indgreb eller hvor flade pakninger kan blive beskadiget (høj temperatur, vibrationer).
Tekniske egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Messing forgyldt |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Ved konisk metal-mod-metal kontaktflade (uden pakning) |
| Form | 6-kant (skruning med nøgle) |
| Type | Udvendigt gevind (med gevind) / Indvendigt gevind (indvendigt gevind) med drejemøtrik |
| Forskruningstype | Konisk kontaktflade (metal/metal) |
| Pakning | Uden pakning (konisk kontaktflade) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig forbrug.
- 4MS : Overholder 4MS-kravene — harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husholdnings-VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Tætningen sikres af metal-mod-metal konisk flade — ingen pakning er nødvendig
- Spænd med skruenøgle eller skiftenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige den koniske flade
Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | L | L1 | L2 | H1 | H2 |
|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 39.7 | 10 | 8 | 21 | 24.8 |
| 1/2" | 15x21 | 44.9 | 10 | 8.5 | 25.3 | 30 |
| 3/4" | 20x27 | 52 | 11 | 9.5 | - | 36.9 |
| 1" | 26x34 | 57.9 | 13 | 10 | 36.8 | - |
| 1"1/4 | 33x42 | 69.3 | 16 | 14.5 | 47.8 | - |
Størrelsesoverensstemmelser
Denne lige forskruning er tilgængelig i følgende størrelser. Brug denne tabel til at finde overensstemmelsen mellem millimeter, tommer og DN.
| Størrelse (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Tommer | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Udv. diam. rør | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |
Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
