Forskruning med flad pakning udvendigt gevind/indvendigt gevind messing EPDM
Forsendelse og levering
Forsendelse og levering
| Produkttype | Leveringsmetode | Forberedelsestid | Transporttid | Leveringstid |
|---|---|---|---|---|
| Alle dele | Relais | 0 til 3 dage | 1 til 2 dage | 1 til 5 dage |
| Alle dele | Hjemmelevering | 0 til 3 dage | 1 til 2 dage | 1 til 5 dage |
| Rør > 90 cm | Hjemmelevering | 0 til 3 dage | 1 til 2 dage | 1 til 5 dage |
| Rør > 200 cm | Hjemmelevering | 0 til 3 dage | 1 til 2 dage | 1 til 5 dage |
| Sammensatte produkter | Hjemme og Relais | 0 til 5 dage | 1 til 2 dage | 1 til 7 dage |
* Rør over 90 cm kan ikke leveres til Relais
Levering er gratis ved køb for 100€ i Relais og 200€ ved levering til hjemmet
For en bekræftelse af leveringstid på specifikke varer, tøv ikke med at sende os en besked
Forskruning med flad pakning udvendigt gevind/indvendigt gevind mes...

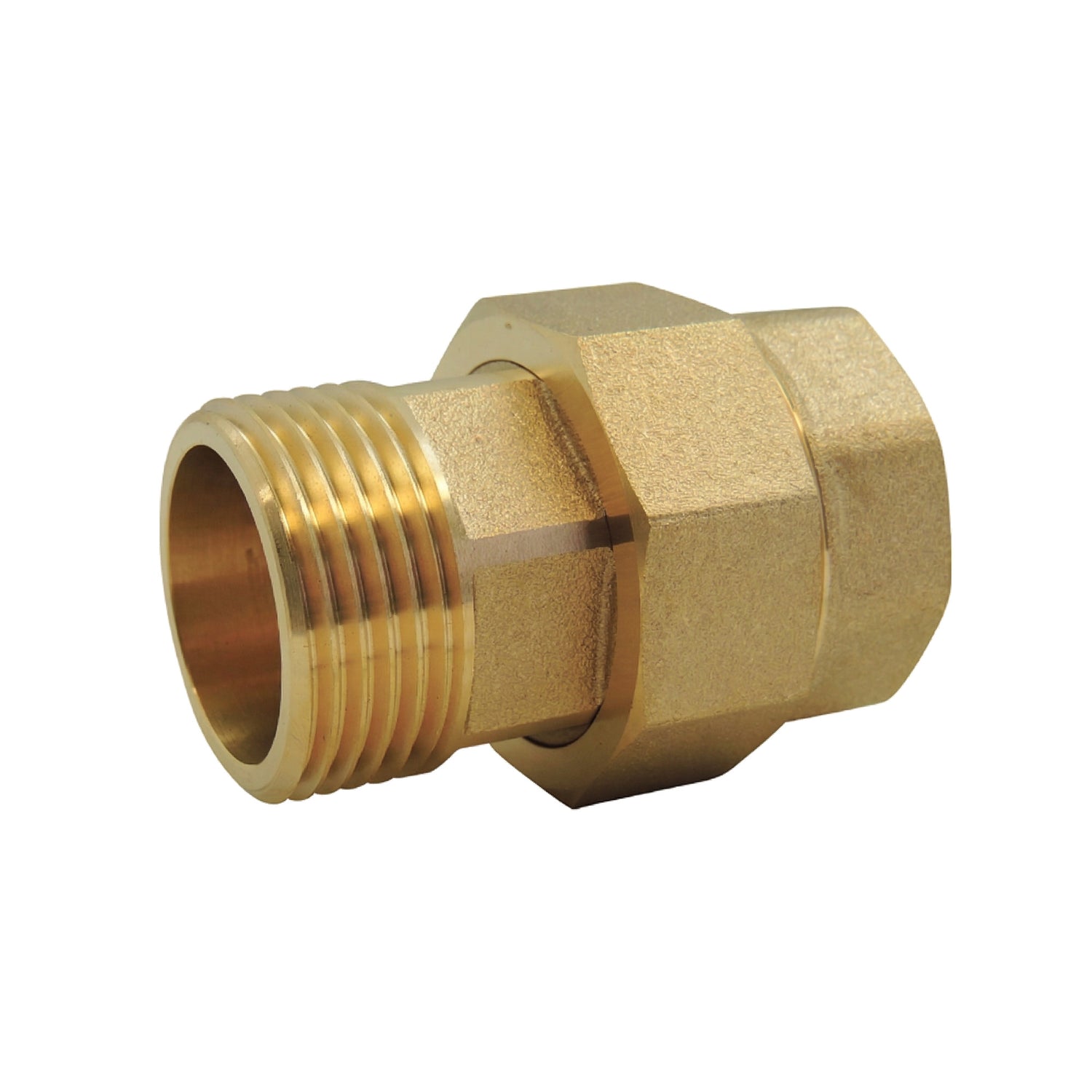

Fladfladeforskruning M/F i messing med integreret EPDM-pakning, der tilbyder et afmonterbart tilslutningspunkt mellem en indvendig og en udvendig del. Ideel kombinationskonfiguration til udstyrsforbindelser. Standard ISO 228-1 BSPP.
Beskrivelse af fladfladeforskruning M/F i messing
Denne kombinerede M/F-forskruning består af tre dele: en udvendig krop, en indvendig krop og en drejemøtrik. Den integrerede EPDM-pakning sikrer tætningen af den flade samling. Den skaber et hurtigt afbrydelsespunkt i kredsløbet.
M/F-konfigurationen er særligt nyttig til direkte tilslutning på apparater eller ventiler, der allerede har et udvendigt eller indvendigt gevind. Aftagning og genmontering er muligt uden at påvirke resten af installationen.
Tekniske egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Messing forgyldt |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med EPDM-pakning (medfølger) |
| Pakningsflader | Flad flade til EPDM-pakning |
| Form | 6-kant (skruet med nøgle) |
| Type | Udvendigt gevind (med gevind) / Indvendigt gevind (indvendigt gevind) + drejemøtrik |
| Forskruningstype | Flad flade med pakning |
| Pakning | EPDM (medfølger) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnede flader til fastspænding med nøgler på markedet.
Certificeringer og overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og produkter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husholdnings-VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Kontroller at EPDM-tætningsringen er korrekt placeret før tilspænding
- Spænd med skruenøgle eller skiftenøgle — brug ikke en vandpumpetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan knuse EPDM-tætningsringen
Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | U | U (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 | S3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 14.5 | 47.5 | 11 | 10 | 10 | 19 | 29 | 23 |
| 3/4" | 20x27 | 7/8" | 19.5 | 53.5 | 12 | 11 | 10 | 24 | 33 | 29 | |
| 1" | 26x34 | 1"1/8 | 25 | 61 | 14 | 13 | 12 | 30 | 41 | 36 |
Størrelsesoverensstemmelser
Denne forskruning fås i følgende størrelser. Brug denne tabel til at finde overensstemmelsen mellem millimeter, tommer og DN.
| Størrelse (mm) | 15x21 | 20x27 | 26x34 |
|---|---|---|---|
| Tommer | 1/2'' | 3/4'' | 1'' |
| DN | DN15 | DN20 | DN25 |
| Udvendig diam. rør | 21 mm | 27 mm | 34 mm |
Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
