Indsats ring reduktion U/I messing
Muffe (reduktionsring) U/I i messing til skruning, ultrakompakt, til at reducere eller øge diameteren på en forbindelse. Den udvendige side med lille diameter skrues ind i en indvendig fitting, mens den indvendige side med større diameter modtager en udvendig fitting. Standard ISO 228-1 BSPP.
Beskrivelse af Muffe / Reduktionsring U/I i Messing
Denne muffe (eller reduktionsring) er en ultrakort fitting, der gør det muligt at skifte fra en diameter til en anden med minimal pladsforbrug. Den udvendige side skrues ind i en eksisterende indvendig fitting, og den indvendige side modtager en udvendig fitting i en anden størrelse.
Dens kompakthet gør den til den foretrukne løsning, når pladsen er begrænset eller når diskretion ønskes. I modsætning til en reduceret muffe eller en klassisk reduktion tilføjer denne muffe næsten ikke nogen længde til monteringen. Ideel til diametertilpasninger i begrænset plads.
Tekniske Egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Messing forgyldt |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladt tætningsring garanteret (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Køn | Udvendigt gevind (med gevind) / Indvendigt gevind (indvendigt gevind) — forskellige diametre |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og Installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig forbrug.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husholdnings-VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet

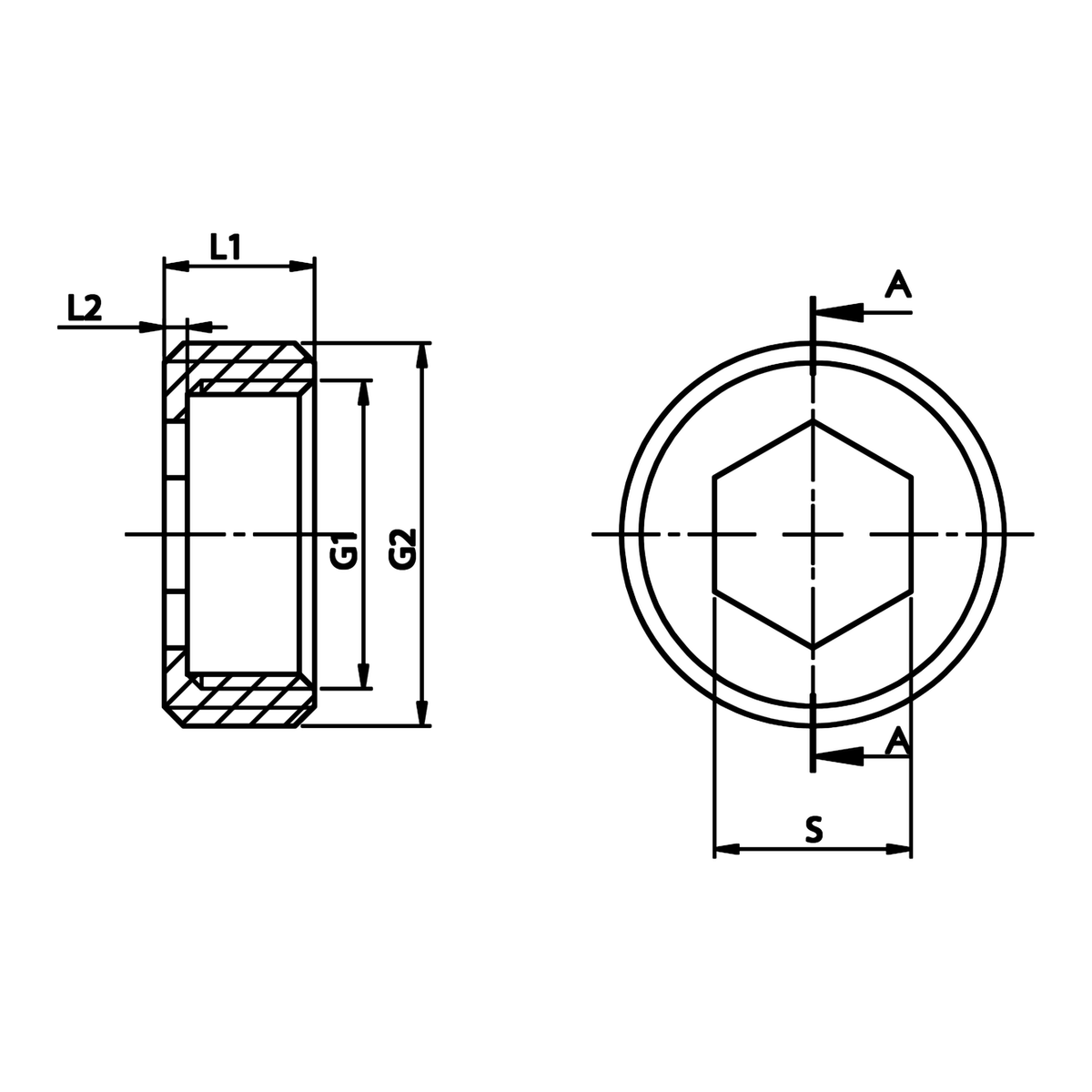

Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G1 | G1 (mm) | G2 | G2 (mm) | L1 | L2 | S |
|---|---|---|---|---|---|---|
| 1/8" | 5x10 | 1/4" | 8x13 | 8.5 | 2 | 5 |
| 1/4" | 8x13 | 3/8" | 12x17 | 9.5 | 2.5 | 8 |
| 1/4" | 8x13 | 1/2" | 15x21 | 8.5 | 1.8 | 7 |
| 3/8" | 12x17 | 1/2" | 15x21 | 10 | 1.7 | 10 |
| 3/8" | 12x17 | 3/4" | 20x27 | 10.5 | 2 | 12 |
| 1/2" | 15x21 | 3/4" | 20x27 | 11 | 1.7 | 13 |
| 1/2" | 15x21 | 1" | 26x34 | 11 | 2.6 | 13 |
| 3/4" | 20x27 | 1" | 26x34 | 13 | 2 | 17 |
| 1" | 26x34 | 1"1/4 | 33x42 | 15 | 3 | 23 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 16 | 3 | 23 |
Tilgængelige størrelseskombinationer
Denne reduktionsmuffe gør det muligt at gå fra en diameter til en anden. Tabellen nedenfor viser de tilgængelige kombinationer.
| Indgang | Udgang | Notation (mm) |
|---|---|---|
| 1/8'' | 1/4'' | 5x10 > 8x13 |
| 1/4'' | 3/8'' | 8x13 > 12x17 |
| 1/4'' | 1/2'' | 8x13 > 15x21 |
| 3/8'' | 1/2'' | 12x17 > 15x21 |
| 3/8'' | 3/4'' | 12x17 > 20x27 |
| 1/2'' | 3/4'' | 15x21 > 20x27 |
| 1/2'' | 1'' | 15x21 > 26x34 |
| 3/4'' | 1'' | 20x27 > 26x34 |
| 1'' | 1''1/4 | 26x34 > 33x42 |
| 1''1/4 | 1''1/2 | 33x42 > 40x49 |

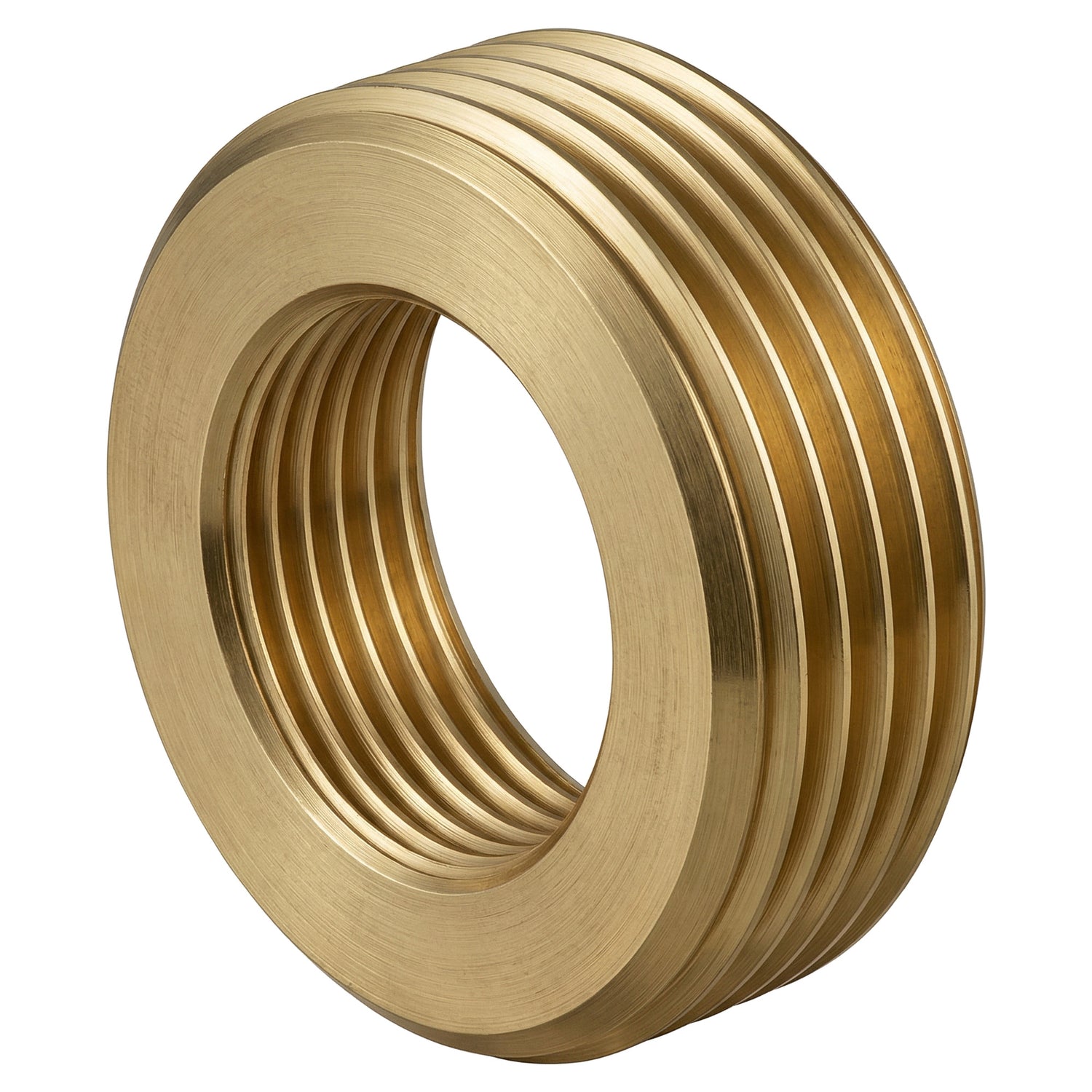

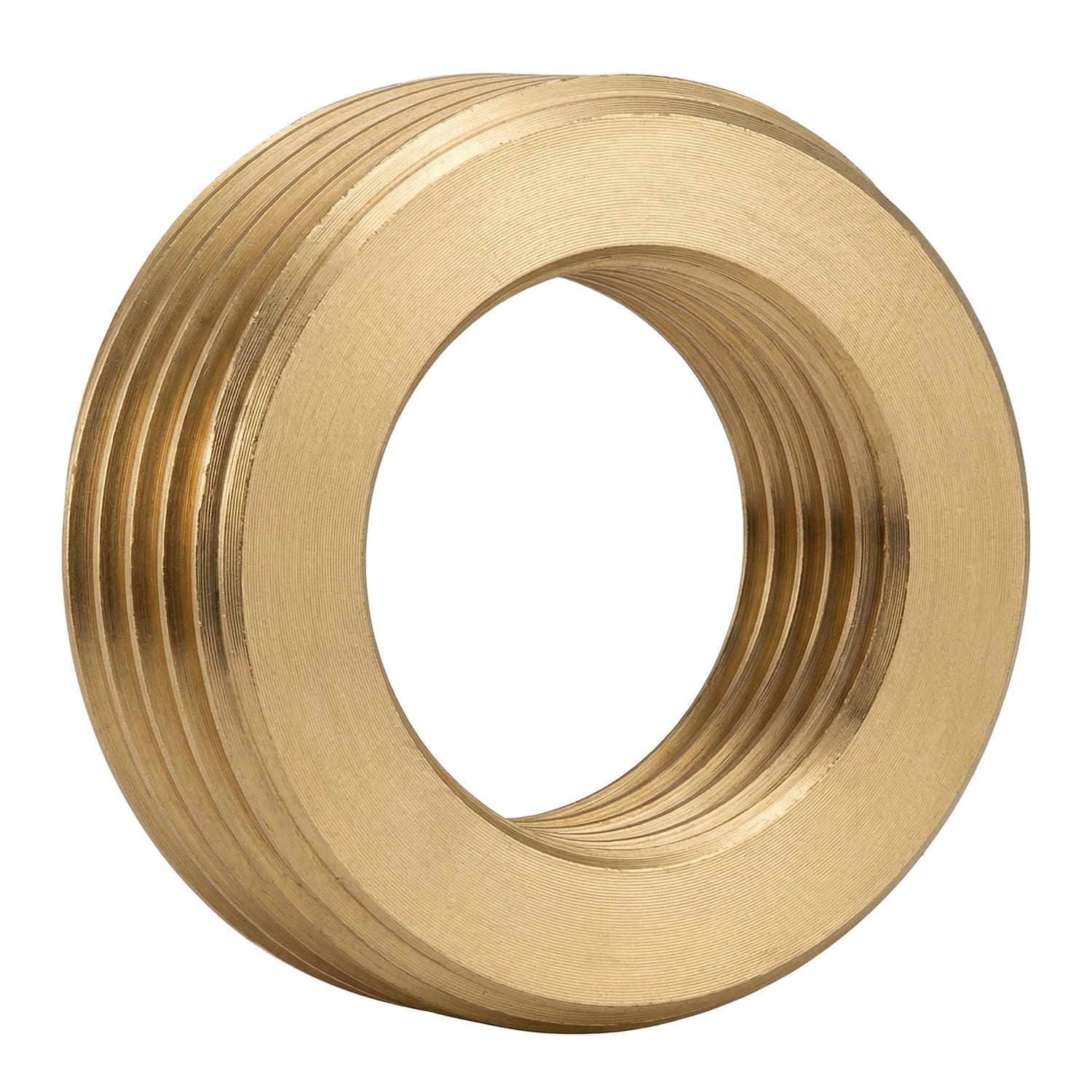

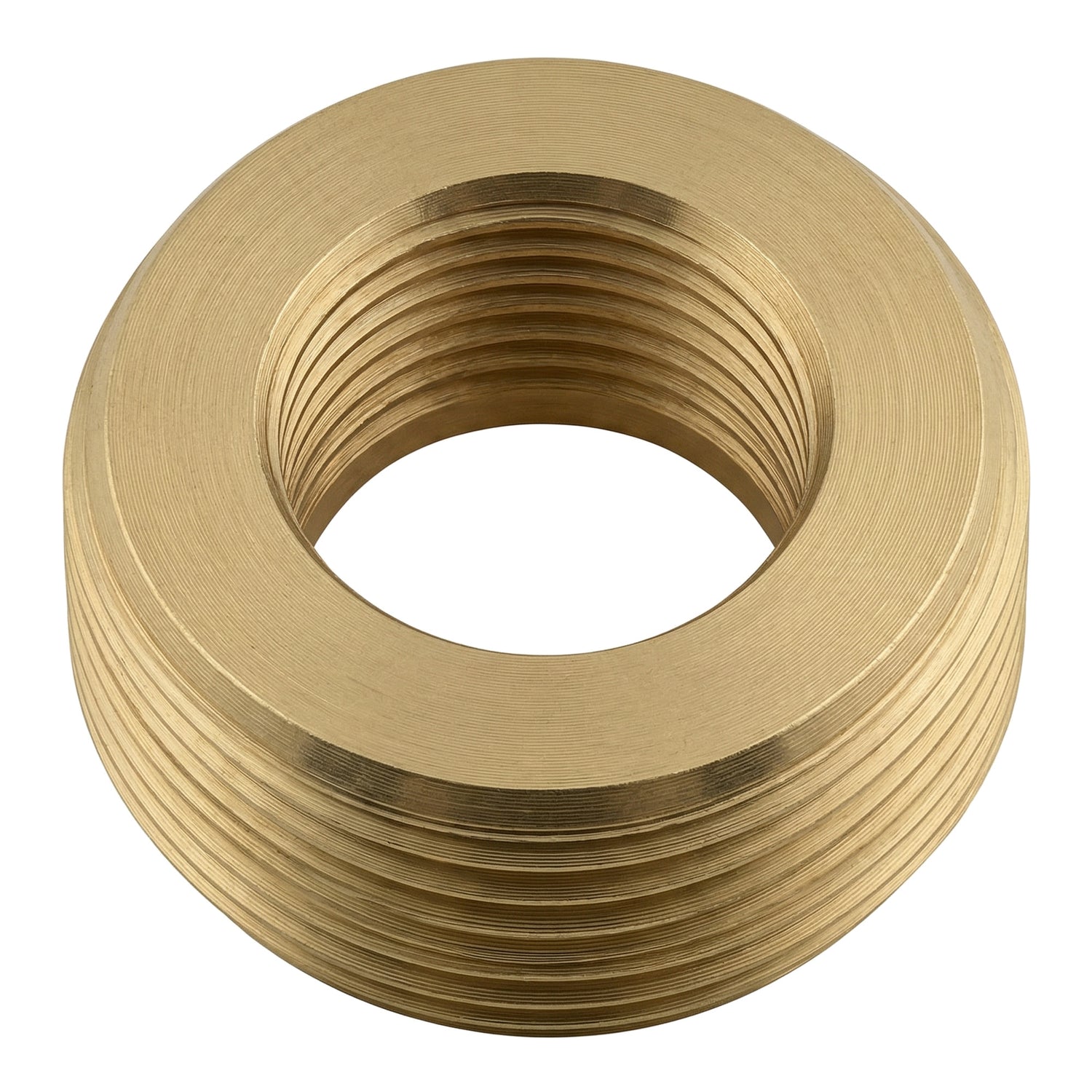

Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
