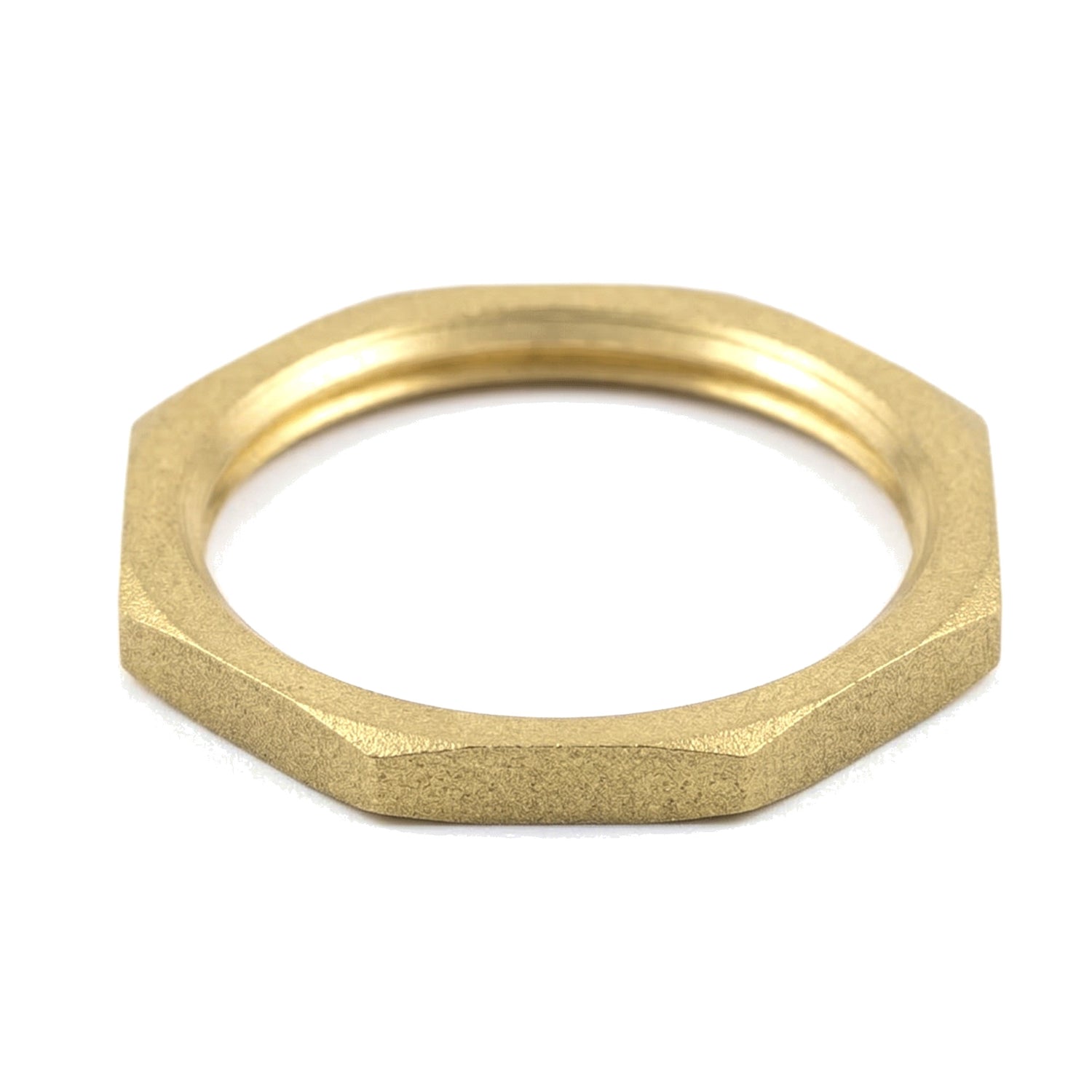

Kontramøtrik messing
Kontramøtrik i messing til at låse en gevindfitting i position. Denne standard hexagonale kontramøtrik skrues på et udvendigt gevind for at forhindre, at en fitting løsner sig. Standard ISO 228-1 BSPP.
Beskrivelse af Kontramøtrik i Messing
Denne hexagonale kontramøtrik skrues på et udvendigt gevind som supplement til en hovedfitting for at låse den i position. Den forhindrer gradvis løsning forårsaget af vibrationer eller temperaturændringer i kredsløbet.
Dens profil med 6 kanter muliggør præcis tilspænding med nøgle. Bredt anvendt i VVS for at sikre fittings, bruges den også i dekoration til fastgørelse af elementer på gevindstænger (lamper, hylder).
Tekniske Egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Messing forgyldt |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladt tætningsmiddel garanteret (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt gevind og indvendigt gevind ender |
| Form | 6-kantet (hexagonal) |
| Type | Indvendigt gevind (indvendigt gevind) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængig af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og Installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængig af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig forbrug.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husinstallationer: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakningsgarn for at sikre tæthed på udvendigt gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet

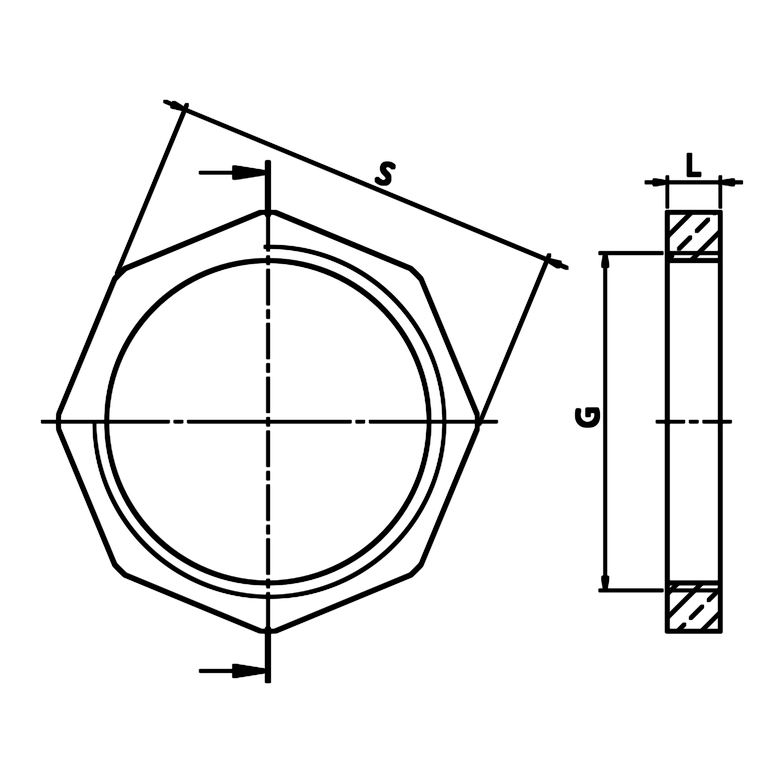

Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | S | L |
|---|---|---|---|
| 1/4" | 8x13 | 16 | 3 |
| 3/8" | 12x17 | 20 | 3.5 |
| 1/2" | 15x21 | 24 | 4 |
| 3/4" | 20x27 | 30 | 5 |
| 1" | 26x34 | 37 | 5 |
| 1"1/2 | 40x49 | 46 | 6 |
| 1"1/4 | 33x42 | 52 | 6 |
| 2" | 50x60 | 65 | 8 |
Størrelsesoverensstemmelser
Denne kontramøtrik fås i følgende størrelser. Brug denne tabel til at finde overensstemmelse mellem millimeter, tommer og DN.
| Størrelse (mm) | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|
| Tommer | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Udvendig diam. rør | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
