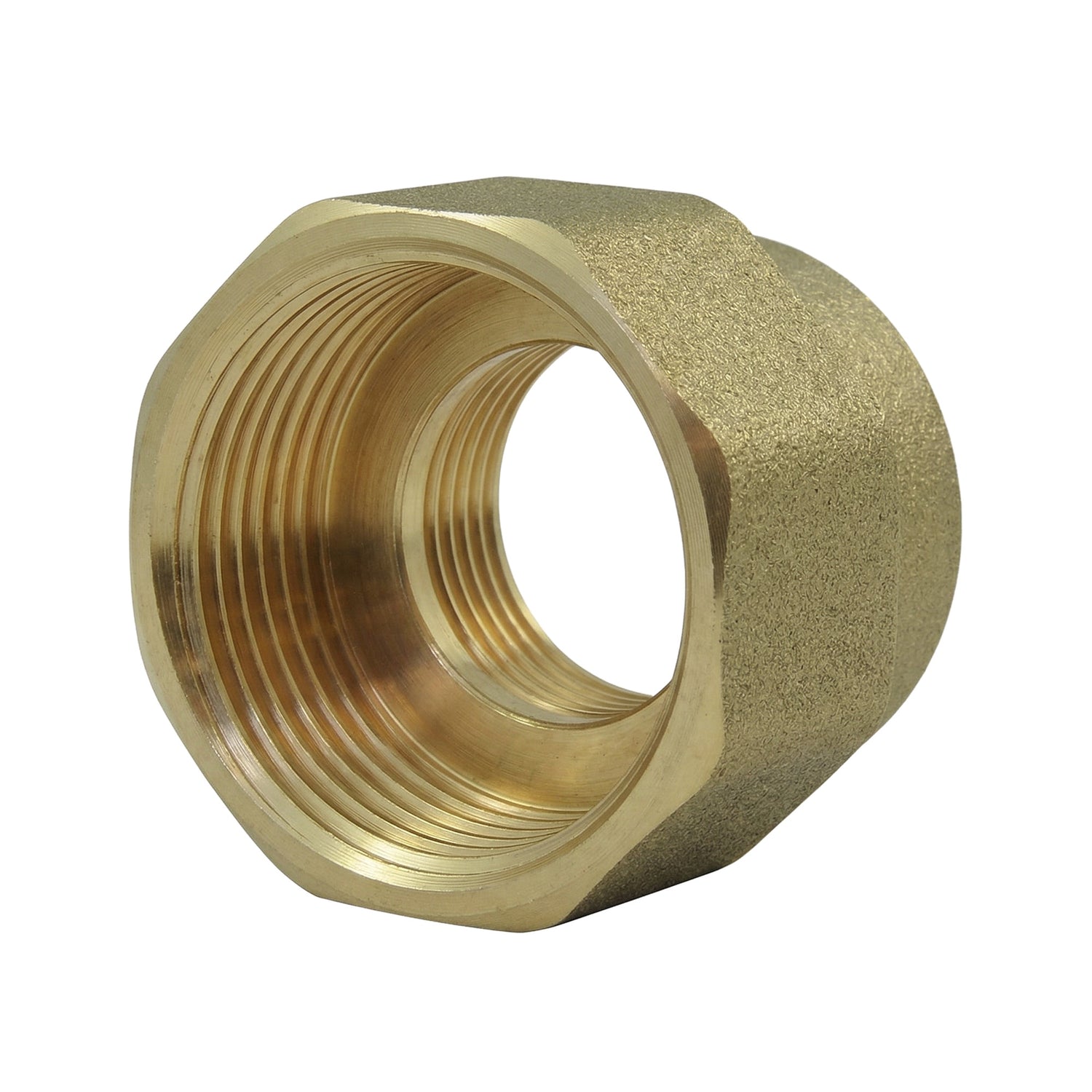

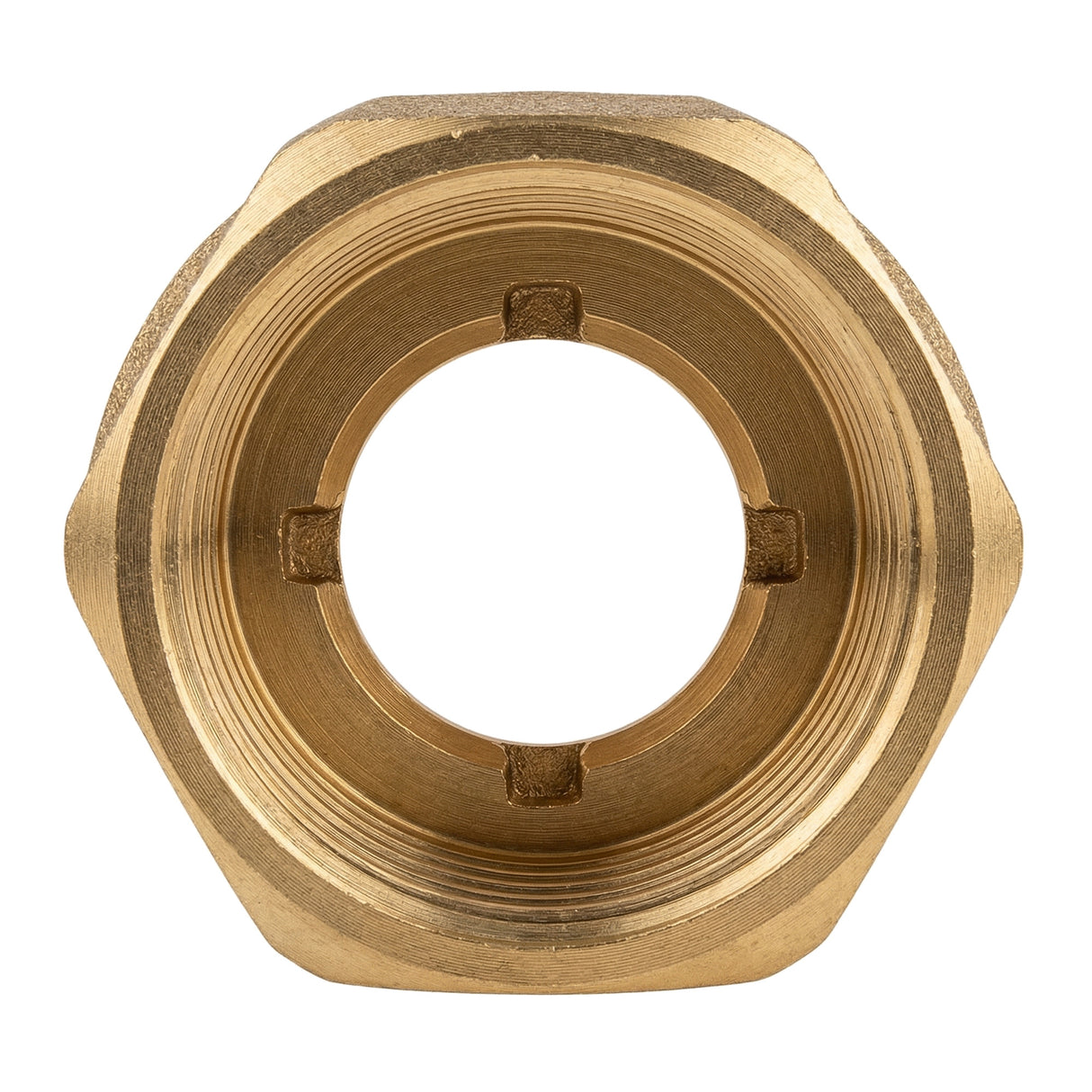

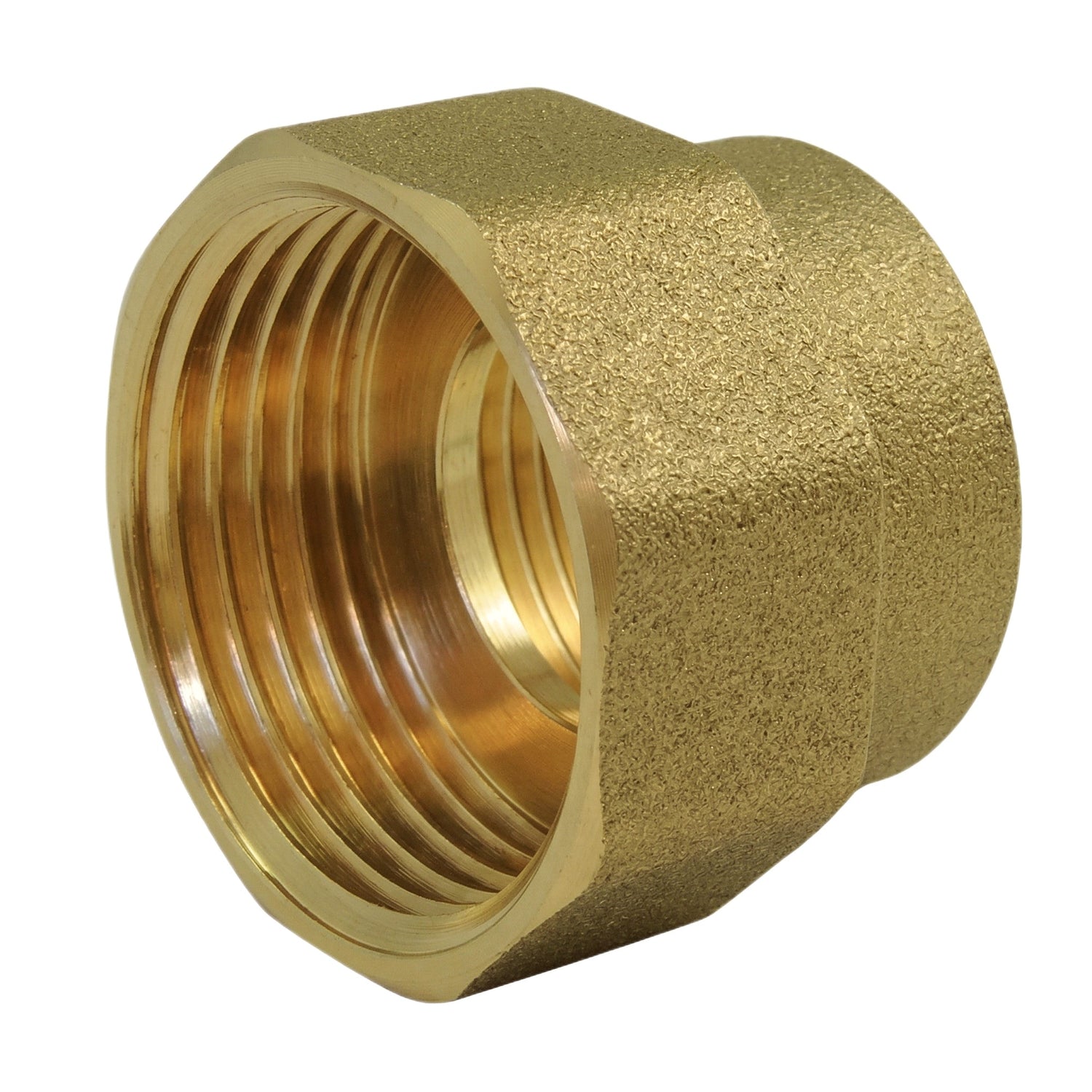

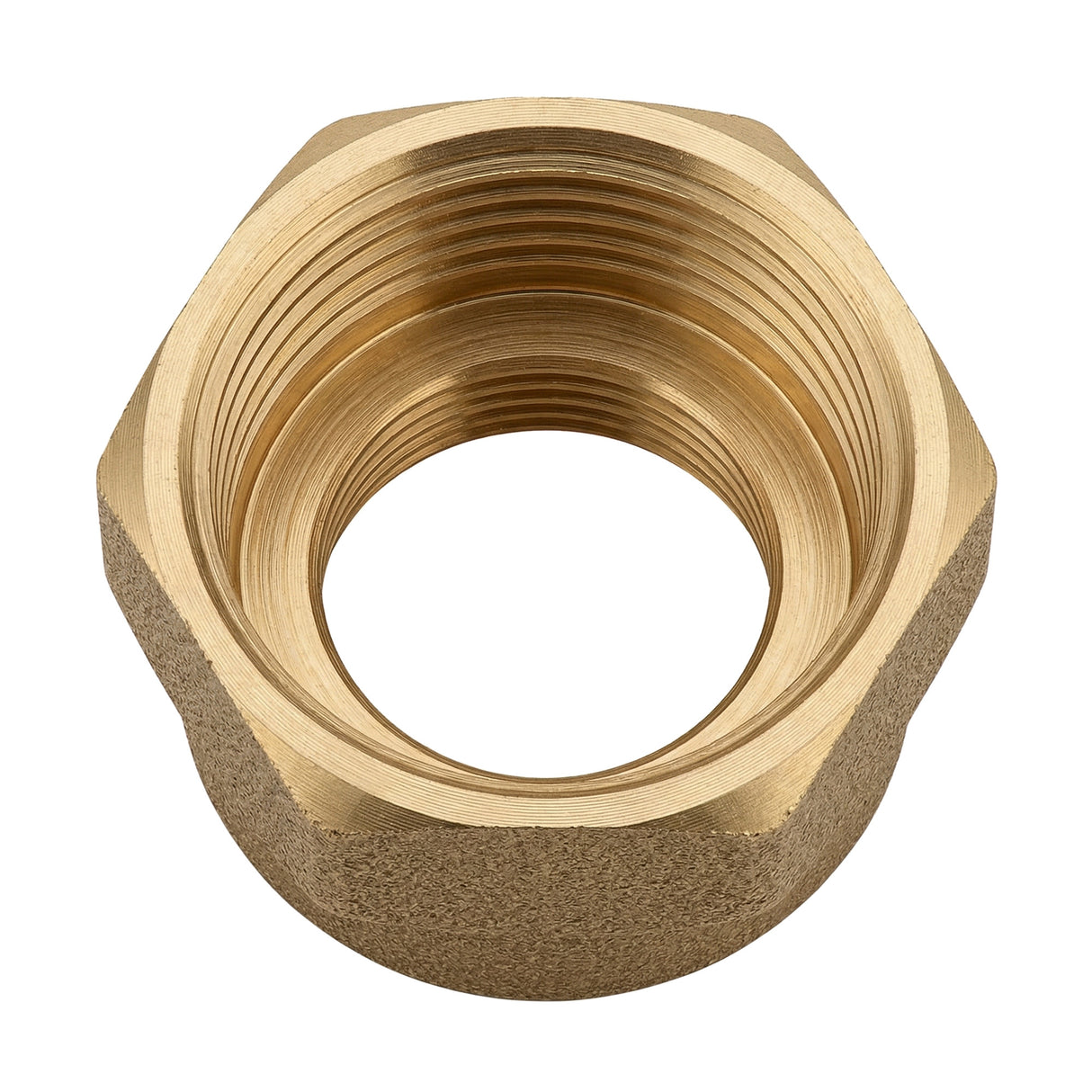

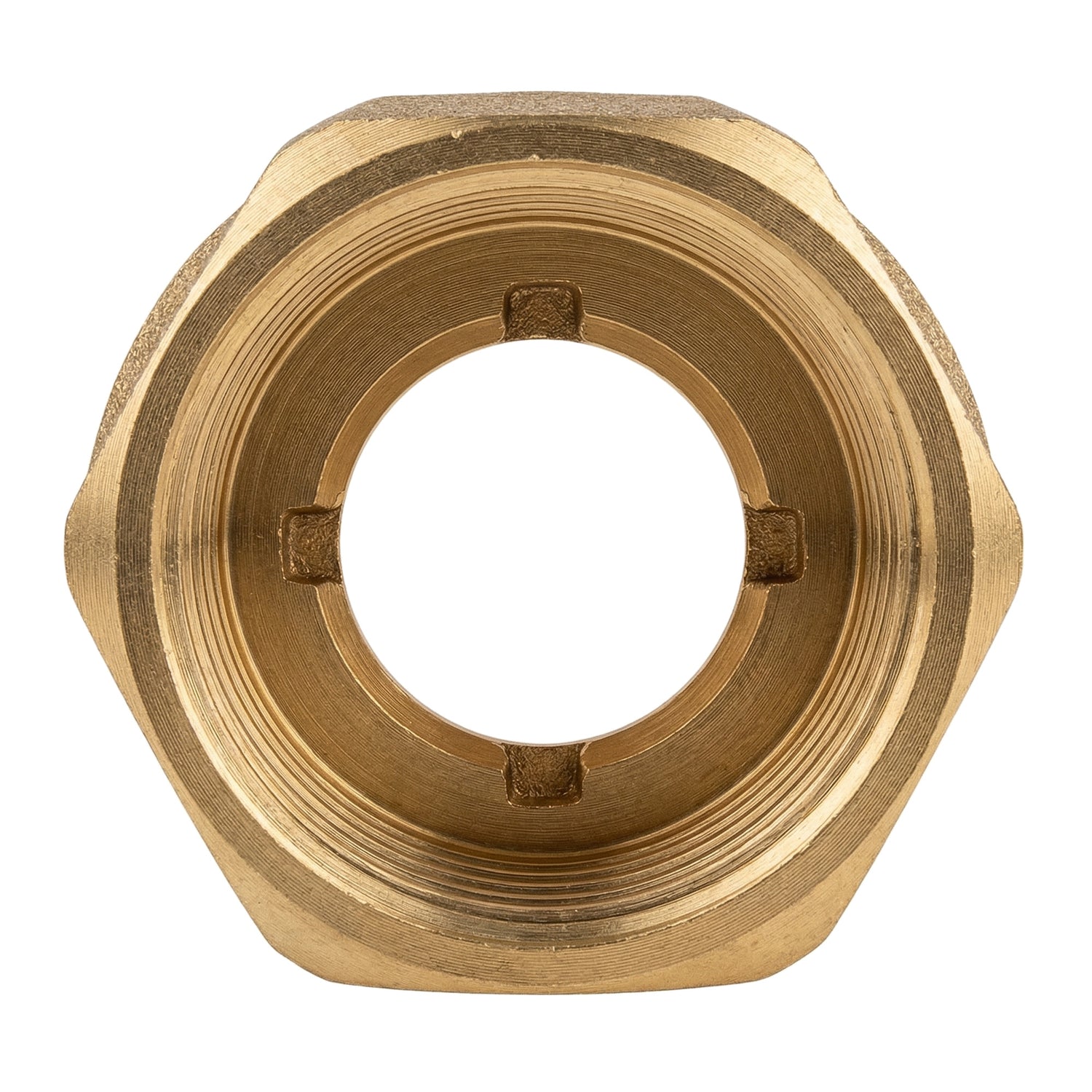

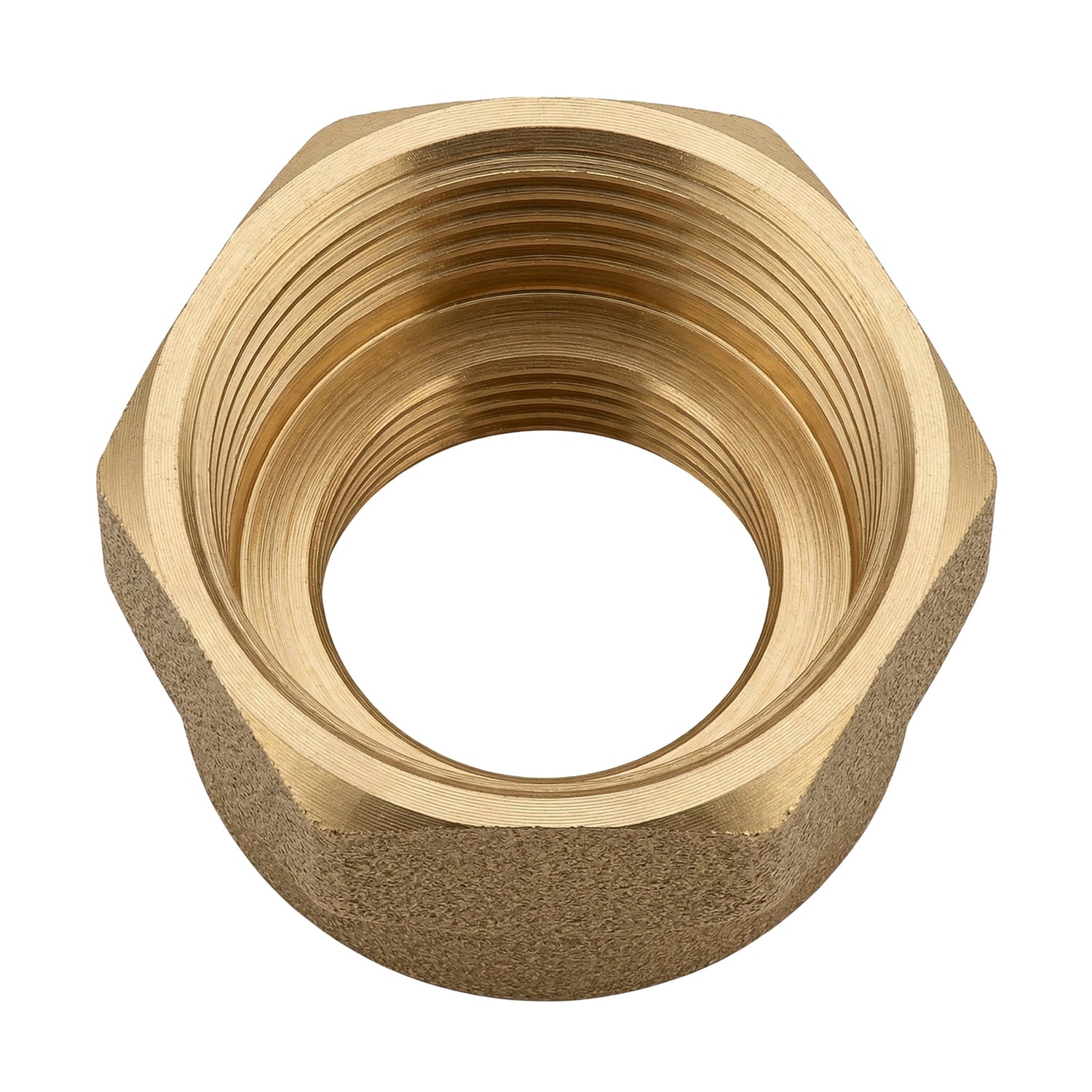

Muffe reduceret indvendigt gevind/indvendigt gevind messing
Reduceret muffe F/F i messing til at skrue på for at forbinde to udvendige gevindrør med forskellige diametre. Dens to indvendige gevind (indvendigt gevind) i forskellige størrelser sikrer overgangen mellem to rørsektioner. Standard ISO 228-1 BSPP.
Beskrivelse af Reduktionsmuffe F/F i messing
Denne Reduktionsmuffe forbinder to udvendige gevind med forskellige diametre. Den muliggør overgang fra en større til en mindre diameter (eller omvendt) samtidig med at kredsløbets kontinuitet opretholdes. Uundværlig ved netværksændringer eller tilslutning af udstyr i forskellige størrelser.
Montering uden svejsning. Fås i mange størrelseskombinationer for at opfylde alle behov for reduktion af diameter i VVS og dekoration.
Tekniske egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Messing forgyldt |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladt tætningsring (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Type | Indvendigt gevind / Indvendigt gevind (indvendigt gevind i begge ender, forskellige diametre) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og overensstemmelse
- Drikkevand : I overensstemmelse med bekendtgørelsen af 25. juni 2020 vedrørende materialer og metalprodukter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og Monteringsråd
Anvendelser
- Husinstallationer: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakningsgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet

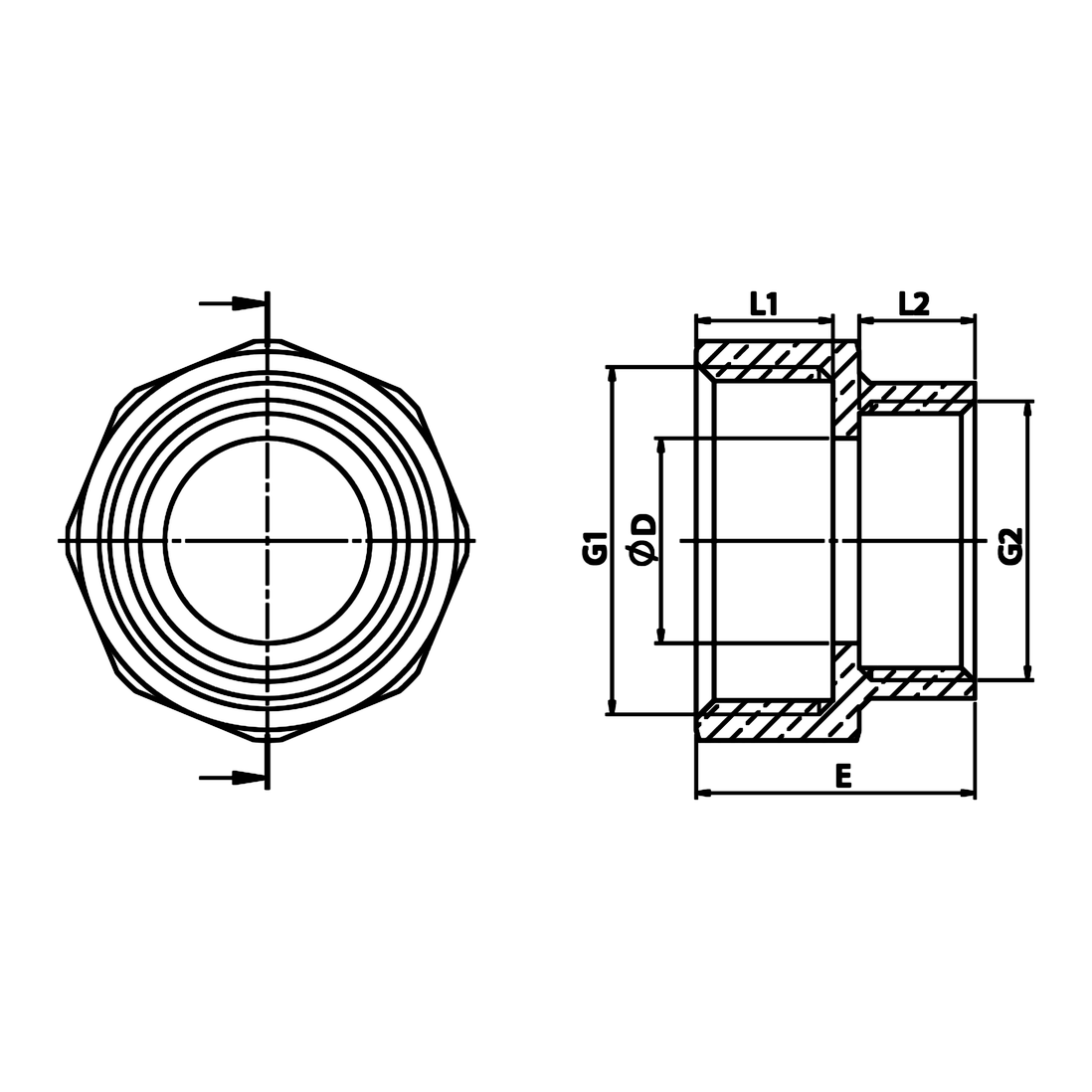

Teknisk Tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 5.5 | 8 | 6 | 16 |
| 3/8" | 12x17 | 1/8" | 5x10 | 5.5 | 8.5 | 6 | 16.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | 8.5 | 8 | 18.5 |
| 1/2" | 15x21 | 1/4" | 8x13 | 8.5 | 10 | 8 | 20 |
| 1/2" | 15x21 | 3/8" | 12x17 | 11 | 10 | 8.5 | 20.5 |
| 3/4" | 20x27 | 1/4" | 8x13 | 8.5 | 11 | 8 | 21 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 11 | 8.5 | 21.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 14.5 | 11 | 10 | 23 |
| 1" | 26x34 | 1/2" | 15x21 | 14.5 | 13 | 10 | 25.5 |
| 1" | 26x34 | 3/4" | 20x27 | 19.5 | 13 | 11 | 26.5 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 19.5 | 14 | 11 | 27.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 25 | 14 | 13 | 29.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 25 | 15.5 | 13 | 31.5 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 33 | 15.5 | 14 | 32.5 |
| 2" | 50x60 | 1"1/4 | 33x42 | 39 | 17 | 15.5 | 35.5 |
Tilgængelige Størrelseskombinationer
Denne Reduktionsmuffe gør det muligt at gå fra en diameter til en anden. Tabellen nedenfor viser de tilgængelige kombinationer.
| Indgang | Udgang | Notation (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
