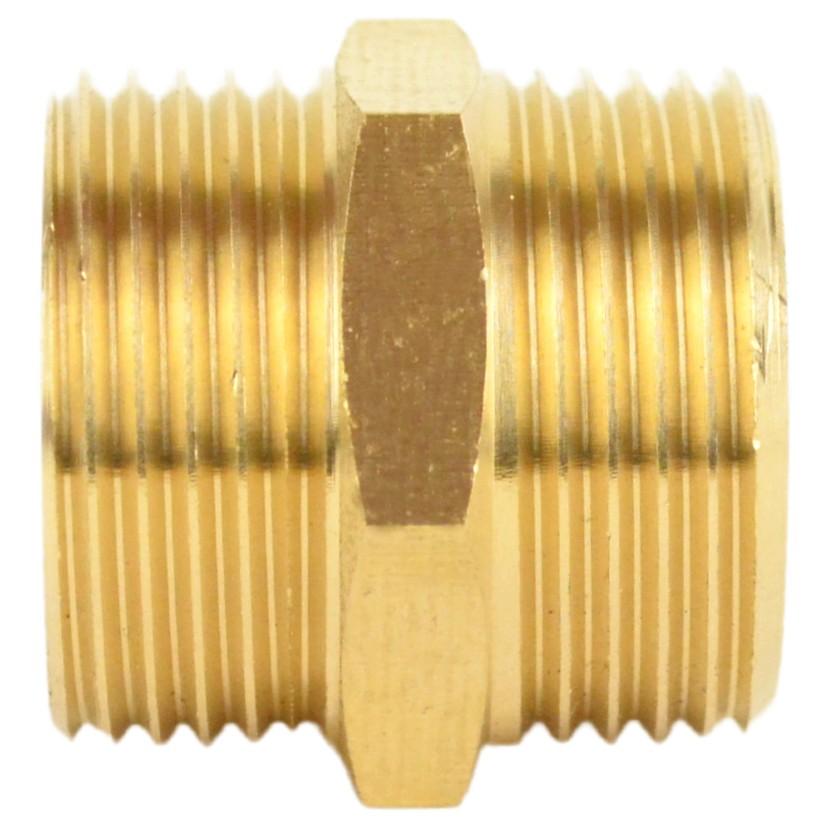

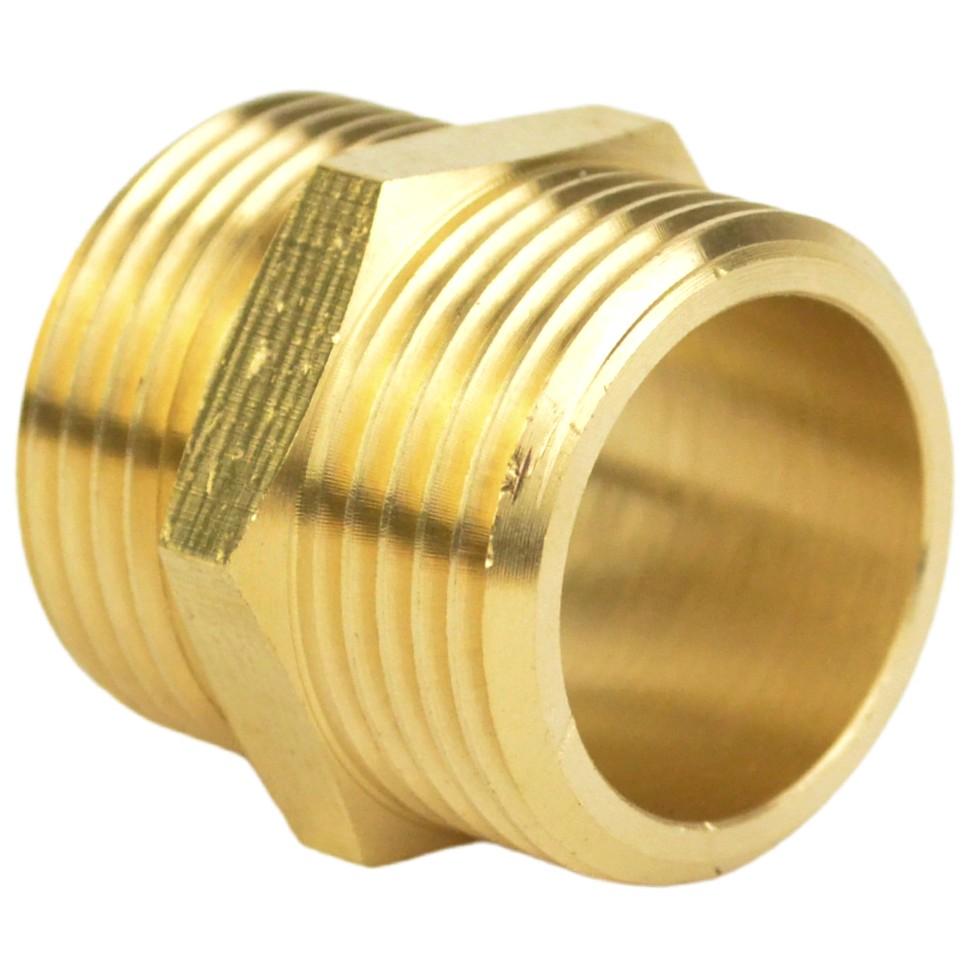

Nippel lige messing
Nippel med lige dimension i messing til skruning, med udvendigt gevind på begge sider, til at forbinde to indvendigt gevind elementer af samme diameter. Grundlæggende forbindelsesdel i VVS og dekoration. Gevind i overensstemmelse med ISO 228-1 BSPP.
Beskrivelse af Nippel med Lige Dimension i Messing
Nippel med lige dimension er en kort fitting, med gevind udvendigt på begge sider, som bruges til at forbinde to indvendigt gevind fittings af samme størrelse. Det er en af de mest anvendte dele i VVS til at skabe direkte forbindelser mellem muffer, vinkler, t-stykker eller andre gevindfittings.
Den kompakte krop med 6 kanter sikrer godt greb med nøgle. Installation uden svejsning. I dekoration fungerer nippel med lige dimension som en kort connector mellem to dele, ideel til kompakte samlinger i synlig messing.
Tekniske Egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Guldmessing |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladt tætningsring garanteret (tykkelse fra 1 mm) |
| Tætningsflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Køn | Udvendigt gevind / Udvendigt gevind (gevind på begge sider) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Drikkevandsforsyning, generel VVS, HVAC |
Brugs- og Installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig forbrug.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Hus VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industriel VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet
Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | OD | L | E |
|---|---|---|---|---|
| 1/8" | 5x10 | 5.5 | 6 | 16 |
| 1/4" | 8x13 | 8.5 | 8 | 20 |
| 3/8" | 12x17 | 11 | 8.5 | 22 |
| 1/2" | 15x21 | 15 | 10 | 25 |
| 3/4" | 20x27 | 20 | 11 | 27.5 |
| 1" | 26x34 | 26 | 13 | 32 |
| 1"1/4 | 33x42 | 34 | 14 | 34.5 |
| 1"1/2 | 40x49 | 40 | 15.5 | 38.5 |
| 2" | 50x60 | 51 | 17 | 43 |
Størrelsesoverensstemmelser
Denne nippel fås i følgende størrelser. Brug denne tabel til at finde overensstemmelse mellem millimeter, tommer og DN.
| Størrelse (mm) | 5x10 | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|---|
| Tommer | 1/8'' | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN5 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Udvendig diameter på rør | 10 mm | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

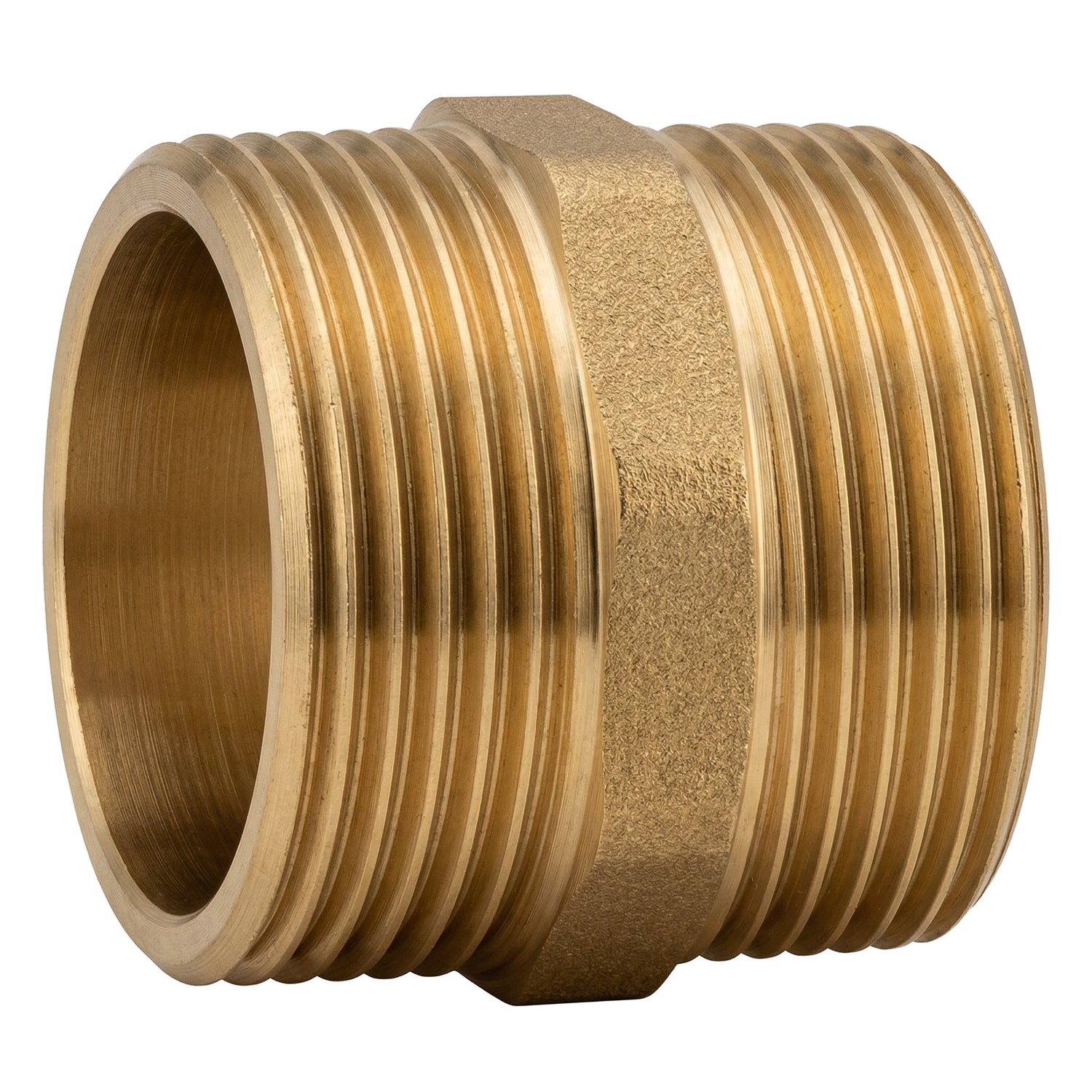

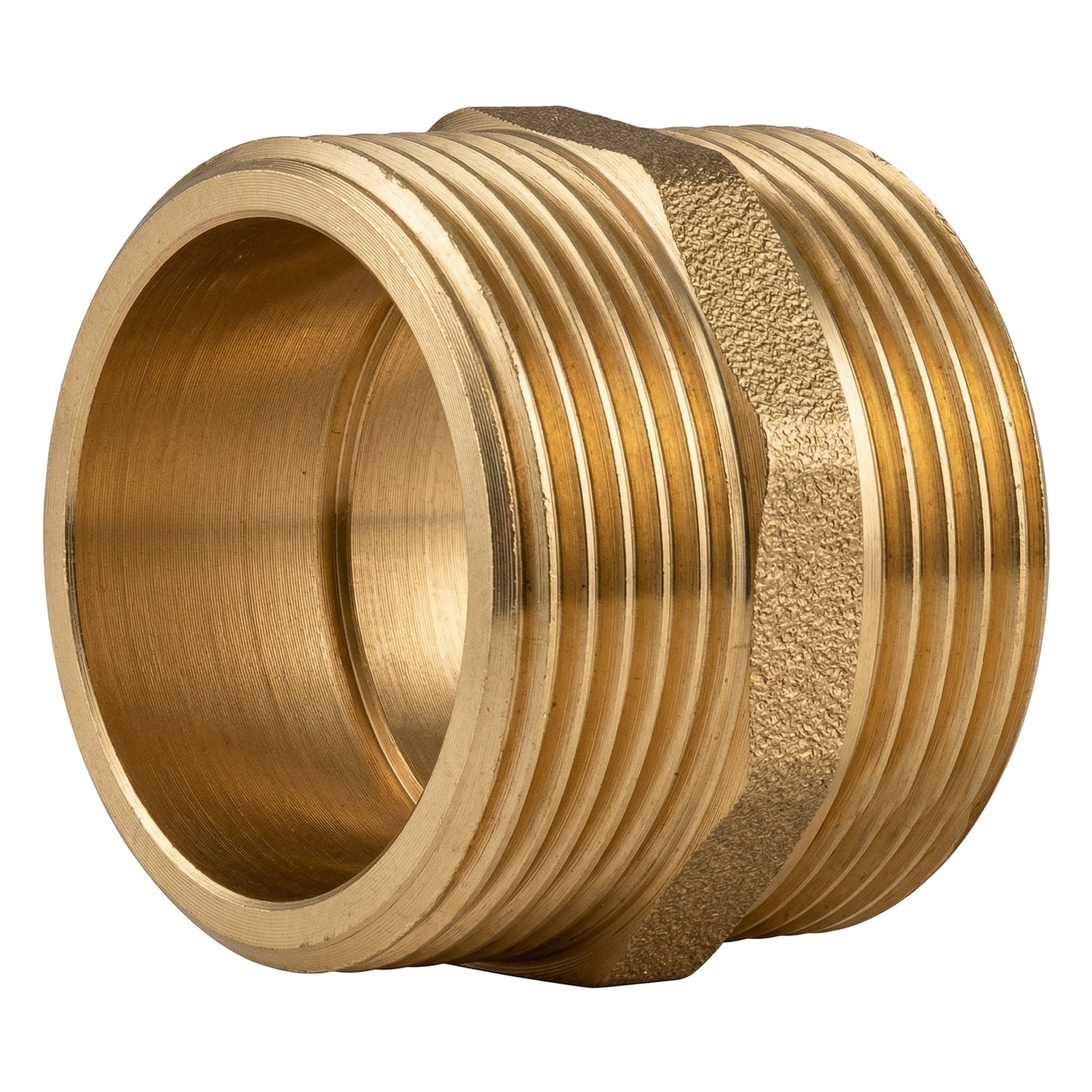

Udseendet på delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
Kan kombineres med
Kompatible produkter: Alle messingfittings
