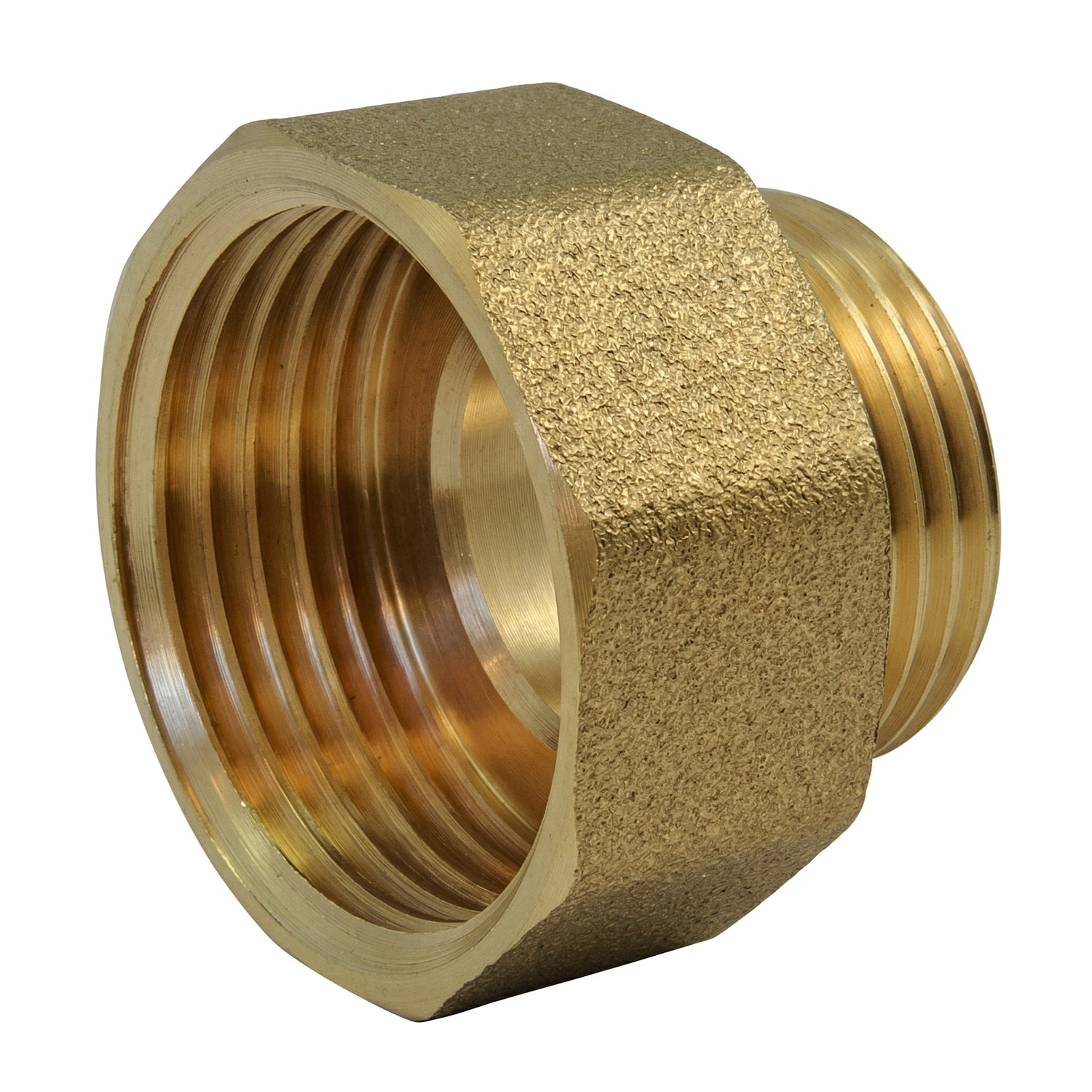

Reduktionsnippel reduceret indvendigt gevind/udvendigt gevind messing
Reduktionsnippel F/M i messing til skruning, der kombinerer en indvendigt gevind (taraudé) side og en udvendigt gevind (fileté) side med forskellige diametre. Denne kombinationsfitting sikrer både kønskifte og diameterreduktion. Standard ISO 228-1 BSPP.
Beskrivelse af Reduktionsnippel F/M i Messing
Denne Reduktionsnippel F/M har en dobbelt funktion: den tilpasser kønnet på forbindelsen (indvendigt gevind til udvendigt gevind) samtidig med at den udfører en reduktion af diameter. Den indvendige side modtager en udvendig fitting, mens den udvendige side skrues ind i en mindre indvendig fitting.
Dens alsidighed gør den til en uundværlig fitting til komplekse konfigurationer. Montering uden svejsning. Egnet til professionel VVS og dekorationsprojekter, der kræver diameterovergange.
Tekniske Egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Messing forgyldt |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladt tætningsring garanteret (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Køn | Indvendigt gevind (taraudé) / Udvendigt gevind (fileté) — forskellige diametre |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængig af den valgte tætningstype |
| Anvendelse | Drikkevandsforsyning, generel VVS, HVAC |
Brugs- og Installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængig af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husholdnings-VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakningsgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med skruenøgle eller skiftenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet

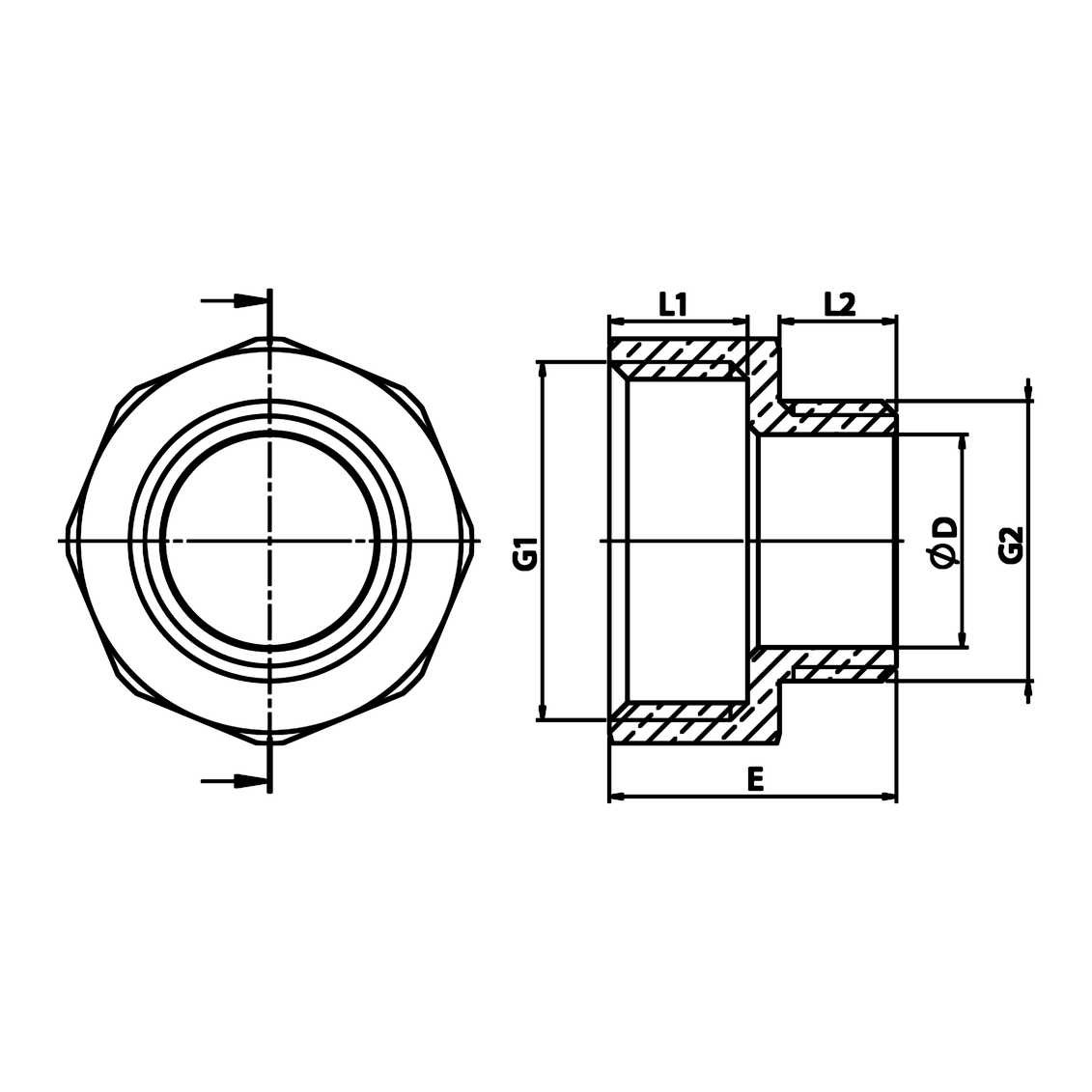

Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 5.5 | 8 | 6 | 16 |
| 3/8" | 12x17 | 1/8" | 5x10 | 5.5 | 8.5 | 6 | 16.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | 8.5 | 8 | 18.5 |
| 1/2" | 15x21 | 1/4" | 8x13 | 8.5 | 10 | 8 | 20.5 |
| 1/2" | 15x21 | 3/8" | 12x17 | 11 | 10 | 8.5 | 21 |
| 3/4" | 20x27 | 1/4" | 8x13 | 8.5 | 11 | 8 | 21.5 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 11 | 8.5 | 22 |
| 3/4" | 20x27 | 1/2" | 15x21 | 15 | 11 | 10 | 23.5 |
| 1" | 26x34 | 1/2" | 15x21 | 15 | 13 | 10 | 26 |
| 1" | 26x34 | 3/4" | 20x27 | 20 | 13 | 11 | 27 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 20 | 14 | 11 | 28 |
| 1"1/4 | 33x42 | 1" | 26x34 | 26 | 14 | 13 | 30 |
| 1"1/2 | 40x49 | 1" | 26x34 | 26 | 15.5 | 13 | 31.5 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 34 | 15.5 | 14 | 32.5 |
| 2" | 50x60 | 1"1/4 | 33x42 | 34 | 17 | 14 | 34.5 |
| 2" | 50x60 | 1"1/2 | 40x49 | 40 | 17 | 15.5 | 36 |
Tilgængelige størrelseskombinationer
Denne Reduktionsnippel gør det muligt at gå fra en diameter til en anden. Tabellen nedenfor viser de tilgængelige kombinationer.
| Indgang | Udgang | Notation (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/4 | 50x60 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
