Rør med gevind gennem væg messing

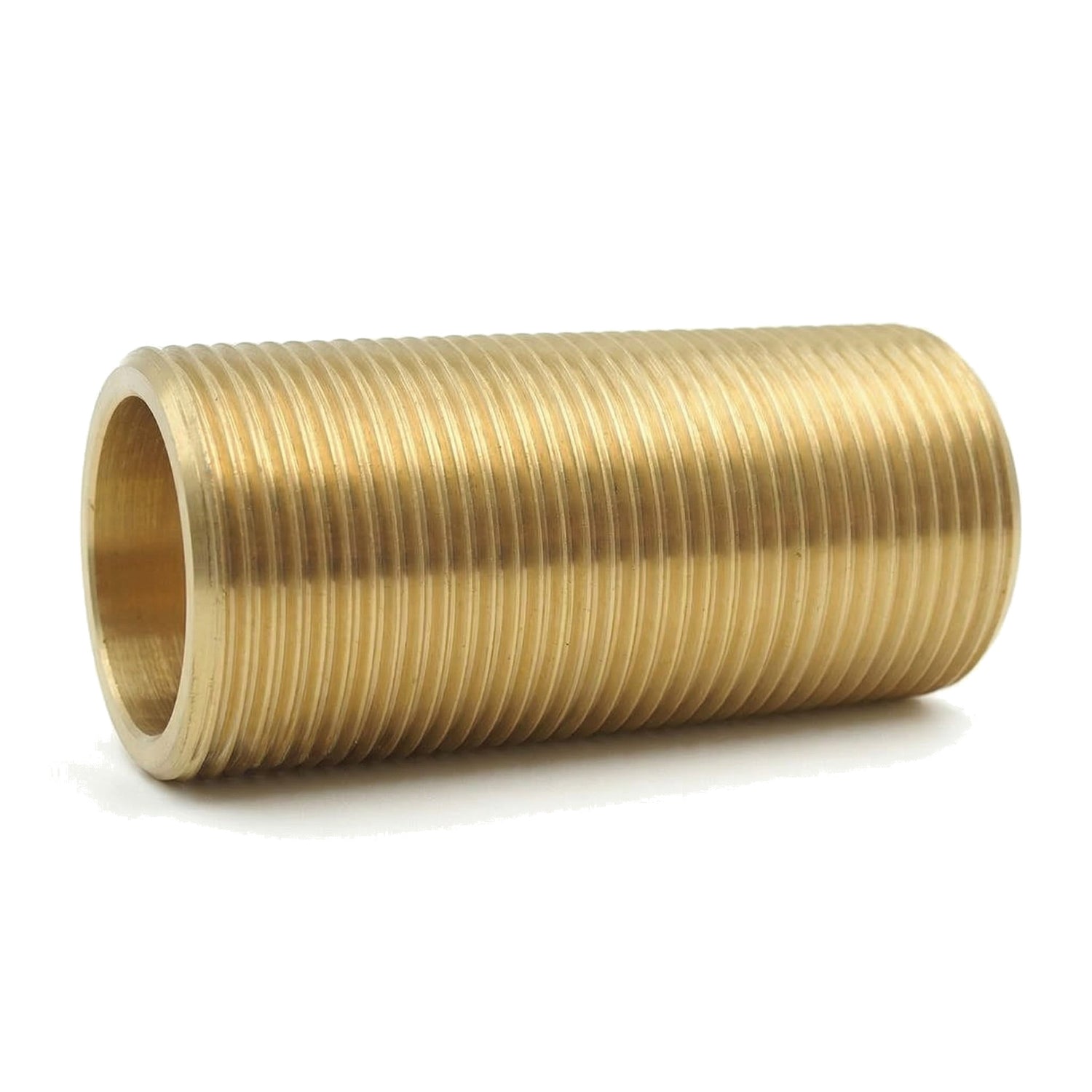

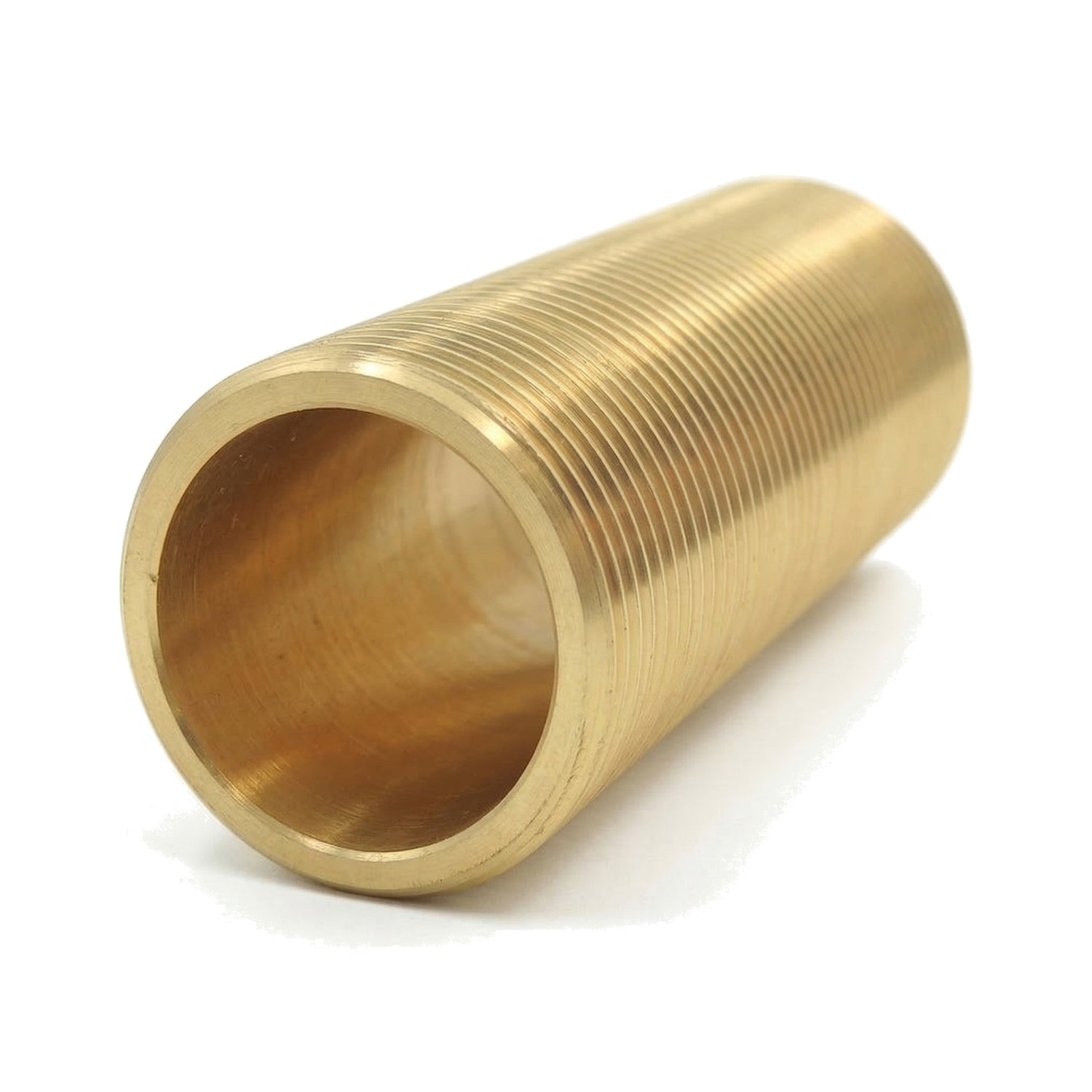

Rør med gevind til gennemføring i messing, med udvendigt gevind i begge ender, til at føre gennem en skillevæg, en arbejdsflade eller en væg. Fastgjort med kontramøtrikker (sælges separat). Gevind ISO 228-1 BSPP.
Beskrivelse af Rør med gevind til gennemføring i messing
Dette gennemføringsrør gør det muligt at føre en ledning eller et tekstilkabel gennem en væg, et gulv eller en arbejdsflade. De to ender med udvendigt gevind gør det muligt at fastgøre røret på begge sider af væggen ved hjælp af kontramøtrikker eller fittings med indvendigt gevind.
I VVS fungerer det som gennemgang for forsyninger eller afløb. I dekoration er det det væsentlige element til at føre et elektrisk tekstilkabel gennem en synlig messinglampe eller til at skabe et gennemgående fastgørelsespunkt.
Tekniske Egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Messing forgyldt |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladtætning garanteret (tykkelse fra 1 mm) |
| Tætningsflader | Flade og brede på udvendigt gevind og indvendigt gevind ender |
| Form | Cylindrisk rør med gevind |
| Type | Udvendigt gevind / Udvendigt gevind (med gevind i begge ender) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængig af den valgte tætningstype |
| Anvendelse | Drikkevandsforsyning, generel VVS, HVAC |
Brugs- og Installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængig af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og produkter til installationer i kontakt med vand til menneskelig forbrug.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husholdnings VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med skruetilslutninger
- Belysning og lamper: passage af elektrisk tekstilkabel gennem en holder for at skabe en lampe i messing
Monteringsråd
- Brug PTFE-tape (teflon) eller pakgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet

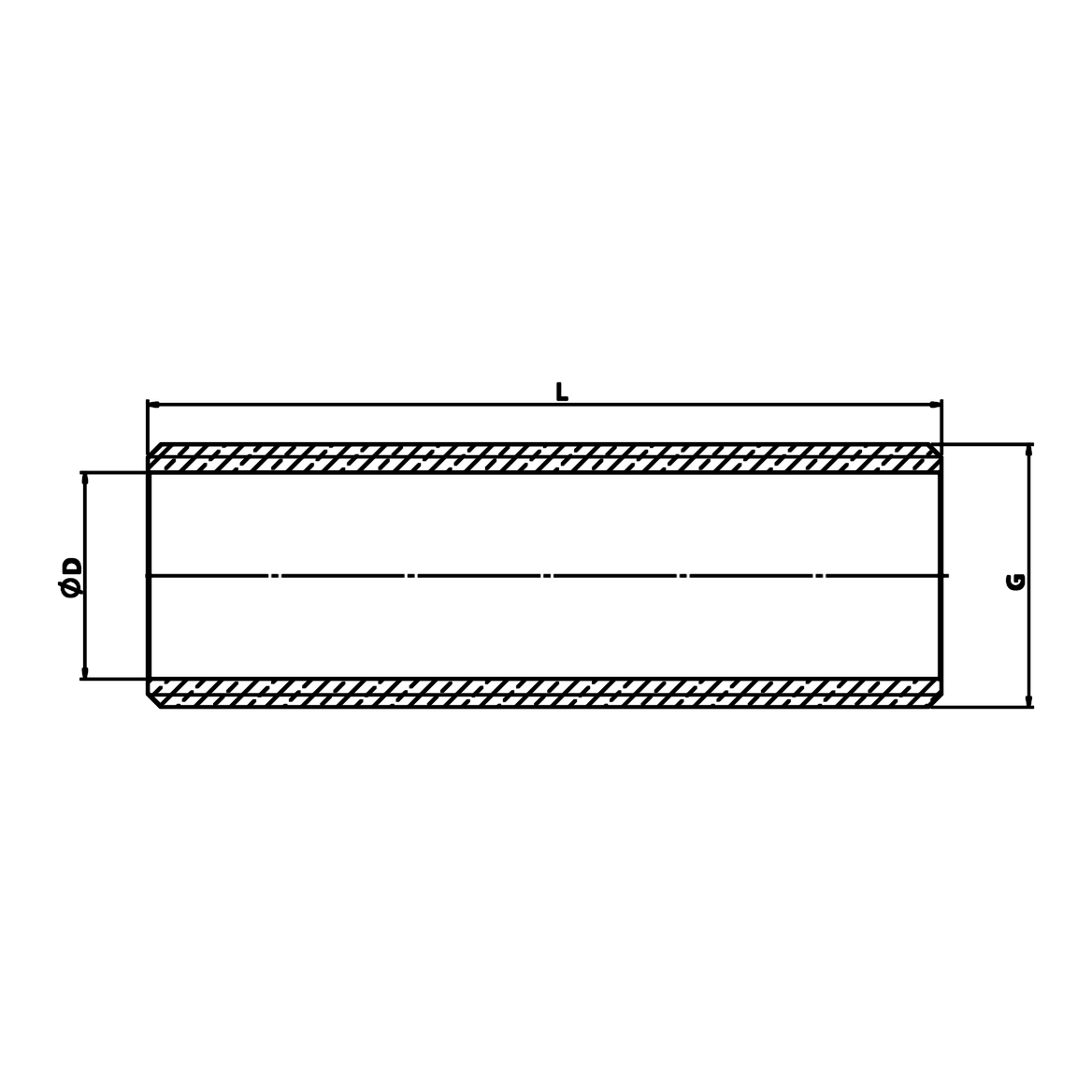

Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | UD | L |
|---|---|---|---|
| 3/8" | 12x17 | 11 | 100 |
| 1/2" | 15x21 | 15 | 100 |
| 3/4" | 20x27 | 20 | 100 |
| 1" | 26x34 | 26 | 100 |
Størrelsesoverensstemmelser
Dette rør med gevind til væggen er tilgængeligt i følgende størrelser. Brug denne tabel til at finde overensstemmelsen mellem millimeter, tommer og DN.
| Størrelse (mm) | 12x17 | 15x21 | 20x27 | 26x34 |
|---|---|---|---|---|
| Tommer | 3/8'' | 1/2'' | 3/4'' | 1'' |
| DN | DN10 | DN15 | DN20 | DN25 |
| Udvendig diameter rør | 17 mm | 21 mm | 27 mm | 34 mm |
Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
