Vinkel 90° I/I messing

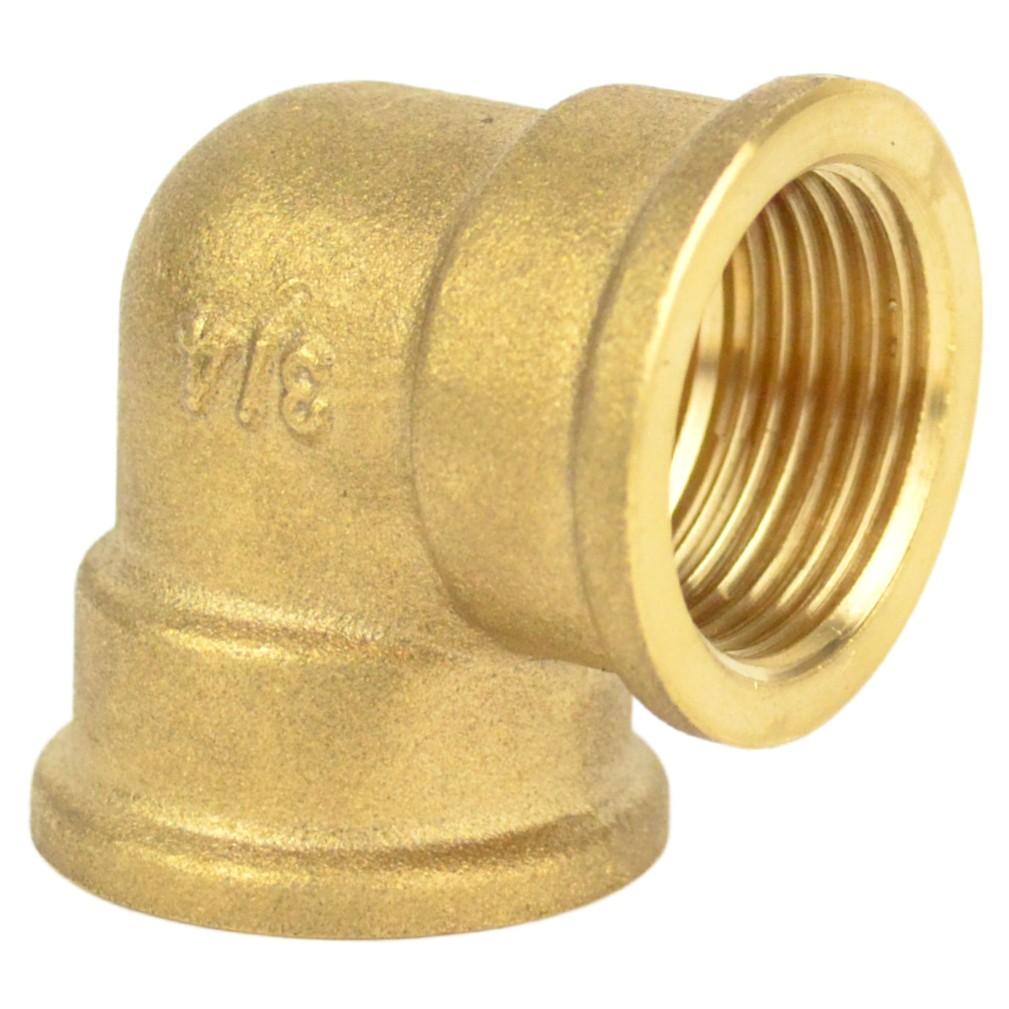

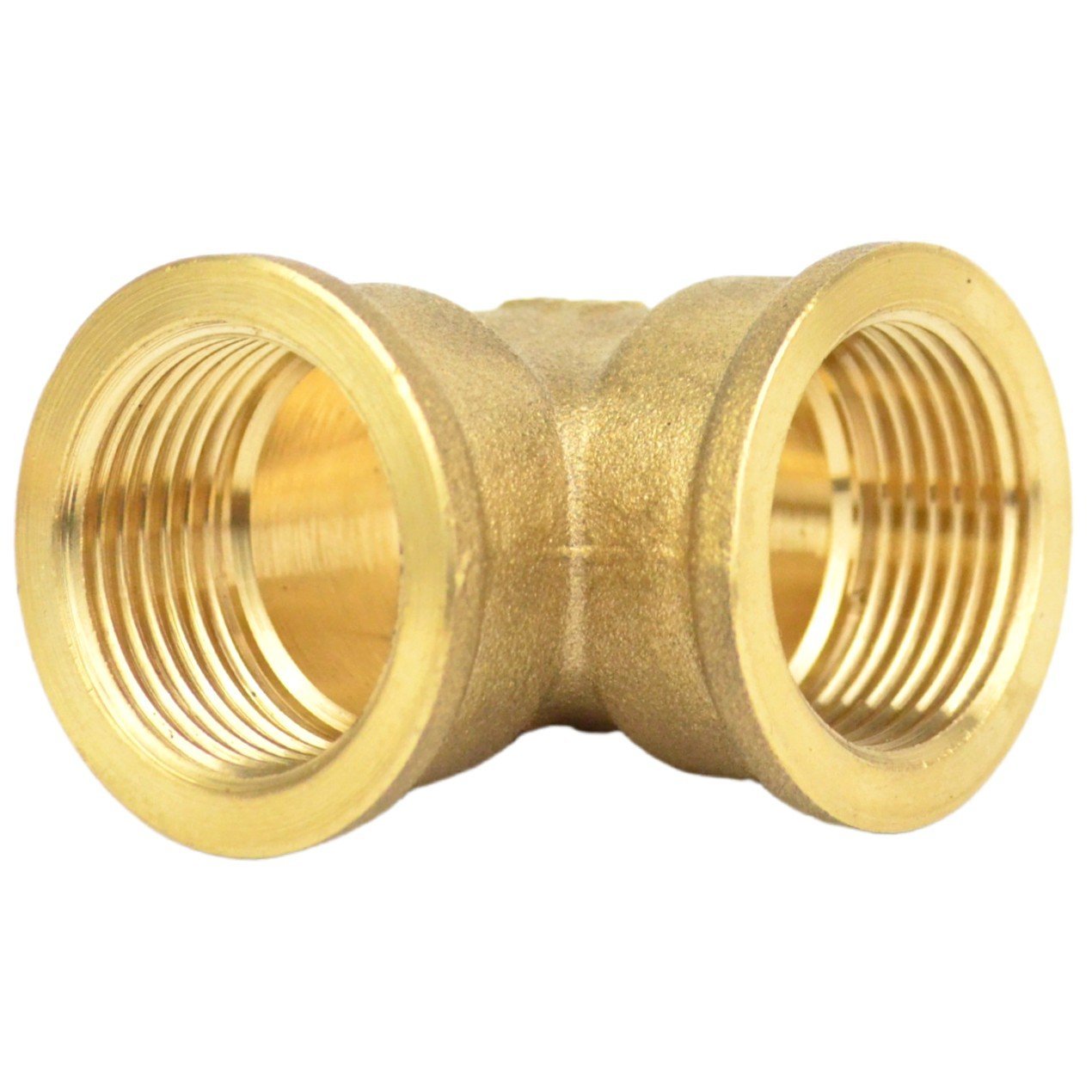

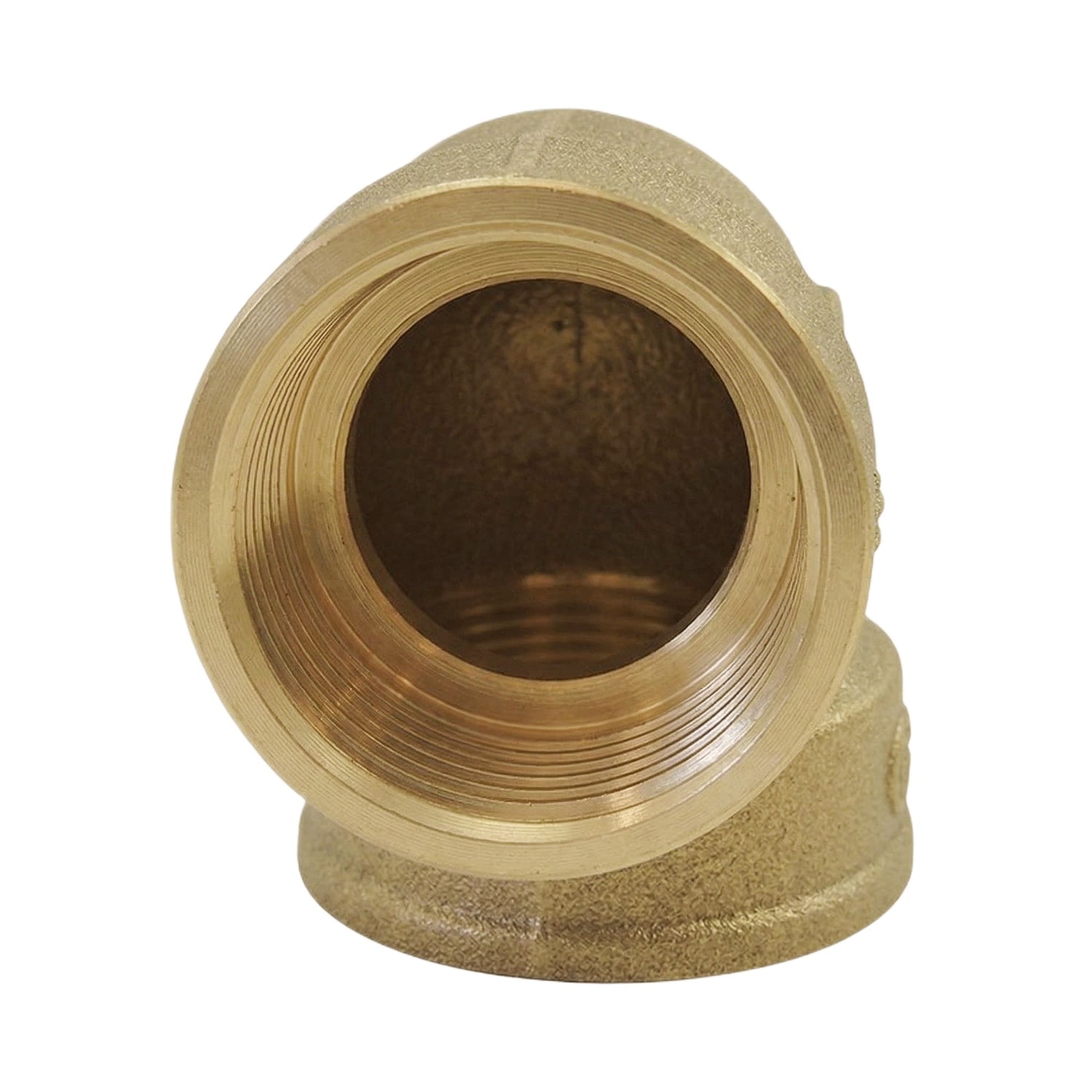

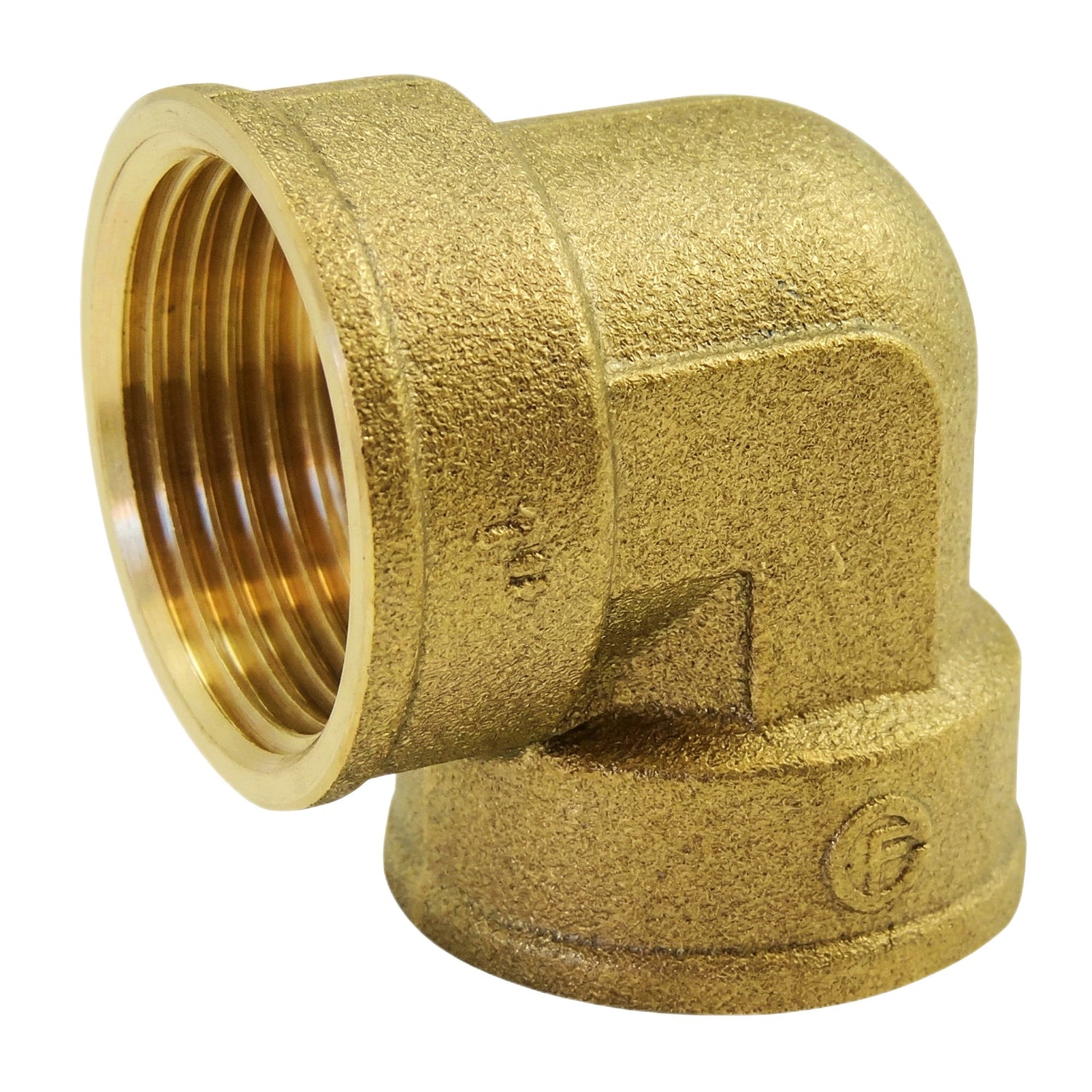

90° indvendigt gevind/indvendigt gevind vinkel i messing til skruning, designet til at skabe en retvinklet ændring i dine VVS eller indretnings installationer. Dens to gevindindgange gør det muligt at forbinde to udvendigt gevind elementer i en 90° vinkel. Gevind i overensstemmelse med ISO 228-1 BSPP.
Beskrivelse af 90° vinkel F/F i messing
Denne indvendigt gevind/indvendigt gevind vinkel gør det muligt at lave en 90° vinkel mellem to rør eller udvendigt gevind fittings. Den er kompatibel med alle fittings solgt på siden, forudsat at de er i samme størrelse og har en udvendigt gevind side. Ideel til at omgå en forhindring eller ændre retningen på en ledning.
Denne messingfitting skrues nemt på, uden svejsning. Dens 6-kantede form gør det nemt at spænde med en skruenøgle eller skiftenøgle. Del i overensstemmelse med gældende standarder, egnet både til tekniske installationer og indretningsprojekter.
Tekniske egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Guldmessing |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladt tætningsmiddel garanteret (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Type | Indvendigt gevind / Indvendigt gevind (gevind på begge sider) |
| Vinkel | 90° |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Drikkevandsforsyning, generel VVS, HVAC |
Brugs- og installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Hus VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industriel VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakningsgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med skruenøgle eller skiftenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet
Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | UD | L | H | E |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 18 | 25.5 |
| 1/2" | 15x21 | 14.5 | 10 | 21.5 | 31 |
| 3/4" | 20x27 | 19.5 | 11 | 25 | 37 |
| 1" | 26x34 | 25 | 13 | 30.5 | 45.5 |
| 1"1/4 | 33x42 | 33 | 14 | 36 | 55 |
| 1"1/2 | 40x49 | 39 | 15.5 | 40.75 | 63 |
| 2" | 50x60 | 50 | 17 | 48.5 | 76.5 |
Størrelsesoverensstemmelser
Denne vinkel er tilgængelig i følgende størrelser. Brug denne tabel til at finde overensstemmelsen mellem millimeter, tommer og DN.
| Størrelse (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Tommer | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Udvendig diameter rør | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Udseendet på delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
Kan kombineres med
Kompatible produkter: Alle messingfittings
