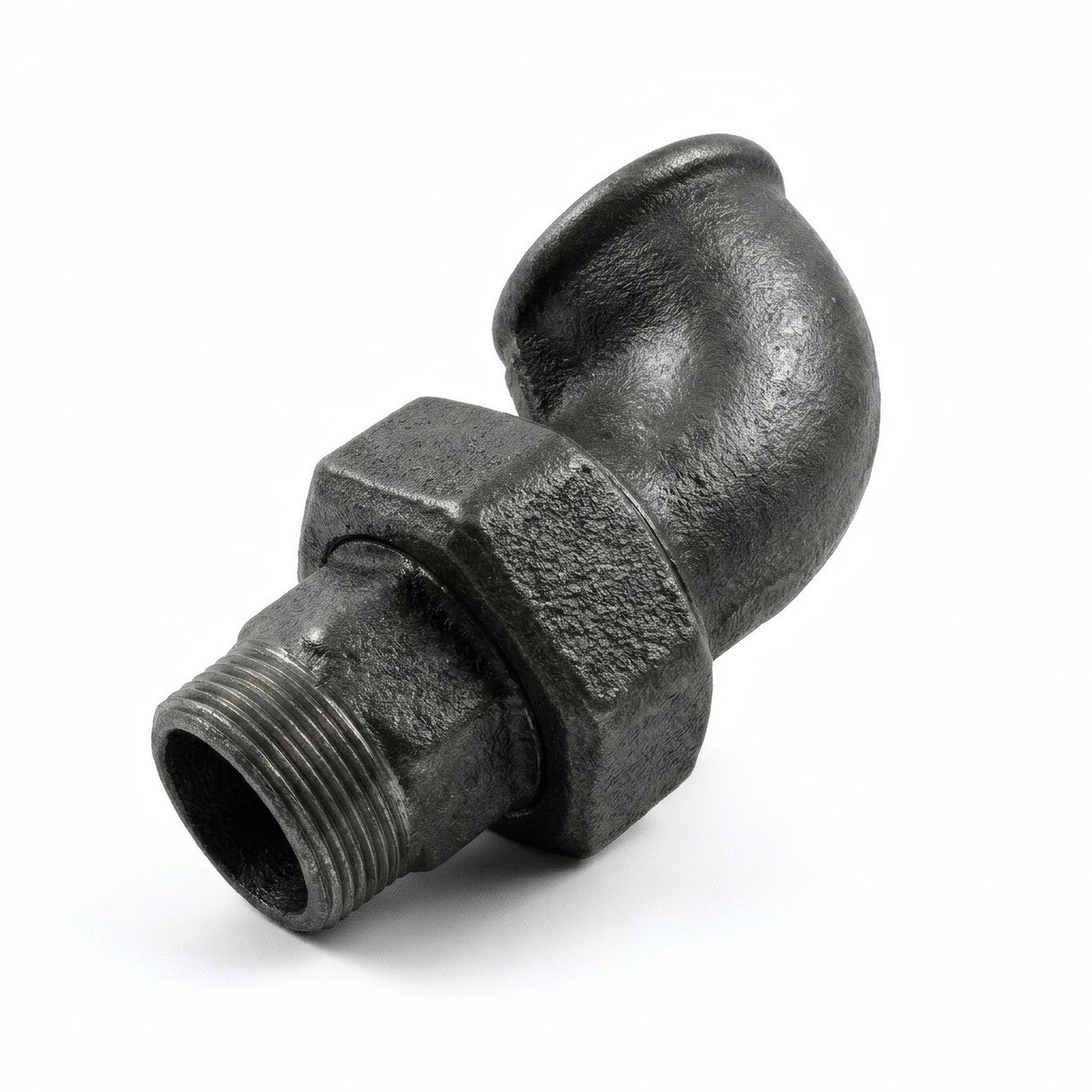

Vinkel forskruning U/I sort støbejern
- Materialer: Sort støbejern
- Farver: Grå / Mørkegrå
Vinkel forskruningen 90° U/I i sort støbejern er en nøglekomponent til design af pålidelige og modulære VVS-netværk. Den kombinerer funktionen af retningsskift med en aftagelig 3-delt fitting, hvilket giver en teknisk løsning til faste installationer, der kræver nem vedligeholdelse.
Hvorfor bruge denne vinkel forskruning i sort støbejern?
I modsætning til en simpel vinkel indeholder denne "forskruning" model en fri møtrik, der gør det muligt at adskille de to dele af fittinget. Denne U/I konfiguration er særligt velegnet til:
- Arbejd uden at skære: Den gør det muligt at demontere en rørsektion eller udskifte en enhed (pumpe, ventil) uden at save i rørene eller demontere hele systemet.
- Justér tilpasningen: Den letter forbindelsen mellem to faste rør eller et udstyr, hvis gevind ikke er helt synkroniserede til direkte samling.
Det uundværlige trick til dine Deko- & DIY-projekter
Ved fremstilling af industrielt møblement (som hylder, rammer eller bordben) er det ofte umuligt at lave en lukket konstruktion (kvadratisk eller rektangulær) med standard fittings: når du skruer den ene side, skrues den anden løs.
Vinkel forskruningen er den tekniske løsning på dette problem. Takket være sit tre-delte system og sin frie møtrik gør den det muligt at forbinde den sidste vinkel i din konstruktion uden at skulle dreje rørene. Det er den ideelle fitting til at "lukke" dine kreationer pænt og solidt.
Tekniske specifikationer og standarder
- Standardiseret design: Fremstillet i henhold til standarderne EN 10242 og ISO 49. Kvalitet af duktilt støbejern EN-GJMW-400-5 (i henhold til EN 1562).
-
Standardiserede gevind:
- Rørtilslutning: ISO 7-1 (BSPT) med Udvendigt gevind konisk (R) og Indvendigt gevind cylindrisk (Rp).
- Forskruningsmøtrik: Gas type i henhold til standard ISO 228-1 (BSPP).
- Pålidelighed: 100% af fittings testet for tæthed.
Driftsbetingelser
- Max temperatur: 155°C (vand).
- Kompatibilitet: Drikkevand, spildevand, gas, damp, ikke-korroderende væsker.
Dimensioner og pladsbehov
Rul horisontalt i tabellen for at se alle mål.
| Størrelse | DN | Ø Fitting | b (mm) | c (mm) | z1 (mm) | s1 / s2 (Nøgler mm) | L estimé (Bredde H.T.) | H estimé (Højde H.T.) |
|---|---|---|---|---|---|---|---|---|
| 1/4" | DN8 | 8×13 | 61 | 21 | 11 | 15 / 28 | 21 | 61 |
| 3/8" | DN10 | 12×17 | 65 | 25 | 15 | 22 / 35 | 25 | 65 |
| 1/2" | DN15 | 15×21 | 76 | 28 | 15 | 26 / 44 | 28 | 76 |
| 3/4" | DN20 | 20×27 | 82 | 33 | 18 | 32 / 48 | 33 | 82 |
| 1" | DN25 | 26×34 | 94 | 38 | 21 | 38 / 54 | 38 | 94 |
| 1"1/4 | DN32 | 33×42 | 107 | 45 | 26 | 48 / 68 | 45 | 107 |
| 1"1/2 | DN40 | 40×49 | 115 | 50 | 31 | 54 / 74 | 50 | 115 |
| 2" | DN50 | 50×60 | 128 | 58 | 34 | 66 / 89 | 58 | 128 |
| 2"1/2 | DN65 | 65×76 | 145 | 70 | 43 | 86 / 110 | 70 | 145 |
| 3" | DN80 | 80×90 | 160 | 78 | 48 | 98 / 130 | 78 | 160 |
H estimé = Dimension b | L estimé = Dimension c (centerafstand). | z1 = Udlæg
