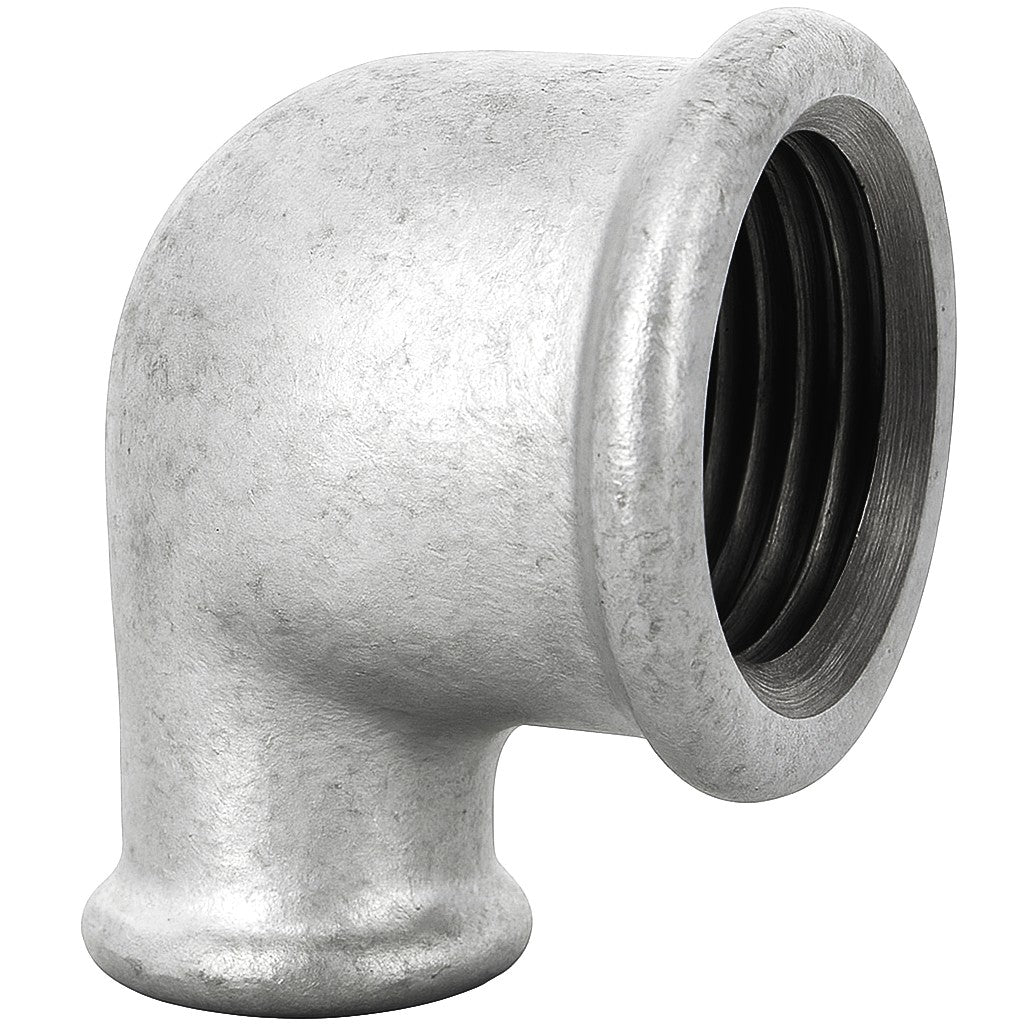

Vinkel reduceret 90° indvendigt gevind/indvendigt gevind galvaniseret støbejern

Den reducerede vinkel på 90° med indvendigt gevind-indvendigt gevind (FF) i galvaniseret duktilt støbejern er en to-i-en fitting. Den muliggør en retningsændring i en ret vinkel samtidig med, at den reducerer rørets diameter.

Hvad bruges en reduceret vinkel til?

Denne smarte fitting undgår behovet for at samle en standardvinkel og en separat reduktionsfitting. Den er ideel til:

• At skabe en tilslutning med lille diameter: Den er perfekt til at aflede en sekundær linje (for eksempel at forsyne en vandhane i 1/2'' fra en hovedledning i 3/4'').
• At optimere pladsen: Ved at kombinere to funktioner gør den installationen mere kompakt og pænere end en samling med flere dele.
• At reducere lækagepunkter: Færre fittings betyder færre forbindelser, der skal tætnes, hvilket øger den samlede pålidelighed af installationen.
• Æstetiske anvendelser: I industrielle stilprojekter gør den det muligt at skabe komplekse strukturer med glidende og integrerede diameterændringer.

Tekniske specifikationer (Overensstemmelse med EN 10242)

Denne fitting er fremstillet i henhold til kravene i den europæiske standard EN 10242, hvilket sikrer optimal kvalitet og pålidelighed for både professionelle og private.

• Materiale af høj kvalitet: Duktilt støbejern (kvalitet EN-GJMW-400-5), kendt for sin meget høje mekaniske modstand mod tryk og slag.
• Korrosionsbeskyttelse: Varmgalvaniseret finish (ca. 70 µm), som sikrer fremragende holdbarhed og et råt industrielt udseende.
• Standard indvendigt gevind (BSP): Begge indvendige gevind er cylindriske (Rp) i henhold til ISO 7-1-standarden. De er designet til at passe sammen med koniske udvendige gevind (R) og kræver en tætningsmiddel for at sikre en perfekt forbindelse.

Indikative dimensioner

Centerafstanden måles fra midten af fitting til fladen på hver udgang.

Bemærk: Dimensionerne A og A1 repræsenterer henholdsvis centerafstanden for den største og den mindste udgang.

Installationsråd

Vær særlig opmærksom på fittingens retning under installationen, så reduktionen af diameter sker i den rigtige retning. Tætningen skal udføres på de udvendige gevind på de dele, du forbinder til vinklen.
