1/2 forskruning union måler ISO 228-1 messing

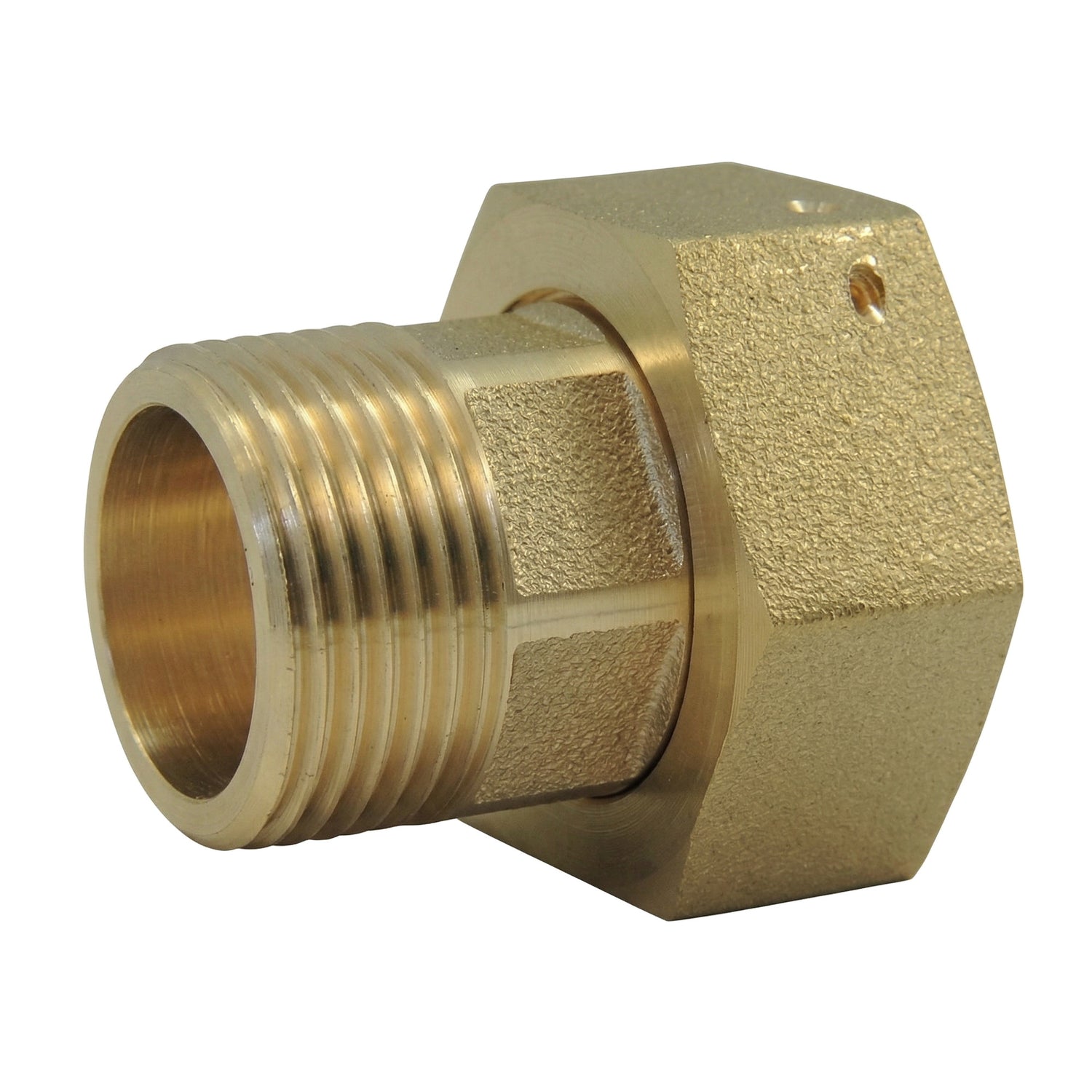

Halvforskruning til måler i messing i overensstemmelse med standarden ISO 228-1 (BSPP) til tilslutning af vand- og gasmålere. Denne halvforskruning udgør halvdelen af en forskruning, hvilket muliggør nem montering og demontering af måleren.
Beskrivelse af halvforskruning til måler ISO 228-1
Denne halvforskruning er designet til at samle med en drejelig møtrik på en vand- eller gasmåler. ISO 228-1 (BSPP) gevindet med cylindrisk gasgevind er standarden, der anvendes i franske boliginstallationer til tilslutning af målere.
Den muliggør nem afmontering af måleren til vedligeholdelse eller udskiftning uden at skulle demontere hele rørsystemet. Tætningen sikres af en flad pakning klemt mellem de to halvdele af forskruningen.
Tekniske egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Guld Messing |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Garanteret med flad pakning (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | Sekskantet med flad tætningsoverflade |
| Type | Se tilgængelige kombinationer (indgang/udgang) |
| Tilslutningsstandard | ISO 228-1 (BSPP, ikke cylindrisk gasgevind) |
| Pakning | Flad tætningsoverflade (pakning ikke inkluderet) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig forbrug.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Tilslutning af målere: montering og demontering af vand- og gasmålere
- Husinstallationer: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
Monteringsråd
- Brug PTFE-tape (teflon) eller pakningsgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med skruenøgle eller skiftenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet
Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 1/2" | 15x21 | 11 | 22 | 9.5 | 10 | 7 | 15 | 23 |
| 1/2" | 15x21 | 3/4" | 20x27 | 15 | 29 | 10.5 | 13 | 10 | 19 | 29 |
| 3/4" | 20x27 | 3/4" | 20x27 | 15 | 28.5 | 10.5 | 13 | 10.5 | 19 | 31 |
| 3/4" | 20x27 | 1" | 26x34 | 20 | 27 | 12.5 | 12 | 10 | 24 | 36 |
| 1" | 26x34 | 1"1/4 | 33x42 | 26 | 32 | 13.5 | 14 | 12 | 30 | 45 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 34 | 35 | 15 | 15 | 14 | 39 | 52 |
| 1"1/2 | 40x49 | 2" | 50x60 | 40 | 41 | 16.5 | 17 | 17 | 45 | 64 |
| 2" | 50x60 | 2"1/2 | 66x76 | 51 | 44 | 18 | 19 | 18 | 56 | 80.5 |
Tilgængelige størrelseskombinationer
Denne halvforskruning gør det muligt at gå fra en diameter til en anden. Tabellen nedenfor viser de tilgængelige kombinationer.
| Indgang | Udgang | Notation (mm) |
|---|---|---|
| 3/8'' | 1/2'' | 12x17 > 15x21 |
| 1/2'' | 3/4'' | 15x21 > 20x27 |
| 3/4'' | 3/4'' | 20x27 > 20x27 |
| 3/4'' | 1'' | 20x27 > 26x34 |
| 1'' | 1''1/4 | 26x34 > 33x42 |
| 1''1/4 | 1''1/2 | 33x42 > 40x49 |
| 1''1/2 | 2'' | 40x49 > 50x60 |
| 2'' | 2''1/2 | 50x60 > 66x76 |
Udseendet på delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
