Forskruning med flad pakning indvendigt gevind/indvendigt gevind me...
Flad flade forskruning Indvendigt gevind/Indvendigt gevind i messing med integreret EPDM-pakning, til en afmonterbar og tæt forbindelse mellem to udvendige elementer. Den centrale drejemøtrik muliggør nem montering og afmontering uden at flytte rørene. Standard ISO 228-1 BSPP.
Beskrivelse af flad flade forskruning Indvendigt gevind/Indvendigt gevind i messing
Denne forskruning i tre dele (to kroppe + drejemøtrik) skaber et afmonteringspunkt i en rørledning. Begge sider med indvendigt gevind (indvendigt gevind) modtager fittings eller rør med udvendigt gevind. Den medfølgende EPDM-pakning sikrer tæthed selv efter flere afmonteringer.
Nødvendig for udstyr, der kræver periodisk vedligeholdelse (varmtvandsbeholdere, pumper, filtre). Forskruningen gør det muligt at afbryde udstyret uden at skulle afbryde eller adskille resten af installationen.
Tekniske egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Messing forgyldt |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med EPDM-pakning (medfølger) |
| Pakningsflader | Flad flade til EPDM-pakning |
| Form | 6-kant (skruet med nøgle) |
| Type | Indvendigt gevind / Indvendigt gevind (indvendigt gevind i begge ender) + drejemøtrik |
| Forskruningstype | Flad flade med pakning |
| Pakning | EPDM (medfølger) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelse til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og Monteringsråd
Anvendelser
- Husinstallationer: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Kontroller at EPDM-tætningsringen er korrekt placeret før tilspænding
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå at beskadige delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan knuse EPDM-tætningsringen
Teknisk Tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | U | U (mm) | YD | L1 | L2 | E | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 7/8" | 14.5 | 32.5 | 10 | 32.5 | 23 | 33 | |
| 3/4" | 20x27 | 1"1/8 | 19.5 | 38.5 | 11 | 38.5 | 29 | 41 | |
| 1" | 26x34 | 1"1/2 | 40x49 | 25 | 44 | 13 | 44 | 36 | 52 |
Størrelsesoverensstemmelser
Denne forskruning fås i følgende størrelser. Brug denne tabel til at finde overensstemmelsen mellem millimeter, tommer og DN.
| Størrelse (mm) | 15x21 | 20x27 | 26x34 |
|---|---|---|---|
| Tommer | 1/2'' | 3/4'' | 1'' |
| DN | DN15 | DN20 | DN25 |
| Ydre diameter rør | 21 mm | 27 mm | 34 mm |

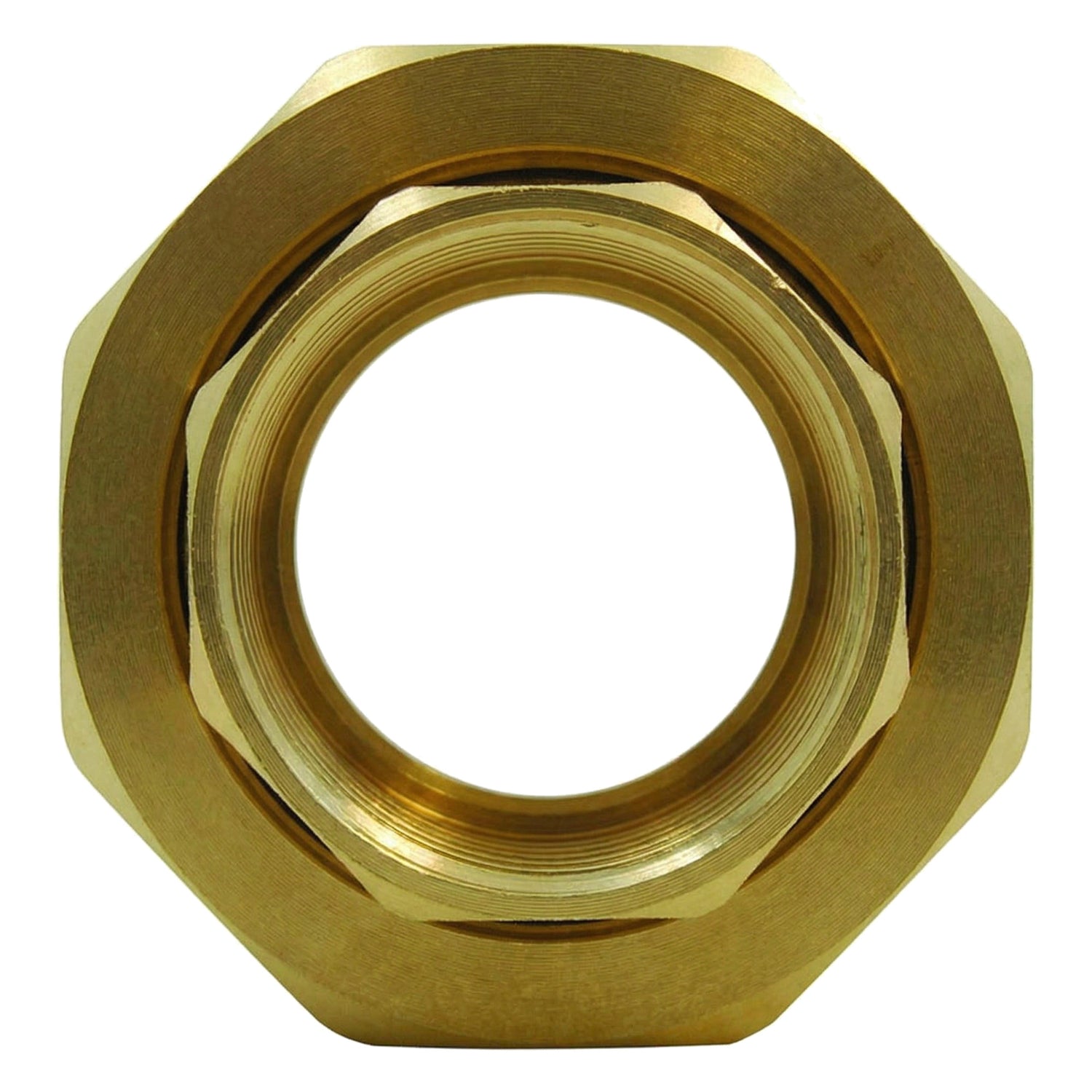

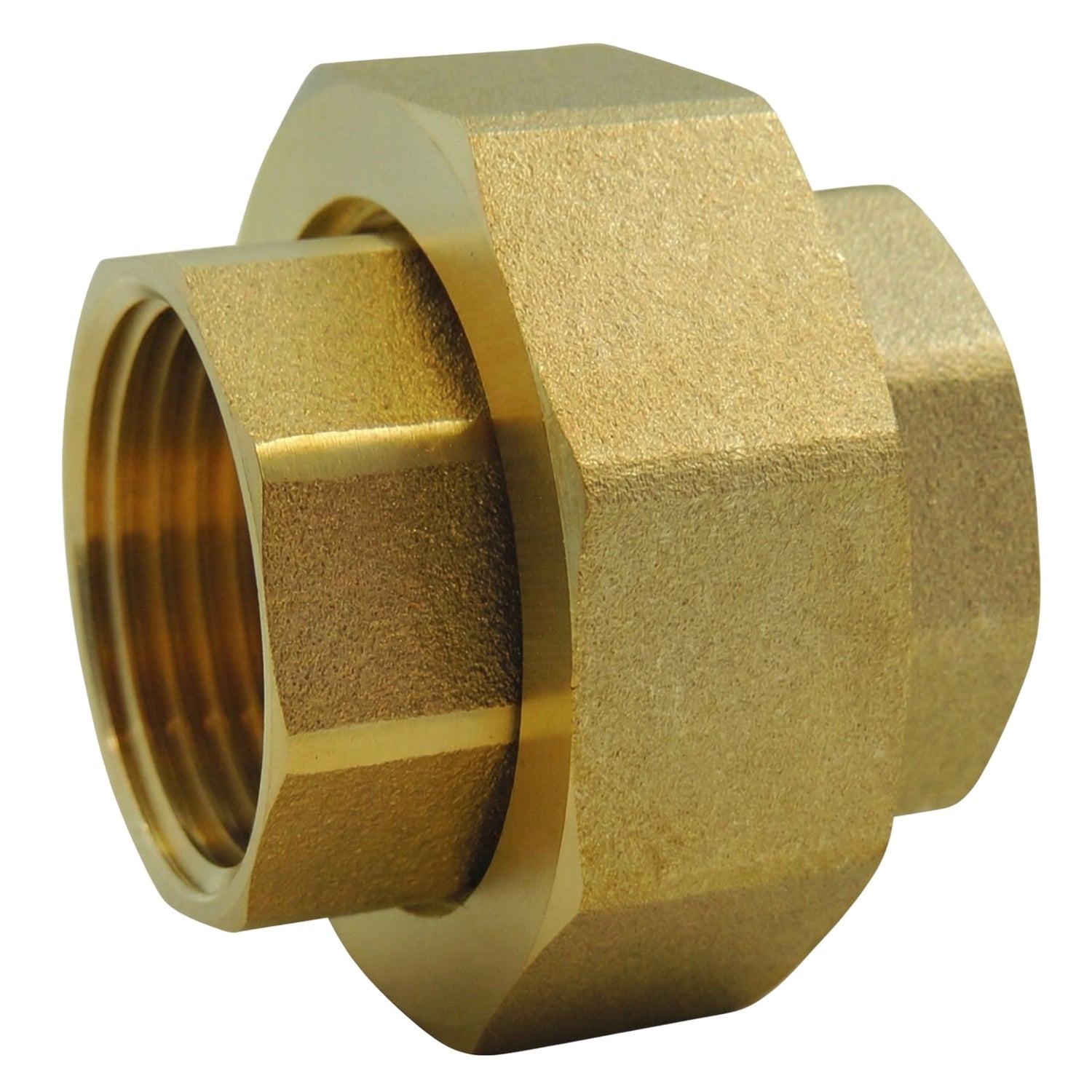

Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
