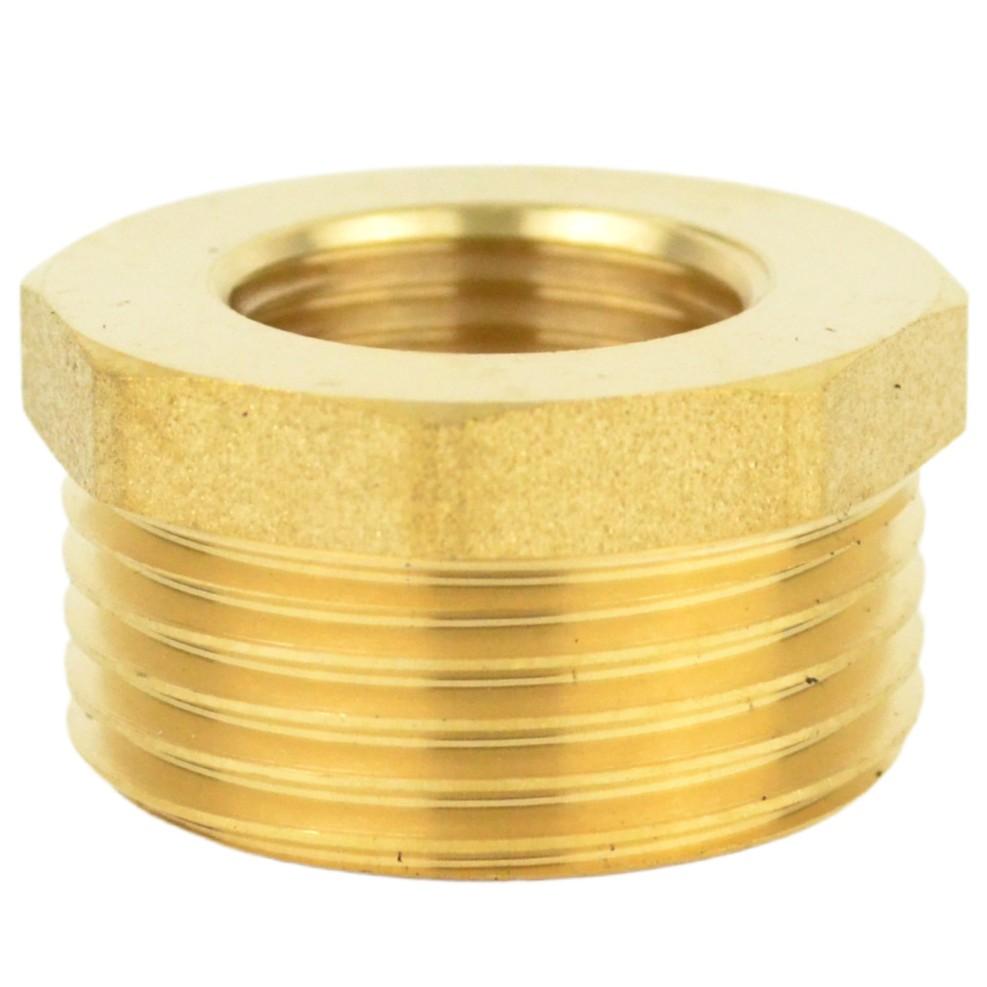

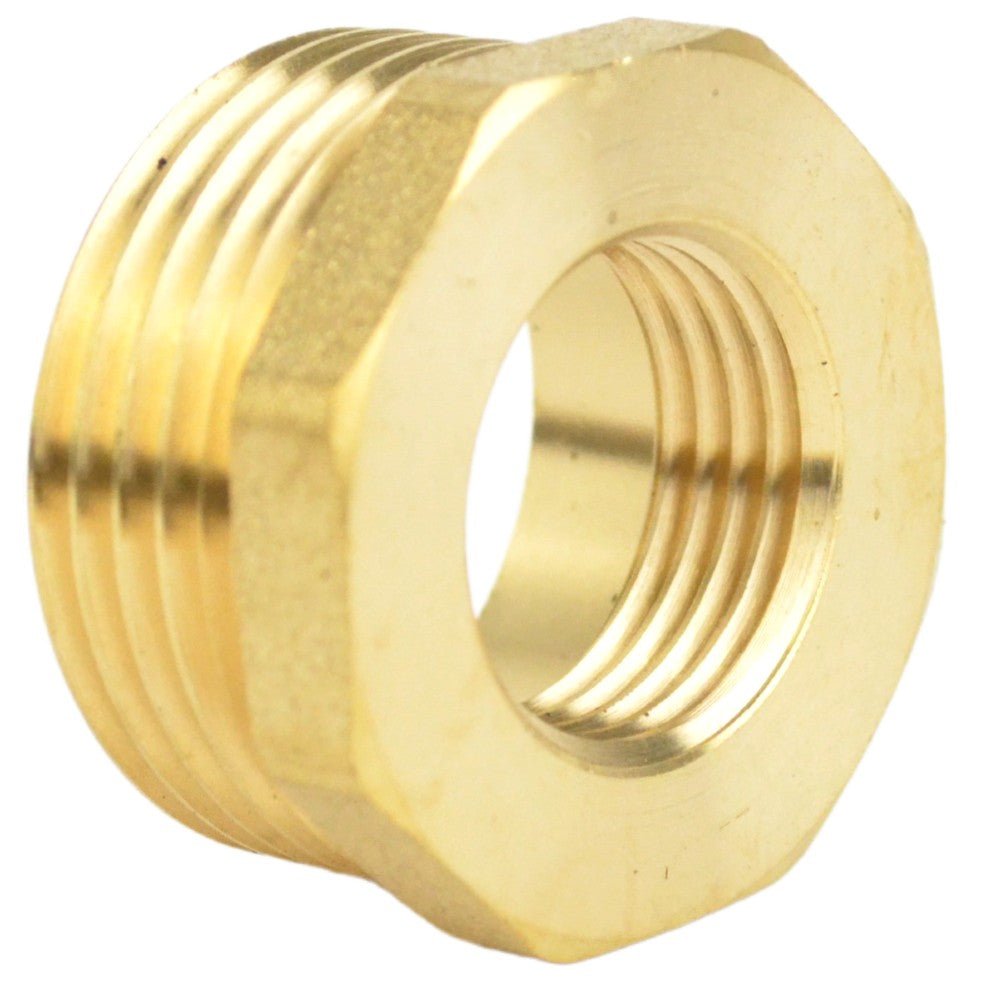

Reduktion U/I messing
Reduktion U/I i messing til skruning, der muliggør reduktion af diameter på en forbindelse ved at gå fra udvendigt gevind til et mindre indvendigt gevind. Kompakt og diskret del, ideel til trange rum. Standard ISO 228-1 BSPP.
Beskrivelse af Reduktion U/I i messing
Denne Reduktion U/I skrues ind i en stor indvendigt gevind fitting og tilbyder en indvendigt gevind udgang med mindre diameter. Det er den enkleste og mest kompakte løsning til at tilpasse et udstyr til et netværk med en anden diameter.
Den korte profil gør den næsten usynlig i monteringen, i modsætning til en længere reduceret muffe. Montering uden svejsning. Fås i et meget bredt udvalg af diameterkombinationer for at dække alle konfigurationer af VVS og dekoration.
Tekniske egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Messing forgyldt |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladt tætningsring garanteret (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Køn | Udvendigt gevind (med gevind) / Indvendigt gevind (indvendigt gevind) — forskellige diametre |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Drikkevandsforsyning, generel VVS, HVAC |
Brugs- og installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og overensstemmelse
- Drikkevand : I overensstemmelse med bekendtgørelsen af 25. juni 2020 vedrørende materialer og metalprodukter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husinstallationer: tilslutning af varmt- og koldtvandsinstallationer
- Industriel VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakningsgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet

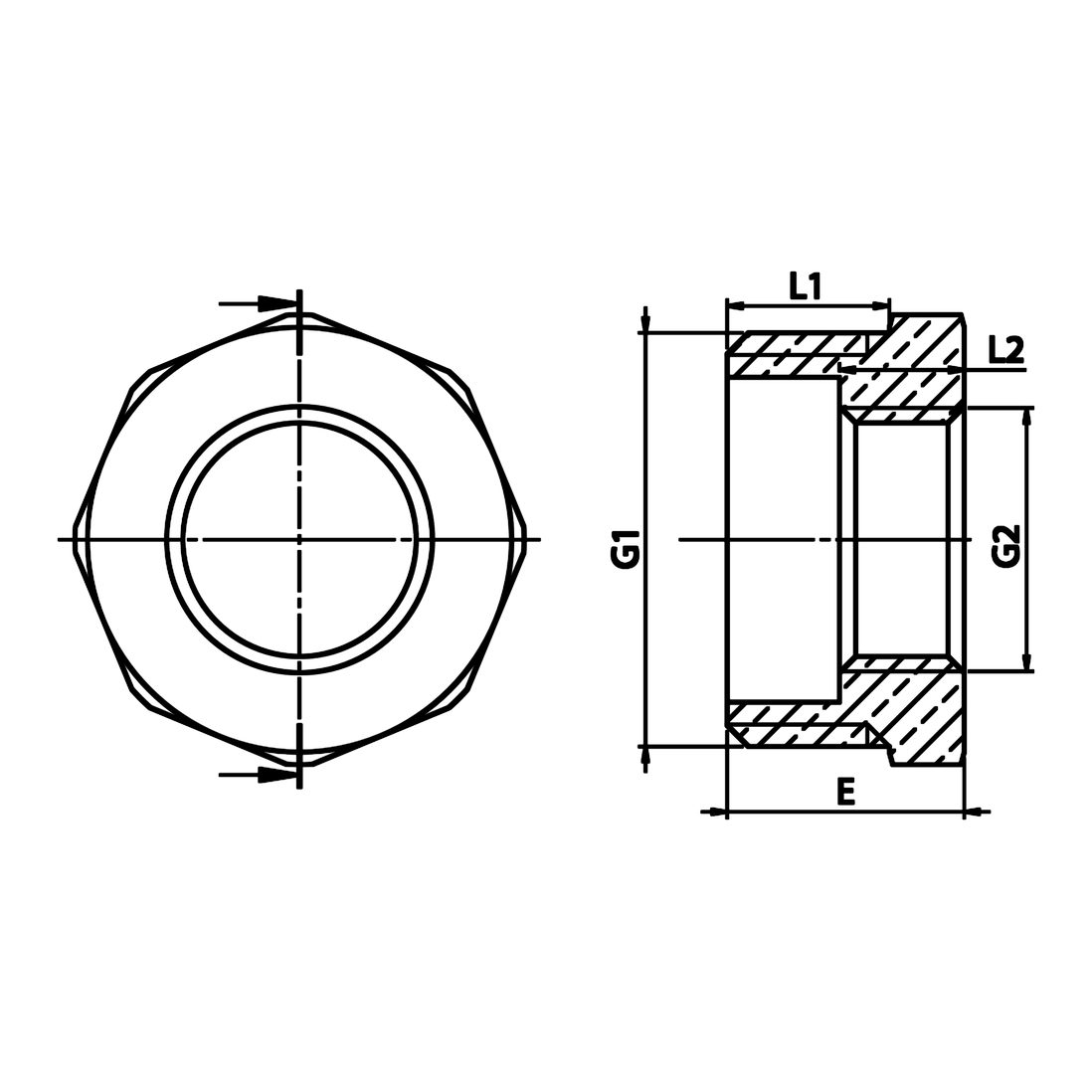

Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G1 | G1 (mm) | G2 | G2 (mm) | L1 | L2 | E |
|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 8 | / | 12 |
| 3/8" | 12x17 | 1/8" | 5x10 | 8.5 | / | 13.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | / | 13.5 |
| 1/2" | 15x21 | 1/8" | 5x10 | 10 | 6 | 15 |
| 1/2" | 15x21 | 1/4" | 8x13 | 10 | 8 | 15 |
| 1/2" | 15x21 | 3/8" | 12x17 | 10 | / | 15 |
| 3/4" | 20x27 | 1/4" | 8x13 | 11 | 8 | 16.5 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 8.5 | 16.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 11 | / | 16.5 |
| 1" | 26x34 | 1/2" | 15x21 | 13 | 10 | 19 |
| 1" | 26x34 | 3/4" | 20x27 | 13 | / | 19 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 14 | 11 | 20.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 14 | / | 20.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 15.5 | 13 | 23 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 15.5 | / | 23 |
| 2" | 50x60 | 1" | 26x34 | 17 | 13 | 26 |
| 2" | 50x60 | 1"1/4 | 33x42 | 17 | 14 | 26 |
| 2" | 50x60 | 1"1/2 | 40x49 | 17 | 15.5 | 26 |
Tilgængelige størrelseskombinationer
Denne reduktion gør det muligt at gå fra en diameter til en anden. Tabellen nedenfor viser de tilgængelige kombinationer.
| Indgang | Udgang | Notation (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/8'' | 15x21 > 5x10 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1'' | 50x60 > 26x34 |
| 2'' | 1''1/4 | 50x60 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |

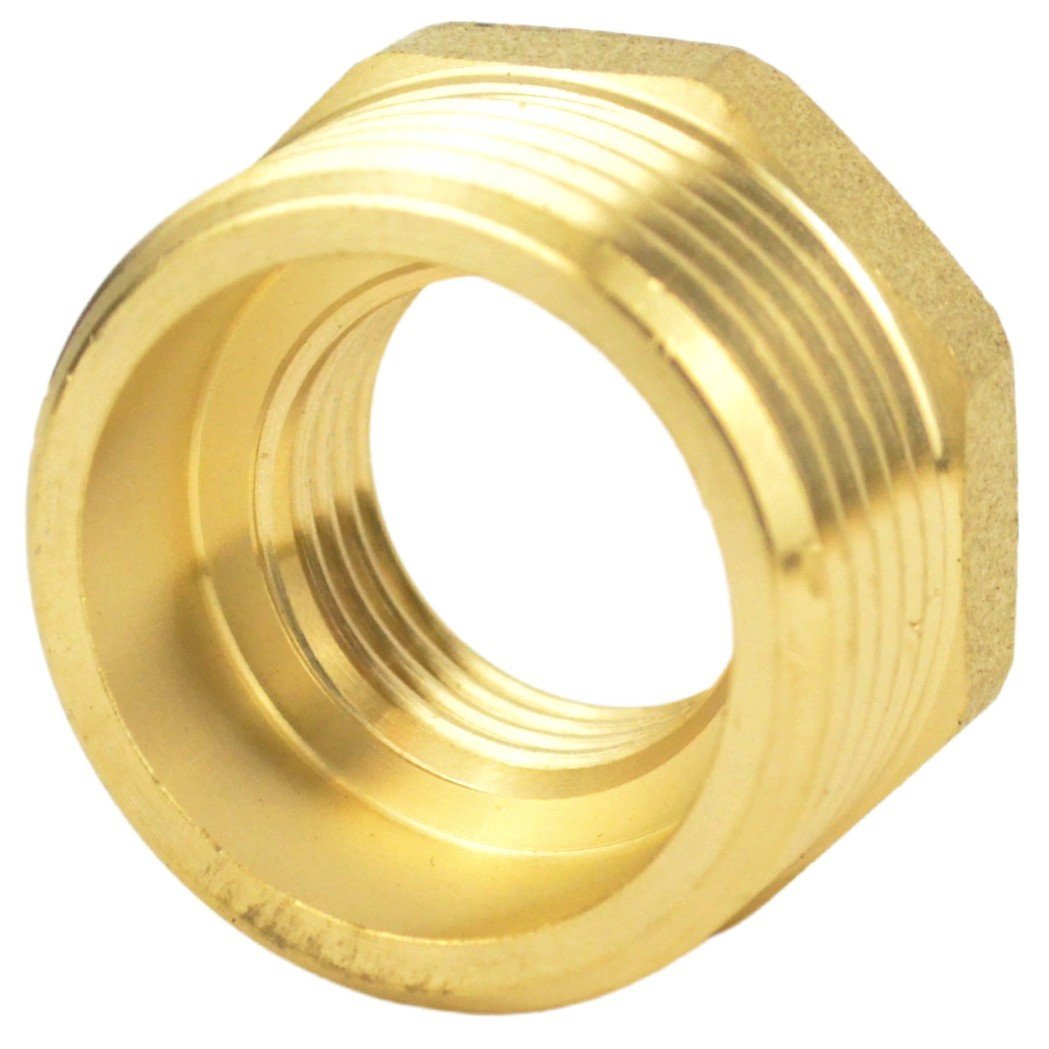

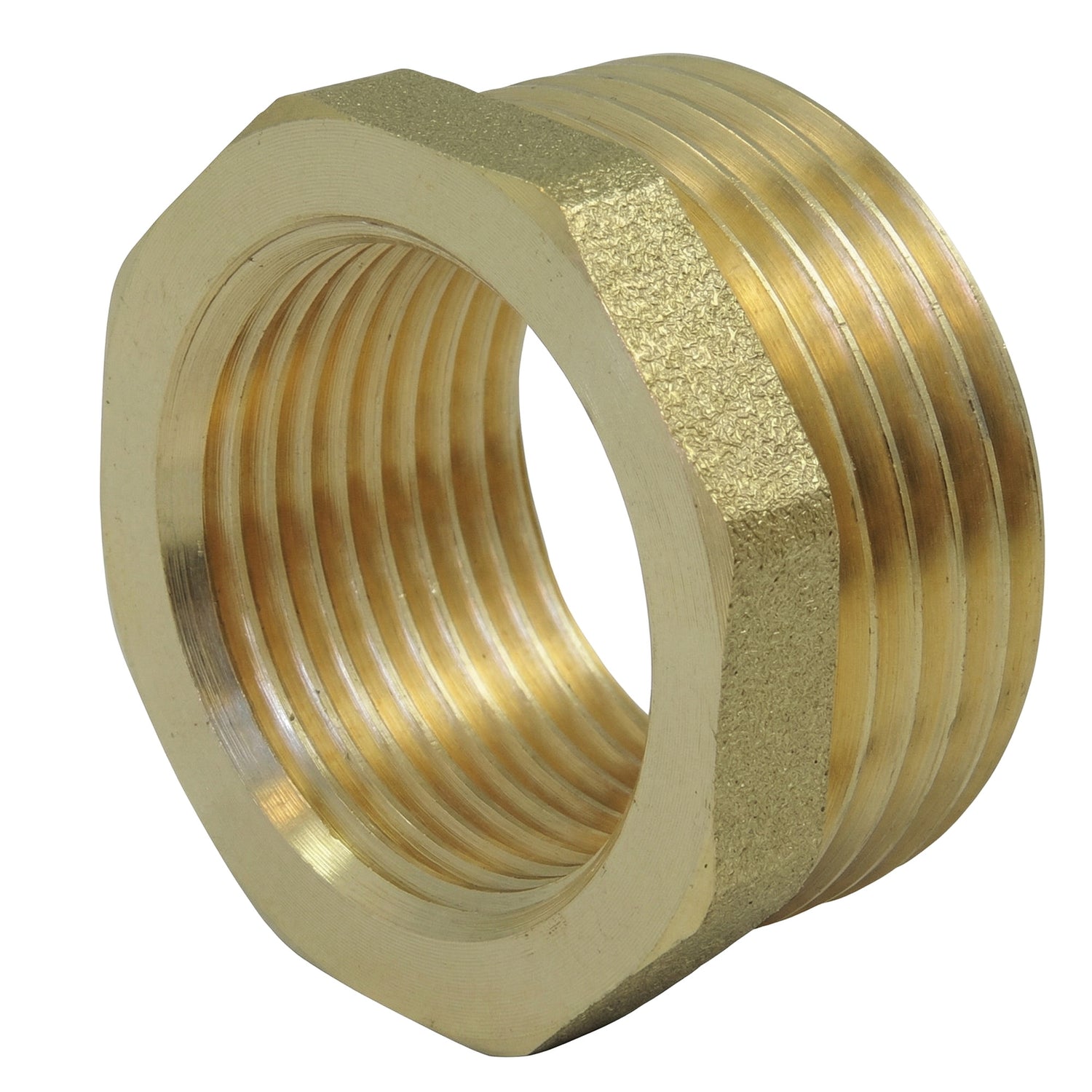

Udseendet på delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
Kan kombineres med
Kompatible produkter: Alle messing fittings
