Manometer radial, ABS, tør

Manometer radial, ABS, tør — Ø40 til Ø100

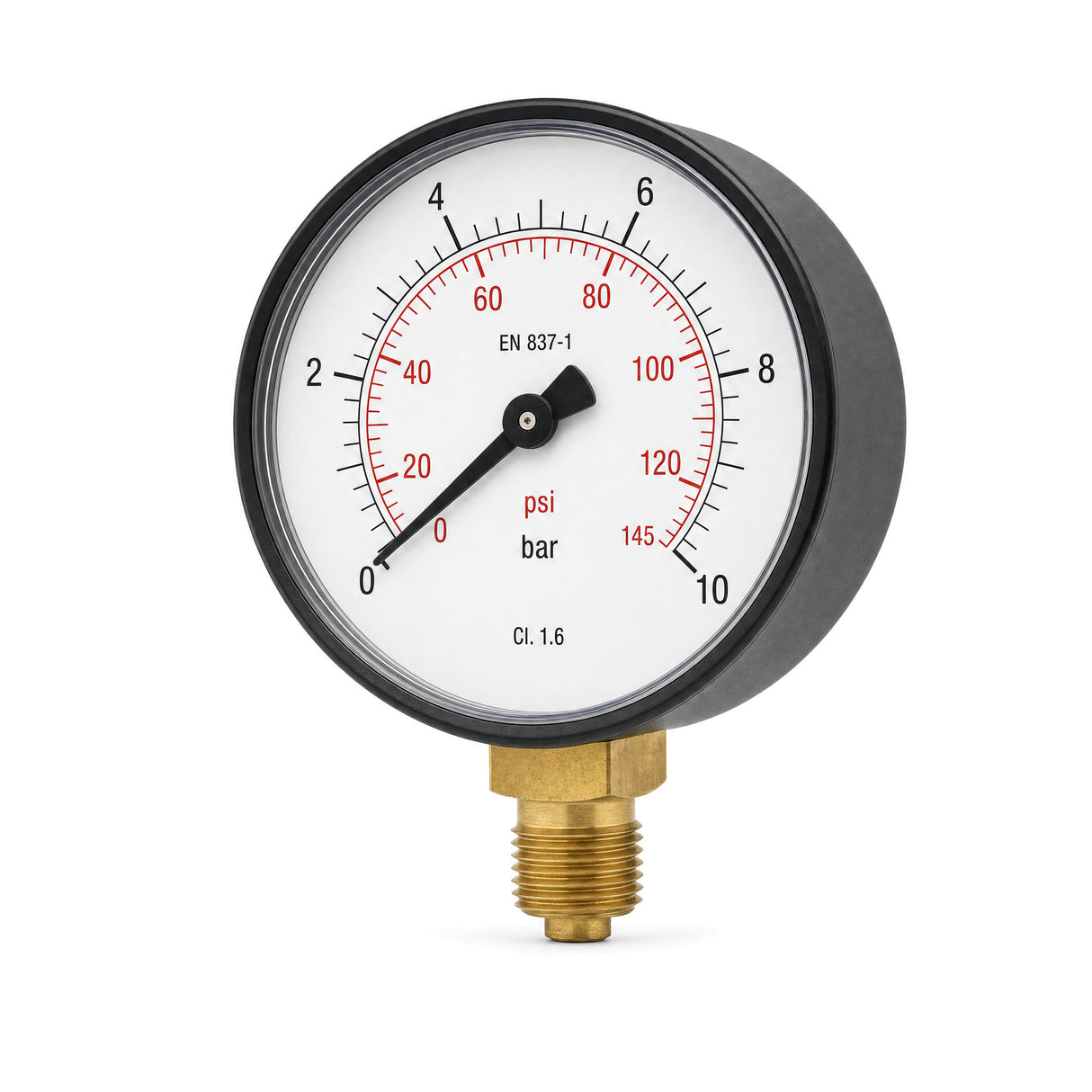

Det radiale manometer (tilslutning forneden) er det mest udbredte format i VVS: messingtilslutningen under huset skrues lodret på et T-stykke eller en muffe, med skiven vendt mod betragteren. Sort ABS-hus, måleværk i messing med bourdonrør af kobber, dobbelt bar/psi-skala: et måleinstrument efter EN 837-1, 100 % kontrolleret på 5 målepunkter, nøjagtighedsklasse 1,6.

Fem skivediametre (Ø40 til Ø100) og to måleområder (0-6 eller 0-10 bar) dækker dagligdagen: trykkontrol efter en reduktionsventil, varmekredsløb, trykforøger, trykluft, vanding — samt dekorative industriprojekter af rørfittings.

Hvilket måleområde?

• 0 til 6 bar — fin aflæsning til et varmekredsløb (1 til 3 bar) eller et husnet reguleret til 3 bar: viseren arbejder midt på skalaen.
• 0 til 10 bar — det mest alsidige område: nettryk, trykforøger, kompressor.

Tommelfingerregel: driftstrykket må ikke overstige 75 % af fuldt udslag ved stabil belastning, 65 % ved varierende belastning. Eksempel: trykforøger der kobler ud ved 5 bar → skala 0-10 bar.

Montering og tilslutning

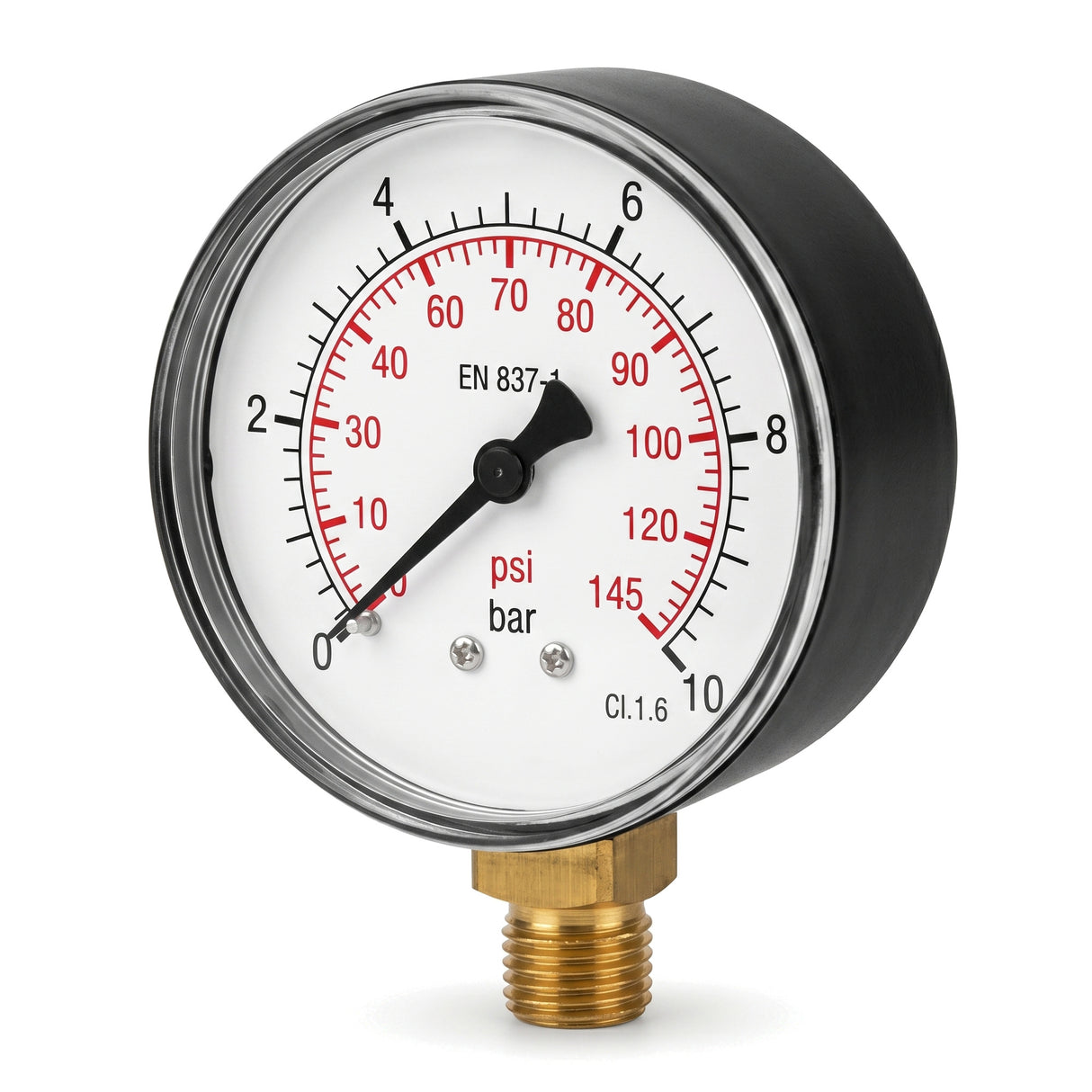

Messingtilslutningen har et cylindrisk udvendigt BSPP-gevind (ISO 228-1): den skrues i enhver muffe af samme størrelse — T-stykke, muffe, fordeler eller ventil. Tætn på gevindet (PTFE-tape eller pakgarn), og spænd altid på nøglefladerne med en fastnøgle, aldrig på huset.

Er den tilgængelige muffe større end manometerets gevind, klarer en reduktion M/F tilpasningen: f.eks. en reduktion 1/2" > 1/4" til at montere et 1/4"-manometer på et 1/2"-T-stykke. Fås i tre udførelser: reduktion M/F i sort støbejern, galvaniseret reduktion M/F eller reduktion M/F i messing.

Radial eller aksial?

Den radiale tilslutning (forneden) monteres på rør eller T-stykke, skiven lodret. Til gennemgående montering i et skab eller panel, se det aksiale tørre ABS-manometer (tilslutning bagpå).

Mål (mm)

Tekniske data

Medier og driftsgrænser

• Tilladte medier: alle medier, der er forenelige med messing og kobber (vand, trykluft…), undtagen højviskøse eller krystalliserende medier samt farlige eller regulerede stoffer (ilt, gas, brændstoffer, giftige stoffer…).
• Tør skive: vibrationer og trykstød forbudt. På en pumpe, trykforøger eller vibrerende maskine monteres i stedet et radialt manometer i rustfrit stål med silikonefyldning: dæmpningsvæsken holder viseren i ro.
• Omgivelsestemperatur: -40 °C til +65 °C.

Til en ren dekorativ opstilling (uden måling) findes også den dekorative manometerskive på 100 mm samt vores vejledning til en lampe af rørfittings med håndhjul og manometer.
