Manometer aksial, rustfrit stål, silikonefyldt

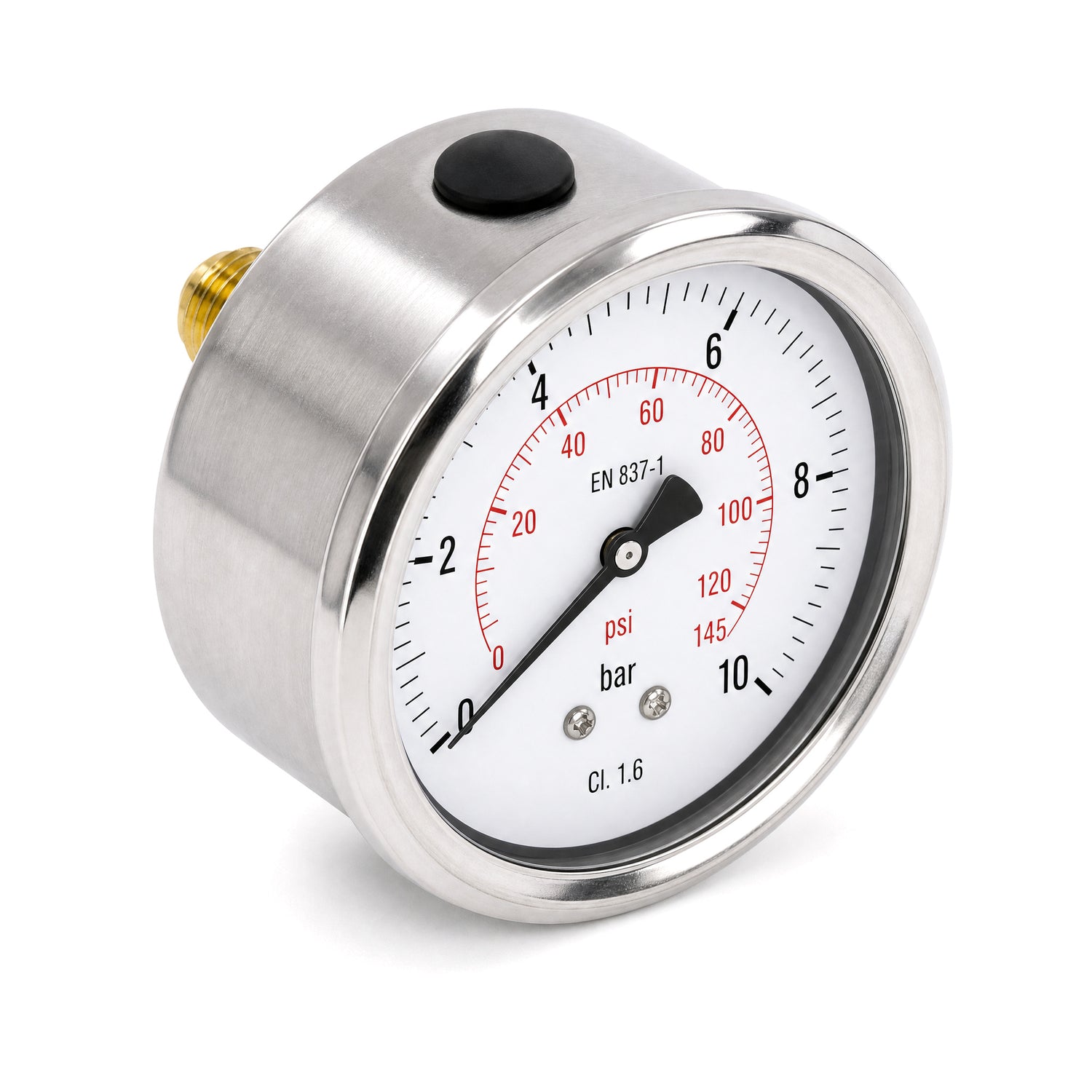

Manometer aksial, rustfrit stål, silikonefyldt — Ø63 og Ø100

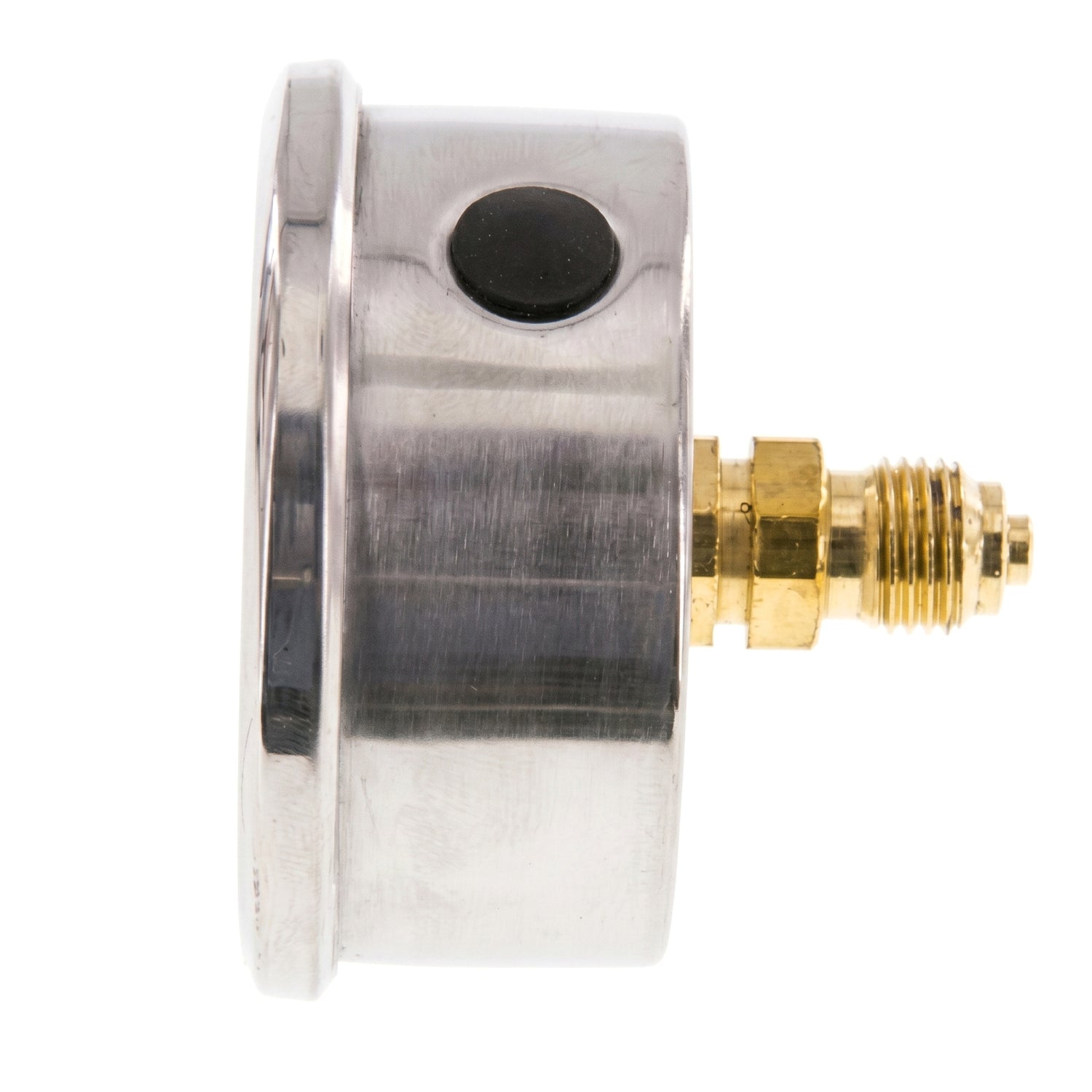

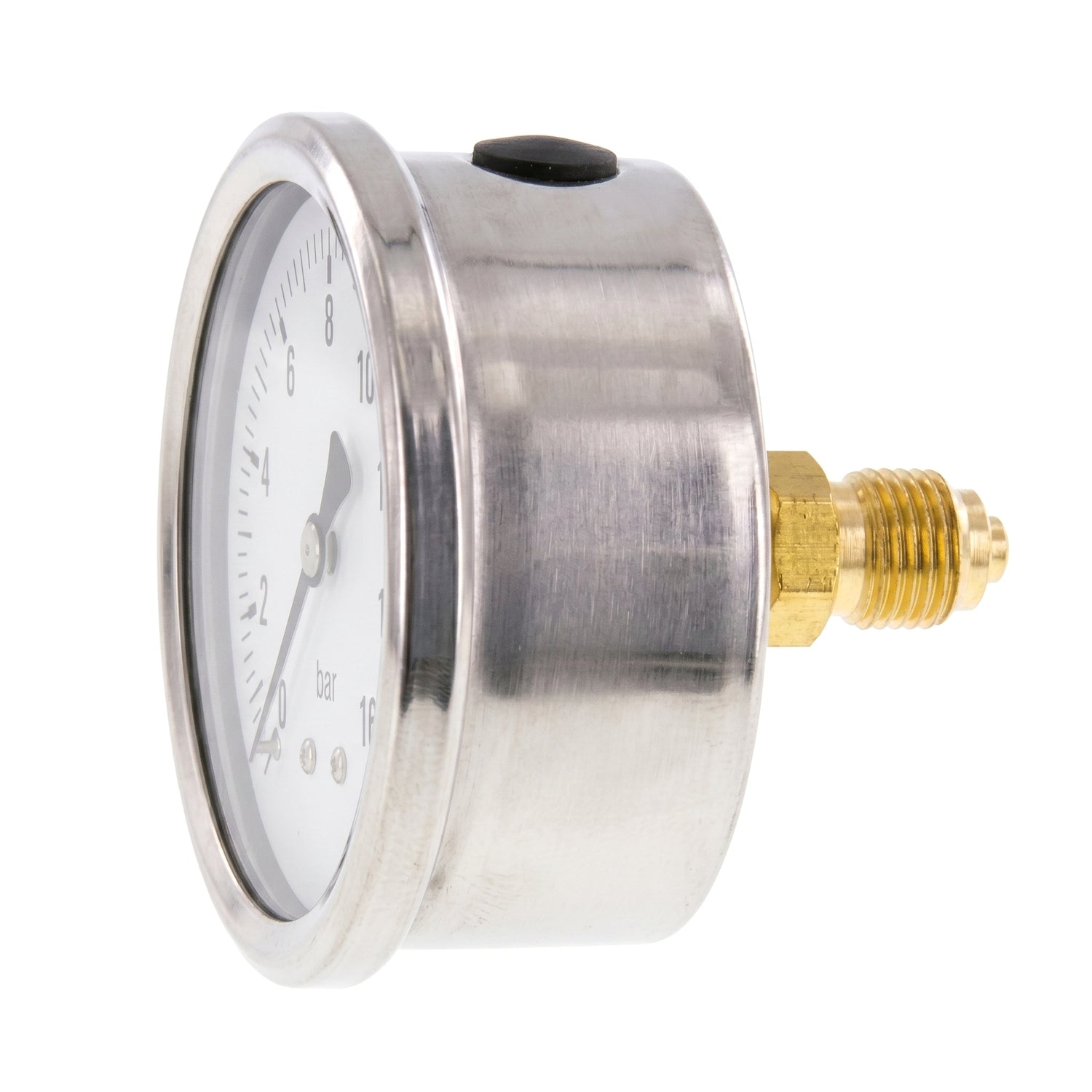

Dette manometer kombinerer tilslutningen bagpå (aksial) til gennemgående panelmontering med en silikonefyldning i et hus af rustfrit stål 304 til brug på vibrerende udstyr: trykforøgeranlæg i skab, indkapslet pumpe, værkstedsbænk, landbrugsmaskine.
Dæmpningsvæsken — samme princip som i glycerinmanometre — holder viseren i ro; producenten beregner serien til anvendelser med vibrationer eller fugtige omgivelser (kondens). EN 837-1, nøjagtighedsklasse 1,6, bar/psi-skala bag glas, måleværk i messing med bourdonrør af kobber, enkeltkontrol på 5 målepunkter. To diametre: Ø63 (1/4") og Ø100 (1/2").
0-6 eller 0-10 bar?
- 0 til 6 bar — fin aflæsning ved lavt tryk: reduktionsventil, kredsløb reguleret mellem 2 og 4 bar.
- 0 til 10 bar — trykforøgere, kompressorer og almindelige net: driftstrykket bliver i den anbefalede zone (maks. 75 % af fuldt udslag statisk, 65 % dynamisk).
Montering og tilslutning
Messingtilslutningen har et cylindrisk udvendigt BSPP-gevind (ISO 228-1): den skrues i enhver muffe af samme størrelse — T-stykke, muffe, fordeler eller ventil. Tætn på gevindet (PTFE-tape eller pakgarn), og spænd altid på nøglefladerne med en fastnøgle, aldrig på huset.
Er den tilgængelige muffe større end manometerets gevind, klarer en reduktion M/F tilpasningen: f.eks. en reduktion 1/2" > 1/4" til at montere et 1/4"-manometer på et 1/2"-T-stykke. Fås i tre udførelser: reduktion M/F i sort støbejern, galvaniseret reduktion M/F eller reduktion M/F i messing.
Til klassisk montering på T-stykke eller fordeler (tilslutning forneden): radialt rustfrit manometer med silikonefyldning. Til et panel uden vibrationer: aksialt tørt ABS-manometer.
Mål (mm)
| Skive | A — gevind | ØD | ØE | L | M | Nøglevidde | Vægt |
|---|---|---|---|---|---|---|---|
| Ø63 | 1/4" | 68 | 61,5 | 57,5 | 28 | 14 | 196-228 g |
| Ø100 | 1/2" | 109 | 98,5 | 73 | 37 | 22 | 602 g |
Tekniske data
| Egenskab | Værdi |
|---|---|
| Standard | EN 837-1 (manometre med bourdonrør) |
| Nøjagtighedsklasse | 1,6 (±1,6 % af fuldt udslag) |
| Skive | dobbelt skala bar / psi |
| Måleværk | messing, bourdonrør af kobber („C“-form) |
| Tilslutning | messing, cylindrisk udvendigt gevind BSPP (ISO 228-1) |
| Hus | rustfrit stål 304 |
| Dæmpningsvæske | silikonefyldning |
| Rude | glas |
| Omgivelsestemperatur | -40 °C / +65 °C |
| Tilladt overtryk | 75 % af fuldt udslag statisk, 65 % dynamisk |
| Kvalitetskontrol | 100 % af apparaterne kontrolleret på 5 målepunkter |
| Emballage | enkeltæske |
Medier og driftsgrænser
- Tilladte medier: alle medier, der er forenelige med messing og kobber (vand, trykluft…), undtagen højviskøse eller krystalliserende medier samt farlige eller regulerede stoffer (ilt, gas, brændstoffer, giftige stoffer…).
- Silikonefyldning: egnet til anvendelser med vibrationer eller i fugtige omgivelser (kondens) — netop hvor tørre manometre er forbudt.
- Omgivelsestemperatur: -40 °C til +65 °C.
