Kort sagt: hvis du søger den præcise sammenhæng mellem « DN 50 », 2″, « 60,3 » eller « 26 × 34 », er du kommet til det rette sted!
Vi afklarer her alle enheder med officielle dimensioner fra standard EN 10241 og længder af BSPT gevind BSPT (ISO 7-1).
Hurtigt hukommelsestabel over størrelser:
1. Hvorfor denne artikel?
I en VVS-installatørs eller gør-det-selv-folks liv skal man ofte jonglere mellem tre systemer:
- tommer (
″) — arv fra den angelsaksiske verden; - DN (nominel diameter) — normaliseret « kommerciel » dimension;
- den rigtige diameter, i millimeter.
Tilføj dertil forskellen mellem svejset rør og sømløst rør, og forvirringen er total! Denne artikel tjener derfor til:
- til professionelle installatører, der skal give korrekte tilbud;
- til købere, der vil bestille den rigtige « 26 × 34 mm galvaniseret »;
- til makers, der renoverer vintage stålrør til varme.
2. Hurtig genopfriskning af enheder
-
Tommer (
″) stammer fra den industrielle revolution: 1″ = 25,4 mm, men i VVS betegner det den historiske indvendige diameter. - DN (Nominel Diameter): afrundet værdi (8, 10, 15, 20…) som ikke svarer til den faktiske diameter; det er en kode, ikke et mål!
- Udvendig diameter (OD) / indvendig diameter (ID): de eneste målbare mål med skydekaliber. Vores gevindnipler opfylder EN 10241; de skæres ud af gevindrør i mellemserie (M) efter EN 10255, hvis vægtykkelse går fra 2,3 til 4,5 mm afhængigt af diameteren. Den indvendige diameter følger heraf.

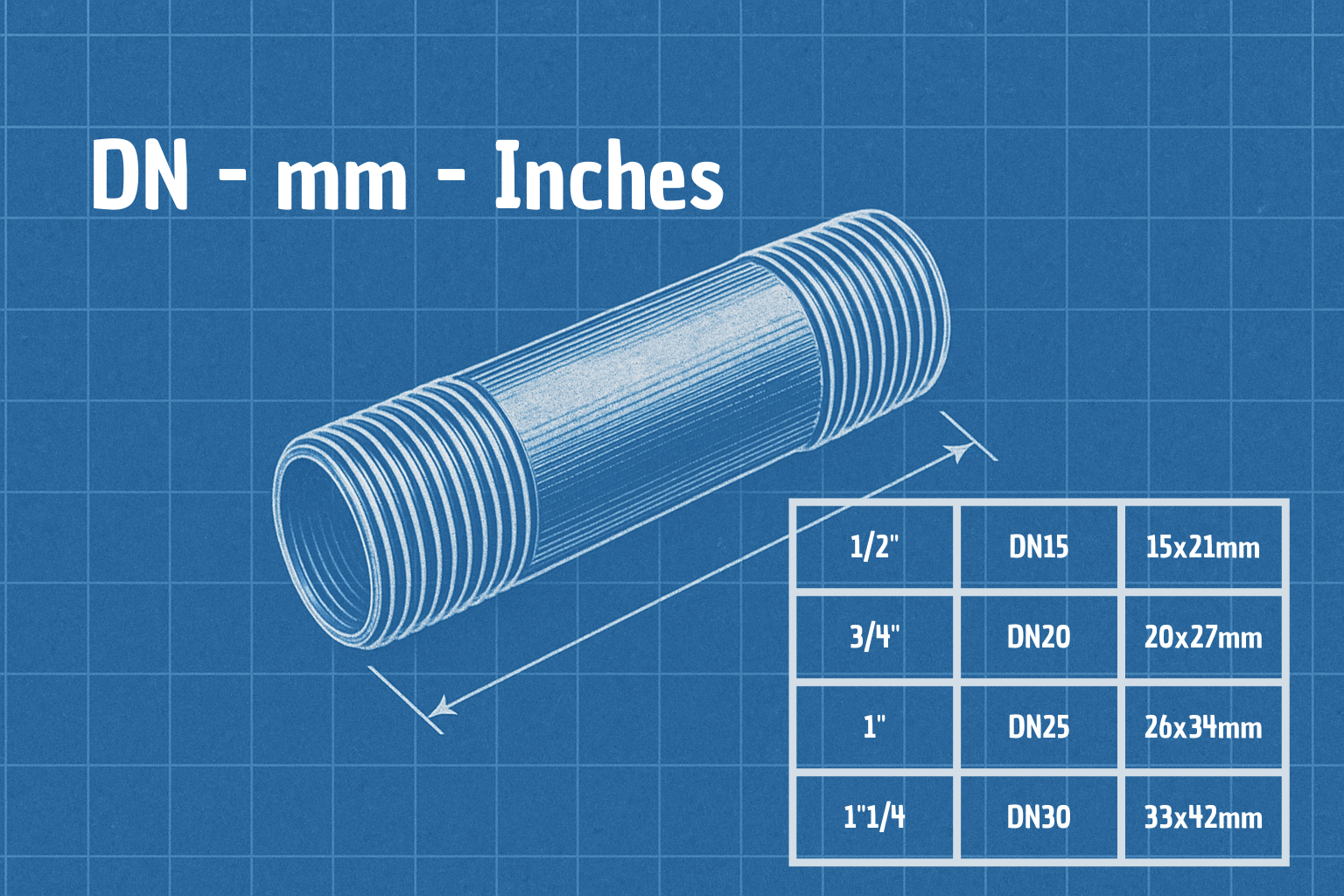

3. Hovedkonverteringstabel (DN ↔ tommer ↔ mm)
UX-tip: tabellen kan sorteres; klik på en overskrift for at omarrangere.
| DN | Tommer | Betegnelse « mm » (FR) | Udv. Ø (mm) |
Vægtykkelse (mm) |
Indv. Ø* (mm) |
Nyttig gevindlængde R (mm) |
|---|---|---|---|---|---|---|
| 8 | ¼″ | 8 × 13 | 13.5 | 2.3 | 8.9 | 9.7 |
| 10 | ⅜″ | 12 × 17 | 17.2 | 2.3 | 12.6 | 10.1 |
| 15 | ½″ | 15 × 21 | 21.3 | 2.6 | 16.1 | 13.2 |
| 20 | ¾″ | 20 × 27 | 26.9 | 2.6 | 21.7 | 14.5 |
| 25 | 1″ | 26 × 34 | 33.7 | 3.2 | 27.3 | 16.8 |
| 32 | 1 ¼″ | 33 × 42 | 42.4 | 3.2 | 36.0 | 19.1 |
| 40 | 1 ½″ | 40 × 49 | 48.3 | 3.2 | 41.9 | 19.1 |
| 50 | 2″ | 50 × 60 | 60.3 | 3.6 | 53.1 | 23.4 |
| 65 | 2 ½″ | 66 × 76 | 76.1 | 3.6 | 68.9 | 26.7 |
| 80 | 3″ | 80 × 90 | 88.9 | 4.0 | 80.9 | 29.8 |
| 100 | 4″ | 102 × 114 | 114.3 | 4.5 | 105.3 | 35.8 |
*Indv. Ø = udv. Ø − 2 × vægtykkelse, med vægtykkelserne for gevindrør i mellemserie (M) EN 10255 (2,3 → 4,5 mm).
4. Hvordan læses en betegnelse « 26 × 34 mm »?
Huskeregel: i franske betegnelser som « 15 × 21 », « 20 × 27 », « 26 × 34 »…
- det første tal ≈ historisk indvendig diameter;
- det andet tal ≈ udvendig diameter på udvendigt gevind.
| Værdi | Hvad betyder det? | Faktisk mål |
|---|---|---|
| 26 mm | Historisk indvendig diameter (før fradrag af vægtykkelse) | Indv. Ø ≈ 27,3 mm for DN 25 |
| 34 mm | Udvendig diameter på BSPT udvendigt gevind | Nominel OD = 33,7 mm |
🧩 Konklusion: « 26 × 34 mm » ⇢ DN 25 / 1″
Værdierne « 26 » og « 34 » er afrundet til hele tal og bruges på stedet til hurtigt at identificere røret. Til beregning eller tryktab henvises altid til de præcise mål i standarden.
5. BSPT gevind (R): grundlaget for stålvvs
| Størrelse (Tommer) | DN | Koniskhed | Vinkel | Nyttig gevindlængde (mm) |
|---|---|---|---|---|
| ¼″ | 8 | 1:16 | 55° | 9.7 |
| ⅜″ | 10 | 10.1 | ||
| ½″ | 15 | 13.2 | ||
| ¾″ | 20 | 14.5 | ||
| 1″ | 25 | 16.8 | ||
| 1 ¼″ | 32 | 19.1 | ||
| 1 ½″ | 40 | 19.1 | ||
| 2″ | 50 | 23.4 | ||
| 2 ½″ | 65 | 26.7 | ||
| 3″ | 80 | 29.8 | ||
| 4″ | 100 | 35.8 |
Brug for prægevindede rør? Se vores sort stål rør og galvaniseret stål rør, forudskårne og gevindskårne.
*Mindste nyttige gevindlængde, EN 10226-1 / ISO 7-1 tabel 1. Brug pakning + pasta eller PTFE for tæthed.
For detaljerede dimensionelle kontroller og tæt montering, se også vores essentielle guide EN 10241 ↗ .
6. Svejset rør vs rør uden svejsning: hvilke konsekvenser?
Svejset rør: rullebånd rullet og derefter svejset længdegående (ERW). Svejselinjen kan ses med lysbord eller mikroskopi.
- Fordele: pris, tilgængelighed, lige snit.
- Tjek: kontrollér svejsesømmen, før du skærer gevind på ny i en ende.
Rør uden svejsning: varmvalsning (HFS) eller ekstrudering.
- Fordele: bedre tryk- og bøjningsevne; ingen HAZ-zone.
- Ulemper: pris +15 til 25 %, lette ovaliseringer som skal rettes før gevindskæring.
Hvordan genkendes det? Skråskær den ene ende; hvis du ser en let perle eller metal med et “lamineret” udseende, er det svejset. For galvaniseret, søg
For en detaljeret sammenligning, se vores guide sort stål vs galvaniseret.
z spor af zink “mere skinnende” på svejsningen.7. Typiske anvendelser og vandflow
Nogle pejlemærker for koldt vand ved 15 °C, beregnet på rørets reelle indvendige diameter. Første kolonne regner med 2 m/s, den gængse strømningshastighed i sanitetsinstallationer; den anden med 3 m/s, grænsen hvor støj og erosion bliver mærkbare:
| DN | Tommer | Flow ved 2 m/s (L / min) |
Flow ved 3 m/s (L / min) |
Hyppige anvendelser |
|---|---|---|---|---|
| 15 | ½″ | 24 | 37 | Individuelle sanitetsinstallationer, trykluft 8 bar |
| 20 | ¾″ | 44 | 67 | Vægmonteret kedel, varmtvandsløkker |
| 25 | 1″ | 70 | 105 | Brandvæsen RIA, damp ringnetværk |
| 32 | 1 ¼″ | 122 | 183 | Primær kedelkollektor |
| 40 | 1 ½″ | 165 | 248 | Procesluft, let brændstof |
| 50 | 2″ | 266 | 399 | Industriel køling |
8. FAQ krydskonverteringer
¼″ — DN 8 — 8 × 13 mm
- ¼″ svarer til hvilken størrelse i mm?
- ¼″ svarer til 8 × 13 mm.
- ¼″ svarer til hvilken DN?
- ¼″ svarer til DN 8.
- 8 × 13 mm svarer til hvilken størrelse i tommer?
- 8 × 13 mm svarer til ¼″.
- 8 × 13 mm svarer til hvilken DN?
- 8 × 13 mm svarer til DN 8.
- DN 8 svarer til hvilken størrelse i mm?
- DN 8 svarer til 8 × 13 mm.
- DN 8 svarer til hvilken størrelse i tommer?
- DN 8 svarer til ¼″.
→ Bestil i ¼": galvaniseret rør 8×13
⅜″ — DN 10 — 12 × 17 mm
- ⅜″ svarer til hvilken størrelse i mm?
- ⅜″ svarer til 12 × 17 mm.
- ⅜″ svarer til hvilket DN?
- ⅜″ svarer til DN 10.
- Hvilken størrelse i tommer svarer 12 × 17 mm til?
- 12 × 17 mm svarer til ⅜″.
- 12 × 17 mm svarer til hvilket DN?
- 12 × 17 mm svarer til DN 10.
- Hvilken størrelse i mm svarer DN 10 til?
- DN 10 svarer til 12 × 17 mm.
- Hvilken størrelse i tommer svarer DN 10 til?
- DN 10 svarer til ⅜″.
→ Bestil i ⅜": sort stål · galvaniseret stål
½″ — DN 15 — 15 × 21 mm
- Hvilken størrelse i mm svarer ½″ til?
- ½″ svarer til 15 × 21 mm.
- ½″ svarer til hvilket DN?
- ½″ svarer til DN 15.
- Hvilken størrelse i tommer svarer 15 × 21 mm til?
- 15 × 21 mm svarer til ½″.
- 15 × 21 mm svarer til hvilket DN?
- 15 × 21 mm svarer til DN 15.
- Hvilken størrelse i mm svarer DN 15 til?
- DN 15 svarer til 15 × 21 mm.
- Hvilken størrelse i tommer svarer DN 15 til?
- DN 15 svarer til ½″.
→ Bestil i ½": sort stål · galvaniseret stål
¾″ — DN 20 — 20 × 27 mm
- Hvilken størrelse i mm svarer ¾″ til?
- ¾″ svarer til 20 × 27 mm.
- ¾″ svarer til hvilket DN?
- ¾″ svarer til DN 20.
- Hvilken størrelse i tommer svarer 20 × 27 mm til?
- 20 × 27 mm svarer til ¾″.
- 20 × 27 mm svarer til hvilket DN?
- 20 × 27 mm svarer til DN 20.
- Hvilken størrelse i mm svarer DN 20 til?
- DN 20 svarer til 20 × 27 mm.
- Hvilken størrelse i tommer svarer DN 20 til?
- DN 20 svarer til ¾″.
→ Bestil i ¾": sort stål · galvaniseret stål
1″ — DN 25 — 26 × 34 mm
- Hvilken størrelse i mm svarer 1″ til?
- 1″ svarer til 26 × 34 mm.
- 1″ svarer til hvilket DN?
- 1″ svarer til DN 25.
- Hvilken størrelse i tommer svarer 26 × 34 mm til?
- 26 × 34 mm svarer til 1″.
- 26 × 34 mm svarer til hvilket DN?
- 26 × 34 mm svarer til DN 25.
- Hvilken størrelse i mm svarer DN 25 til?
- DN 25 svarer til 26 × 34 mm.
- Hvilken størrelse i tommer svarer DN 25 til?
- DN 25 svarer til 1″.
→ Bestil i 1": sort stål · galvaniseret stål
1 ¼″ — DN 32 — 33 × 42 mm
- Hvilken størrelse i mm svarer 1 ¼″ til?
- 1 ¼″ svarer til 33 × 42 mm.
- 1 ¼″ svarer til hvilket DN?
- 1 ¼″ svarer til DN 32.
- Hvilken størrelse i tommer svarer 33 × 42 mm til?
- 33 × 42 mm svarer til 1 ¼″.
- 33 × 42 mm svarer til hvilket DN?
- 33 × 42 mm svarer til DN 32.
- Hvilken størrelse i mm svarer DN 32 til?
- DN 32 svarer til 33 × 42 mm.
- Hvilken størrelse i tommer svarer DN 32 til?
- DN 32 svarer til 1 ¼″.
→ Bestil i 1"1/4: sort stål · galvaniseret stål
1 ½″ — DN 40 — 40 × 49 mm
- 1 ½″ svarer til hvilken størrelse i mm?
- 1 ½″ svarer til 40 × 49 mm.
- 1 ½″ svarer til hvilken DN?
- 1 ½″ svarer til DN 40.
- 40 × 49 mm svarer til hvilken størrelse i tommer?
- 40 × 49 mm svarer til 1 ½″.
- 40 × 49 mm svarer til hvilken DN?
- 40 × 49 mm svarer til DN 40.
- DN 40 svarer til hvilken størrelse i mm?
- DN 40 svarer til 40 × 49 mm.
- DN 40 svarer til hvilken størrelse i tommer?
- DN 40 svarer til 1 ½″.
→ Bestil i 1"1/2: sort stål · galvaniseret stål
2″ — DN 50 — 50 × 60 mm
- 2″ svarer til hvilken størrelse i mm?
- 2″ svarer til 50 × 60 mm.
- 2″ svarer til hvilken DN?
- 2″ svarer til DN 50.
- 50 × 60 mm svarer til hvilken størrelse i tommer?
- 50 × 60 mm svarer til 2″.
- 50 × 60 mm svarer til hvilken DN?
- 50 × 60 mm svarer til DN 50.
- DN 50 svarer til hvilken størrelse i mm?
- DN 50 svarer til 50 × 60 mm.
- DN 50 svarer til hvilken størrelse i tommer?
- DN 50 svarer til 2″.
→ Bestil i 2": sort stål · galvaniseret stål
2 ½″ — DN 65 — 66 × 76 mm
- 2 ½″ svarer til hvilken størrelse i mm?
- 2 ½″ svarer til 66 × 76 mm.
- 2 ½″ svarer til hvilken DN?
- 2 ½″ svarer til DN 65.
- 66 × 76 mm svarer til hvilken størrelse i tommer?
- 66 × 76 mm svarer til 2 ½″.
- 66 × 76 mm svarer til hvilken DN?
- 66 × 76 mm svarer til DN 65.
- DN 65 svarer til hvilken størrelse i mm?
- DN 65 svarer til 66 × 76 mm.
- DN 65 svarer til hvilken størrelse i tommer?
- DN 65 svarer til 2 ½″.
→ Bestil i 2"1/2: sort stål · galvaniseret stål
3″ — DN 80 — 80 × 90 mm
- 3″ svarer til hvilken størrelse i mm?
- 3″ svarer til 80 × 90 mm.
- 3″ svarer til hvilken DN?
- 3″ svarer til DN 80.
- 80 × 90 mm svarer til hvilken størrelse i tommer?
- 80 × 90 mm svarer til 3″.
- 80 × 90 mm svarer til hvilken DN?
- 80 × 90 mm svarer til DN 80.
- DN 80 svarer til hvilken størrelse i mm?
- DN 80 svarer til 80 × 90 mm.
- DN 80 svarer til hvilken størrelse i tommer?
- DN 80 svarer til 3″.
→ Bestil i 3": sort stål · galvaniseret stål
4″ — DN 100 — 102 × 114 mm
Også noteret 100 × 114 mm.
- 4″ svarer til hvilken størrelse i mm?
- 4″ svarer til 102 × 114 mm.
- 4″ svarer til hvilken DN?
- 4″ svarer til DN 100.
- 102 × 114 mm svarer til hvilken størrelse i tommer?
- 102 × 114 mm svarer til 4″.
- 102 × 114 mm svarer til hvilket DN?
- 102 × 114 mm svarer til DN 100.
- DN 100 svarer til hvilken størrelse i mm?
- DN 100 svarer til 102 × 114 mm.
- DN 100 svarer til hvilken størrelse i tommer?
- DN 100 svarer til 4″.
→ Bestil i 4": sort stål · galvaniseret stål
Tekniske spørgsmål
- Hvad er den minimale tykkelse for et DN 25 rør?
- 3,2 mm (gevindrør EN 10255, mellemserie M).
- Findes der et BSP gevind til DN 65?
- Ja: det koniske gevind R 2 ½″ ISO 7-1 dækker DN 65.
- Hvilket nominelt tryk kan et svejset DN 50 rør tåle?
- Gevindrøret er angivet til PN 20 bar. Fittings i smedeligt støbejern tåler 25 bar op til 120 °C og 20 bar ved 300 °C: en samling begrænses af sin svageste del.
- Hvordan genkender man et svejset rør fra et uden svejsning?
- Det svejsede har en synlig længdesøm; det uden svejsning er ensartet.
- DN 50 svarer til hvilken maksimal vandstrøm?
- ≈ 266 L/min ved 2 m/s, ≈ 399 L/min ved 3 m/s.
- Hvilket tætningsprodukt skal man vælge: lindebånd eller PTFE?
- Vi anbefaler hørgarn + pasta over 1″, og PTFE til hurtig vedligeholdelse op til 1″.
- Kan man gevindskære et eksisterende galvaniseret rør?
- Ja, men påfør en kold zinkreparation på det gevindede område.
- Hvilket tilspændingsmoment for en ¾″ BSPT fitting?
- Spænd med hånden, og giv derefter en kvart til en halv omgang med nøglen. Vores leverandører offentliggør intet tilspændingsmoment i N·m for disse koniske gevind: det er dette pejlemærke, der tæller.
- Skal galvaniseringen fjernes før svejsning?
- Ja: fjern maling ~30 mm omkring svejsesømmen for at undgå giftige dampe.
- Hvilken længde gevind skal man forvente i en DN 40 bøsning?
- ≈ 19,1 mm (nyttig gevindlængde, EN 10226-1).
9. Gode monteringspraksisser
- Tilspænding: spænd med hånden, derefter en kvart til en halv omgang med nøglen; en kvart omgang mere hvis det siver.
- Skæretolerance: ±1 mm for DN ≤ 40, ±2 mm for større.
- Kontrol: gennemgang med prøveboring, penetrant eller endoskop for DN ≥ 80.
10. Konklusion & næste skridt
Du mestrer nu sproget « DN vs tommer » og de gode monteringspraksisser. For at gå videre:
- Bestil dine længder klar til montering: rør i sort stål · rør i galvaniseret stål · specialfremstillede rør.
- Læs den essentielle guide EN 10241 og ISO 7-1 for gevindmål og pejlemærker for tilspænding.
- Sammenlign finish i vores guide til sort stål vs galvaniseret stål.
- Brug for fittings? Opdag vores fittings i sort støbejern og fittings i galvaniseret støbejern.
