Rør i galvaniseret stål med gevind: den essentielle guide (EN 10241 / ISO 7-1)

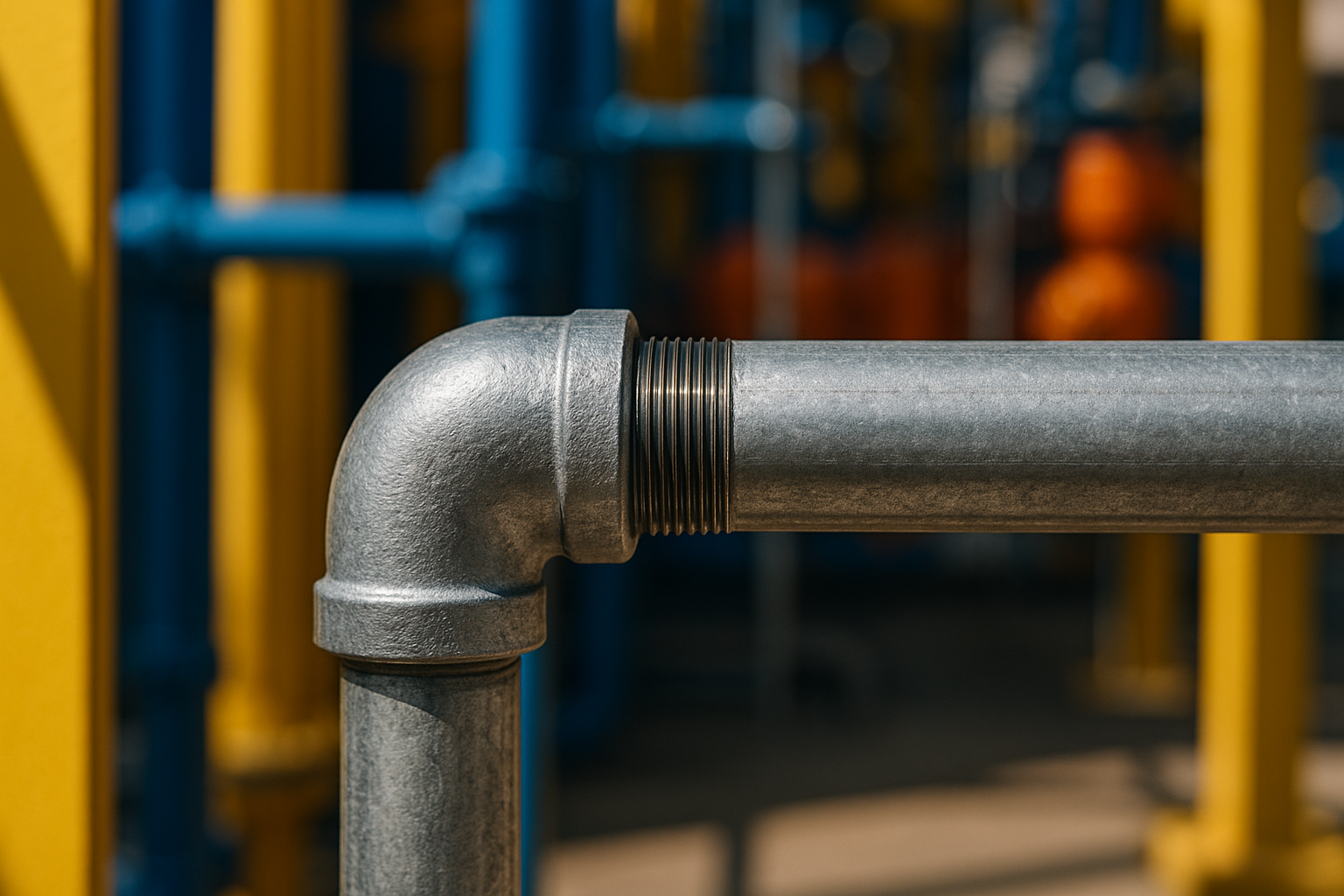

Tube acier galvanisé fileté : le guide essentiel (EN 10241 / ISO 7-1)

Home Invasion |

Solid som stål, men beskyttet mod rust, er det gevindskårne galvaniserede rør referencen for vand-, trykluft- og lavtryksdampsystemer. Denne guide samler alle mål EN 10241 / ISO 7-1, forklarer galvaniseringsprocessen og hjælper dig med at vælge den rigtige diameter og længde.

Sortiment Home Invasion: fra ¼″ (DN 8) til 4″ (DN 100)

  • ¼″ (DN 8): 50 – 300 mm
  • ⅜″ (DN 10): 50 – 500 mm
  • ½″ (DN 15) ➜ 4″ (DN 100): 40/50 mm → 2 000 mm

1. Hvordan foregår galvaniseringen?

Efter skæring og gevindskæring er røret:

  1. Affedtet og derefter afskallet (svag syre)
  2. Flusset i et chloridbad for at aktivere overfladen
  3. Dyp i smeltet zink ved 450 °C: stålet danner med zinken et legeringslag Fe-Zn ≈ 55 µm (≈ 400 g/m²)
  4. Tørret med "luftkniv" for at udjævne tykkelsen

Dette ofrede lag beskytter stålet: selv ridset vil det korrodere i stedet for stålet – det er katodisk beskyttelse. I en tør indendørs atmosfære (ISO 12944 C1 til C3) tæres zinken meget langsomt: det er denne tykkelsesreserve, der afgør rørets levetid.

2. Hvad EN 10241-standarden foreskriver

2.1 Minimumsvægtykkelser

Tykkelserne nedenfor er dem for gevindrør i mellemserie (M) efter EN 10255, som niplerne skæres ud af: EN 10241 gælder gevindfittings, ikke rørets vægtykkelse.

Vægtykkelser for gevindrør EN 10255 mellemserie – stål S195T
DN Tommer Ø udv. (mm) Vægtykkelse (mm) Indv. Ø (mm)
8 ¼″ 13,5 2,3 8,9
10 ⅜″ 17,2 2,3 12,6
15 ½″ 21,3 2,6 16,1
20 ¾″ 26,9 2,6 21,7
25 1″ 33,7 3,2 27,3
32 1 ¼″ 42,4 3,2 36,0
40 1 ½″ 48,3 3,2 41,9
50 2″ 60,3 3,6 53,1
65 2 ½″ 76,1 3,6 68,9
80 3″ 88,9 4,0 80,9
100 4″ 114,3 4,5 105,3

Det gevindrør, vi sælger — nipler — er af vores leverandør angivet til PN 20 bar. De 50 bar, man undertiden ser nævnt, er nominaltrykket for muffer, ikke for røret.

2.2 Vores skæretolerancer

  • L ≤ 300 mm: −0 / +2 mm
  • 300 < L ≤ 2 000 mm: −0 / +3 mm

2.3 Konisk BSP T gevind

Det udvendige gevind R (konisk 1: 16, flankevinkel 55°) skrues ind i et indvendigt gevind Rp (cylindrisk). Tætningen sker på flankerne: pakgarn + pasta eller PTFE 0,2 mm på 2-3 gevind, derefter tilspænding en kvart til en halv omgang med nøgle.

2.4 Gevindlængde & indstik

To mål tæller. Indskruningslængden er det, der går ind, når man spænder med hånden; den nyttige gevindlængde er det, man kan få i, når man afslutter med nøglen. Begge er tabelleret i EN 10226-1 (tabel 1), og det er den sidste, vores 3D-konfigurator anvender, afrundet til millimeter: i ¾″ skal du regne med 15 mm pr. fitting, ikke 10.

L2 ISO 7-1 — gevindlængder
DN Tommer Håndspændt (mm) Nyttig gevindlængde (mm)
8 ¼″ 6 9,7
10 ⅜″ 6,4 10,1
15 ½″ 8,2 13,2
20 ¾″ 9,5 14,5
25 1″ 10,4 16,8
32 1 ¼″ 12,7 19,1
40 1 ½″ 12,7 19,1
50 2″ 15,9 23,4
65 2 ½″ 17,5 26,7
80 3″ 20,6 29,8
100 4″ 25,4 35,8

3. Tilgængelige diametre & længder

Her er de tilgængelige forudskårne længder:

Galvaniserede rør – standardlængder
DN Tommer Ø udv. Længder (mm)
8 ¼″ 13,5 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300
10 ⅜″ 17,2 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500
15 ½″ 21,3 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000
20 ¾″ 26,9 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000
25 1″ 33,7 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000
32 1 ¼″ 42,4 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000
40 1 ½″ 48,3 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000
50 2″ 60,3 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000
65 2 ½″ 76,1 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000
80 3″ 88,9 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000
100 4″ 114,3 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000

Resumé: DN 8 max 300 mm • DN 10 max 500 mm • DN 15 → DN 100 op til 2 000 mm.

Se alle tilgængelige længder

4. Korrekt dimensionering af din installation

4.1 Tre nøgleparametre

Kriterium God praksis Formel / reference
Flow Hastighed ≤ 3 m/s (vand) ; ≤ 10 m/s (luft) v = Q / (π·D²/4)
Tryktab ≈ 1,5 til 3 kPa/m i DN 20 ved 1,5–2 m/s (vores beregning); for trykluft sigter man normalt efter under 10 % af fortrykket ΔP/L = f · ρ·v² / (2·D), f ≈ 0,03 for stål
Tryk PN 20 alle diametre Stål S195T + emin

⚡ Koldt vand DN 15 → 24 L/min ved 2 m/s (37 L/min ved 3 m/s); Luft 8 bar DN 25 → 1 000 L/min fri luft, altså ≈ 3 m/s i røret.

4.2 Længde: enkelt stykke eller samling?

≤ 2 000 mm: ét enkelt fabriksrør — færre fittings, mindre spild.

> 2 000 mm: saml to stænger med en muffe Rp; sørg for en mellemliggende støtte, da et DN 100 på 2 m allerede vejer ~30 kg.

5. Trin for trin montering

En omhyggelig montering sikrer tæthed og lang levetid.

Trin Handling Detalje
1 Rengøring Affedt gevindene, fjern spåner.
2 Tæthed Pakning + pasta eller PTFE 0,2 mm (2-3 gevind).
3 Spænding ¼–½ omgang med nøgle efter håndspænding. Vores leverandører offentliggør intet moment i N·m for disse koniske gevind: det er dette pejlemærke, der tæller.
4 Kontrol Test 1,5 × driftstryk; ingen lækage efter 5 min.

6. Ofte stillede spørgsmål

Kan jeg male et galvaniseret rør?
Ja: affedtning, let slibning, epoxyprimer og derefter lak.
Maksimal brugstemperatur?
120 °C kontinuerligt (grænse for pakning/pasta).
Egnet til drikkevand?
Zinklag ≥ 55 µm; skyl før ibrugtagning. Til drikkevand kan du bede os om partiets sundhedsattest.
Nominaltryk for rørene?
PN 20 bar for nipler, altså for de gevindrør vi sælger; muffer er angivet til 50 bar.
Længdetolerance?
−0 /+ 2 mm ≤ 300 mm; −0 /+ 3 mm > 300 mm.
Tilbudte længder efter diameter?
  • ¼″ (DN 8, Ø 13,5): 50 – 300 mm
  • ⅜″ (DN 10, Ø 17,2): 50 – 500 mm
  • ½″ (DN 15, Ø 21,3): 40 – 2 000 mm
  • ¾″ (DN 20, Ø 26,9): 40 – 2 000 mm
  • 1″ (DN 25, Ø 33,7): 50 – 2 000 mm
  • 1 ¼″ (DN 32, Ø 42,4): 50 – 2 000 mm
  • 1 ½″ (DN 40, Ø 48,3): 50 – 2 000 mm
  • 2″ (DN 50, Ø 60,3): 50 – 2 000 mm
  • 2 ½″ (DN 65, Ø 76,1): 50 – 2 000 mm
  • 3″ (DN 80, Ø 88,9): 50 – 2 000 mm
  • 4″ (DN 100, Ø 114,3): 50 – 2 000 mm
BSP T, BSP P, NPT: forskelle?
BSP T konisk 55°; BSP P cylindrisk 55°; NPT konisk 60°.
Korte nipler 30 mm?
Ja: DN 10 → DN 25, efter tilbud.
Beregning af nettolængde mellem to vinkler?
Rørets længde + indstikket på hver side, dvs. 15 mm pr. side i DN 20 (se tabellen i § 2.4).
Kan jeg svejse et galvaniseret rør?
Svejsning mulig men ikke anbefalet: Zn-røg er giftige; foretræk gevindskæring.
