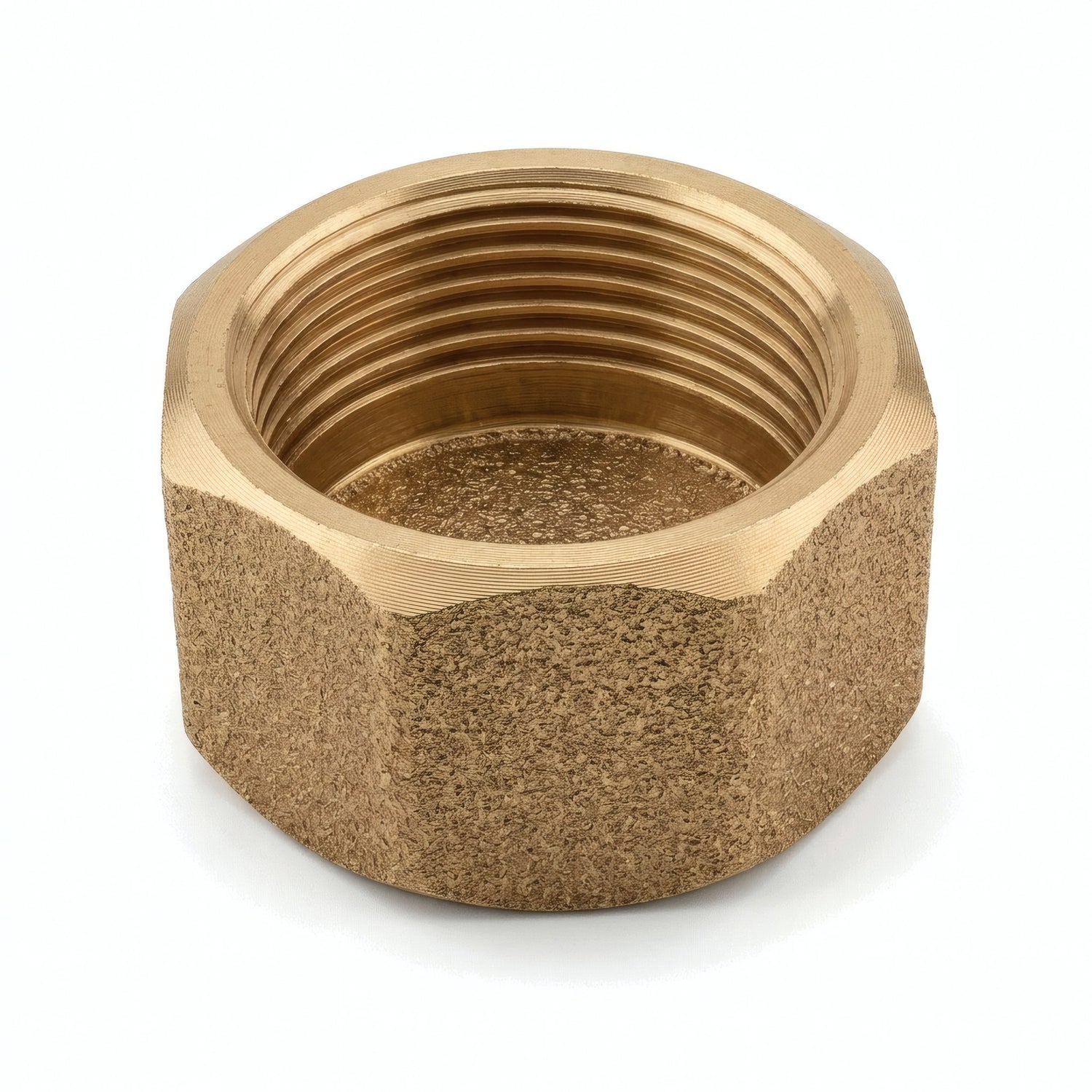

Endeprop indvendigt gevind messing
Endeprop med indvendigt gevind i messing til at skrue på, som muliggør aflukning af et rør eller en fitting med udvendigt gevind. Uundværlig for at afslutte en ledning pænt eller midlertidigt lukke en udgang. Gevind i overensstemmelse med ISO 228-1 BSPP.
Beskrivelse af Endeprop med Indvendigt Gevind i Messing
Denne endeprop med indvendigt gevind (gevind) skrues på et udvendigt gevind for at lukke enden af en kreds tæt. Den er kompatibel med alle udvendige fittings i samme størrelse, der sælges på siden.
Dens form med 6 kanter muliggør nem tilspænding og aftagning med nøgle. Montering uden svejsning. Som dekoration fungerer endeproppen som en æstetisk afslutning for at afslutte en samling af synlige messingfittings pænt.
Tekniske Egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Guldmessing |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tæthed | Med fladtætning garanteret (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Type | Indvendigt gevind (gevind) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og Installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husholdnings-VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakgarn for at sikre tæthed på udvendigt gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet

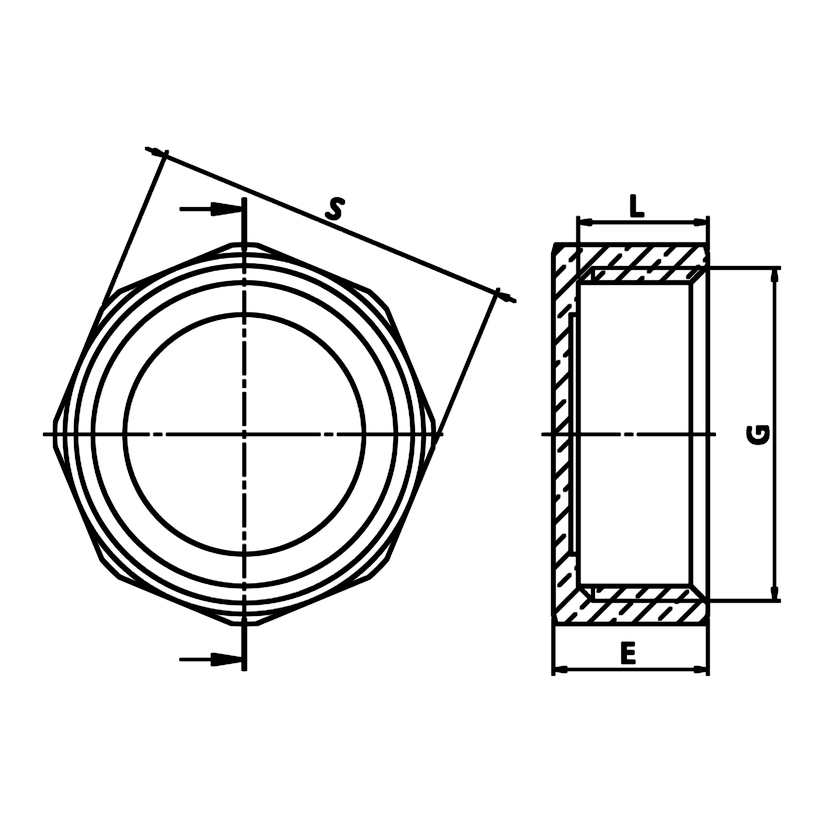

Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | S | L | E |
|---|---|---|---|---|
| 1/8" | 5x10 | 13 | 6 | 7.5 |
| 1/4" | 8x13 | 16 | 8 | 10 |
| 3/8" | 12x17 | 19 | 8.5 | 10.5 |
| 1/2" | 15x21 | 23 | 10 | 12 |
| 3/4" | 20x27 | 29 | 11 | 13 |
| 1" | 26x34 | 36 | 13 | 15.5 |
| 1"1/4 | 33x42 | 45 | 14 | 16.5 |
| 1"1/2 | 40x49 | 52 | 15.5 | 18.5 |
| 2" | 50x60 | 64 | 17 | 20 |
Størrelsesoverensstemmelser
Denne endeprop fås i følgende størrelser. Brug denne tabel til at finde overensstemmelsen mellem millimeter, tommer og DN.
| Størrelse (mm) | 5x10 | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|---|
| Tommer | 1/8'' | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN5 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Udvendig diameter rør | 10 mm | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
