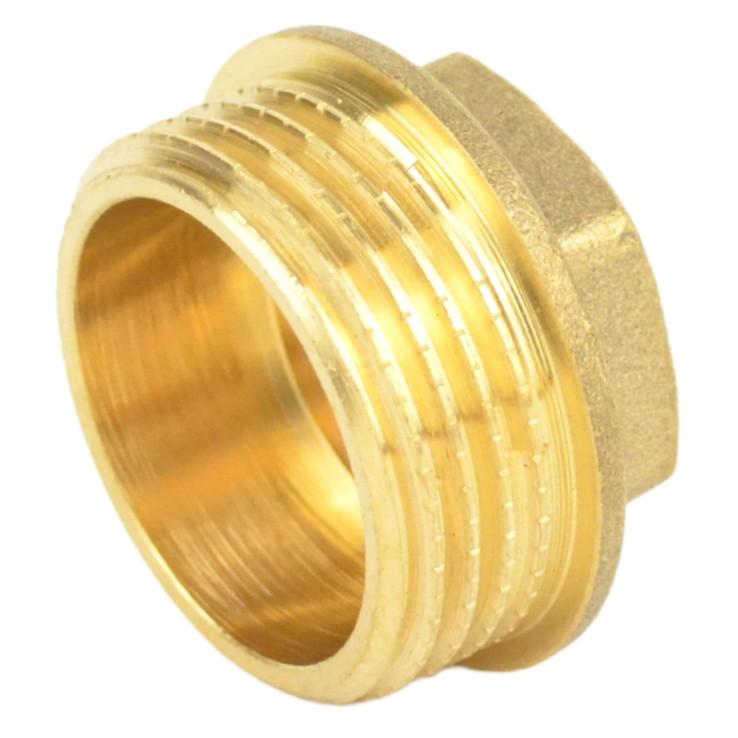

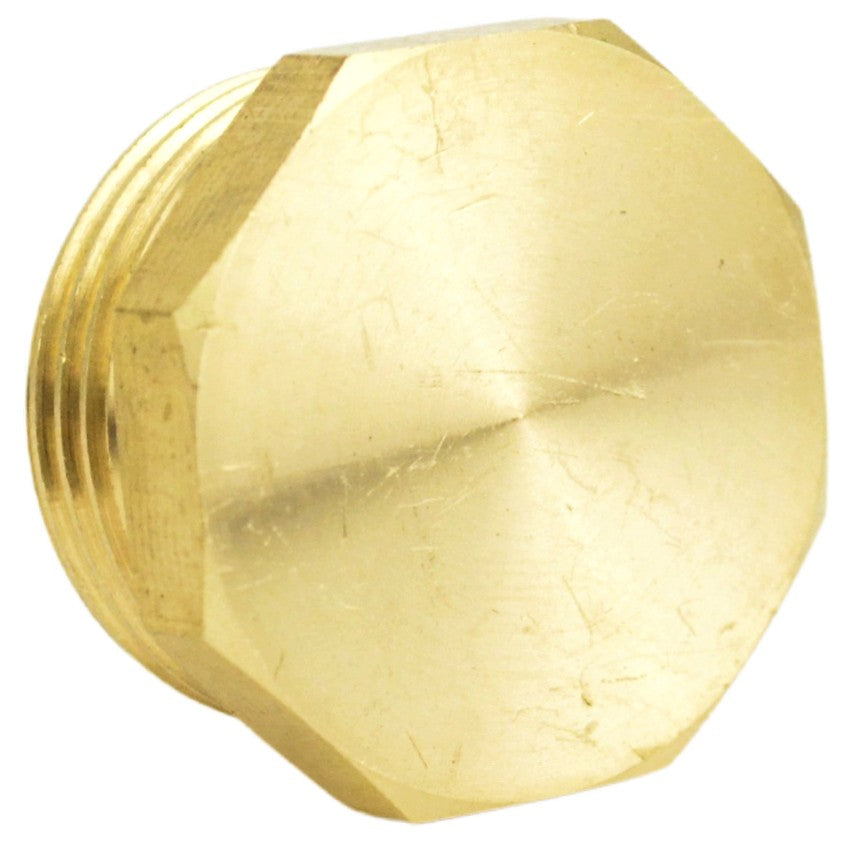

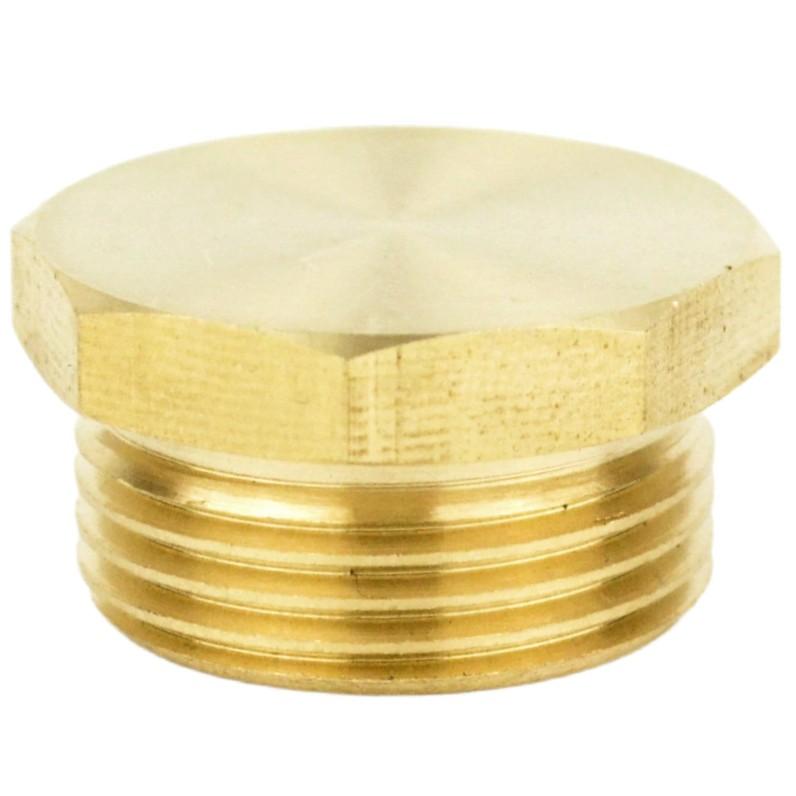

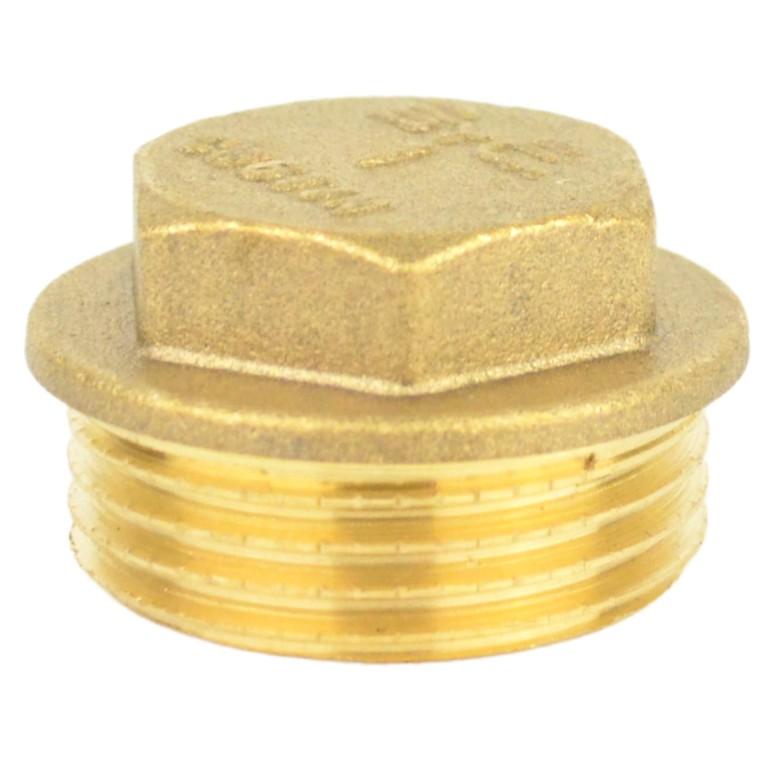

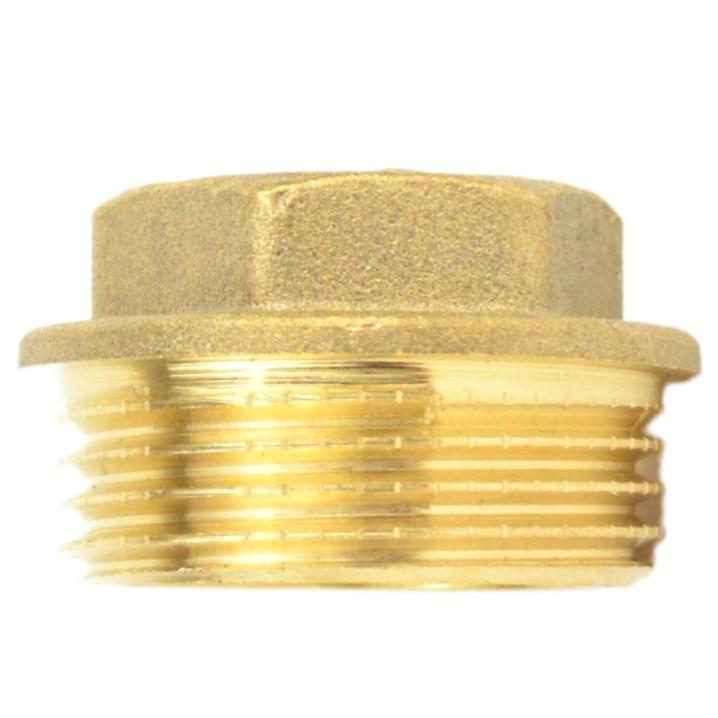

Endeprop udvendigt gevind messing
Endeprop udvendigt gevind i messing til at skrue i en fitting med indvendigt gevind. Gør det muligt at lukke en ubrugt udgang eller afslutte en installation. Gevind i overensstemmelse med ISO 228-1 BSPP.
Beskrivelse af Endeprop udvendigt gevind i messing
Denne endeprop udvendigt gevind (med gevind) skrues ind i en fitting med indvendigt gevind for at tætne en udgang hermetisk. Den bruges til at lukke en ubrugt afgrening, midlertidigt lukke en kreds, der venter på tilslutning, eller afslutte en dekorativ samling.
Kroppen med 6-kant gør det nemt at håndtere med nøgle. Installation uden svejsning. Som dekoration giver det en ren og elegant finish til enderne af dine messingkreationer, såsom lampefødder eller enderne af stænger.
Tekniske egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Guldmessing |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladt tætningsmiddel (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Type | Udvendigt gevind (med gevind) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængig af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængig af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og overensstemmelse
- Drikkevand : I overensstemmelse med bekendtgørelsen af 25. juni 2020 vedrørende materialer og metalprodukter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Hus VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industriel VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med minimum 1 mm tykkelse
- Spænd med skruenøgle eller skiftenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet
Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | UD | S | L | E |
|---|---|---|---|---|---|
| 1/8" | 5x10 | 5 | 13 | 5.5 | 9.5 |
| 1/4" | 8x13 | 8 | 16 | 7.5 | 11.5 |
| 3/8" | 12x17 | 11 | 19 | 8 | 13 |
| 1/2" | 15x21 | 14.5 | 23 | 9.5 | 14.5 |
| 3/4" | 20x27 | 19.5 | 29 | 10.5 | 16 |
| 1" | 26x34 | 25.5 | 36 | 12.5 | 18.5 |
| 1"1/4 | 33x42 | 33.5 | 45 | 13.5 | 20 |
| 1"1/2 | 40x49 | 39 | 52 | 15 | 22.5 |
| 2" | 50x60 | 50 | 64 | 16.5 | 25.5 |
Størrelsesoverensstemmelser
Denne endeprop fås i følgende størrelser. Brug denne tabel til at finde overensstemmelse mellem millimeter, tommer og DN.
| Størrelse (mm) | 5x10 | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|---|
| Tommer | 1/8'' | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN5 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Udvendig diameter på rør | 10 mm | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

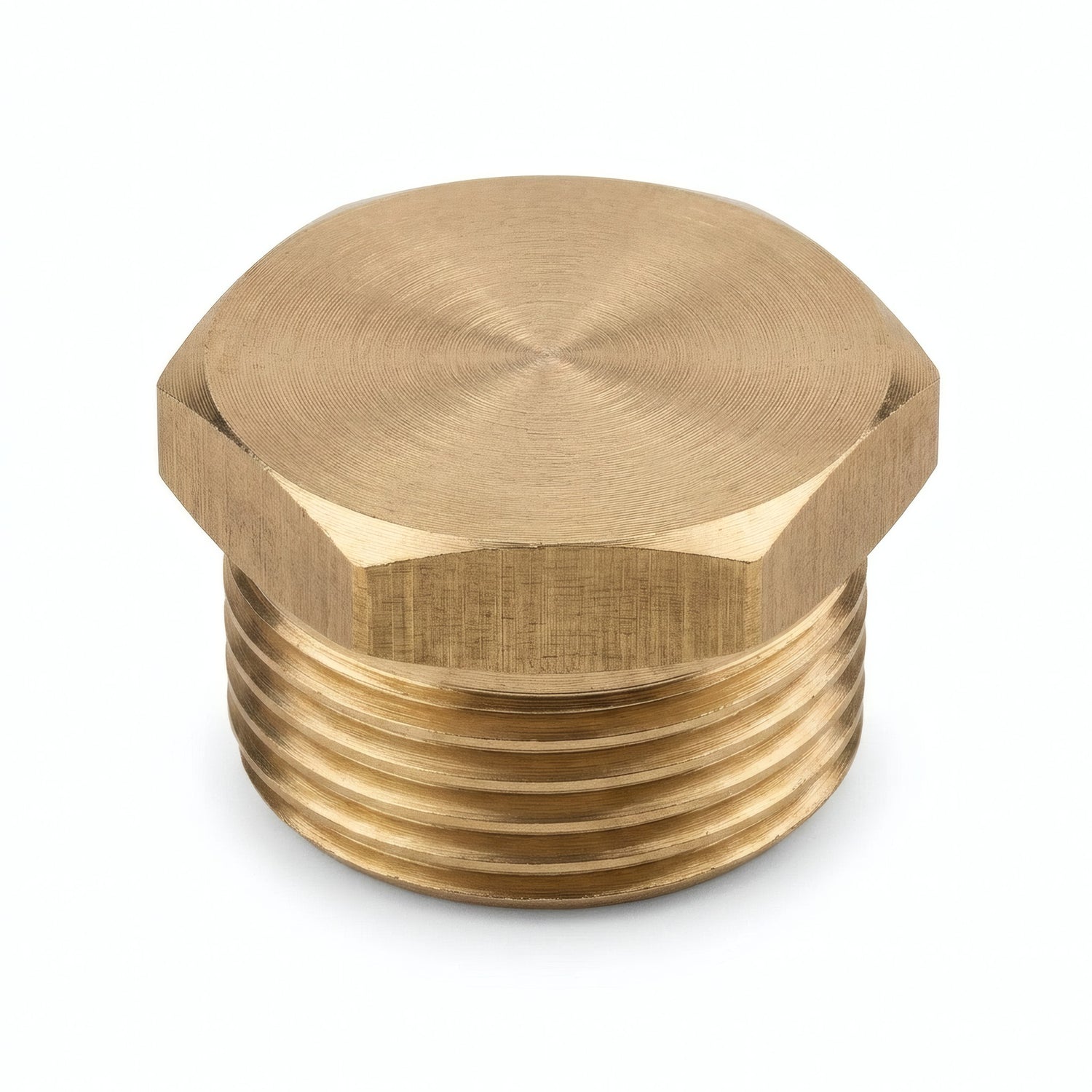

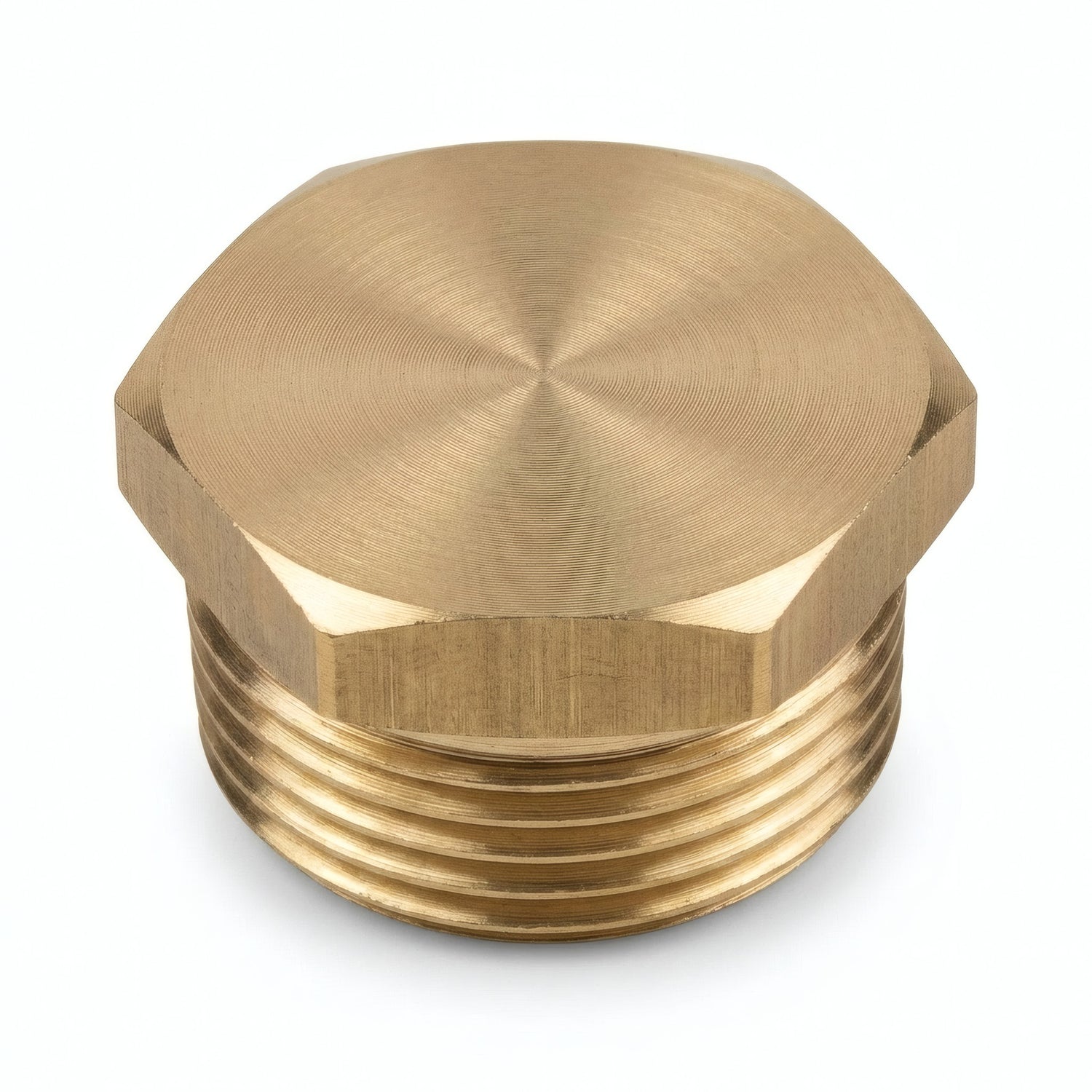

Udseendet på delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
At kombinere med
Kompatible produkter: Alle messing fittings
