Kontramøtrik sort støbejern

• Materialer: Smedbart sort støbejern
• Farve: Grå / Mørkegrå

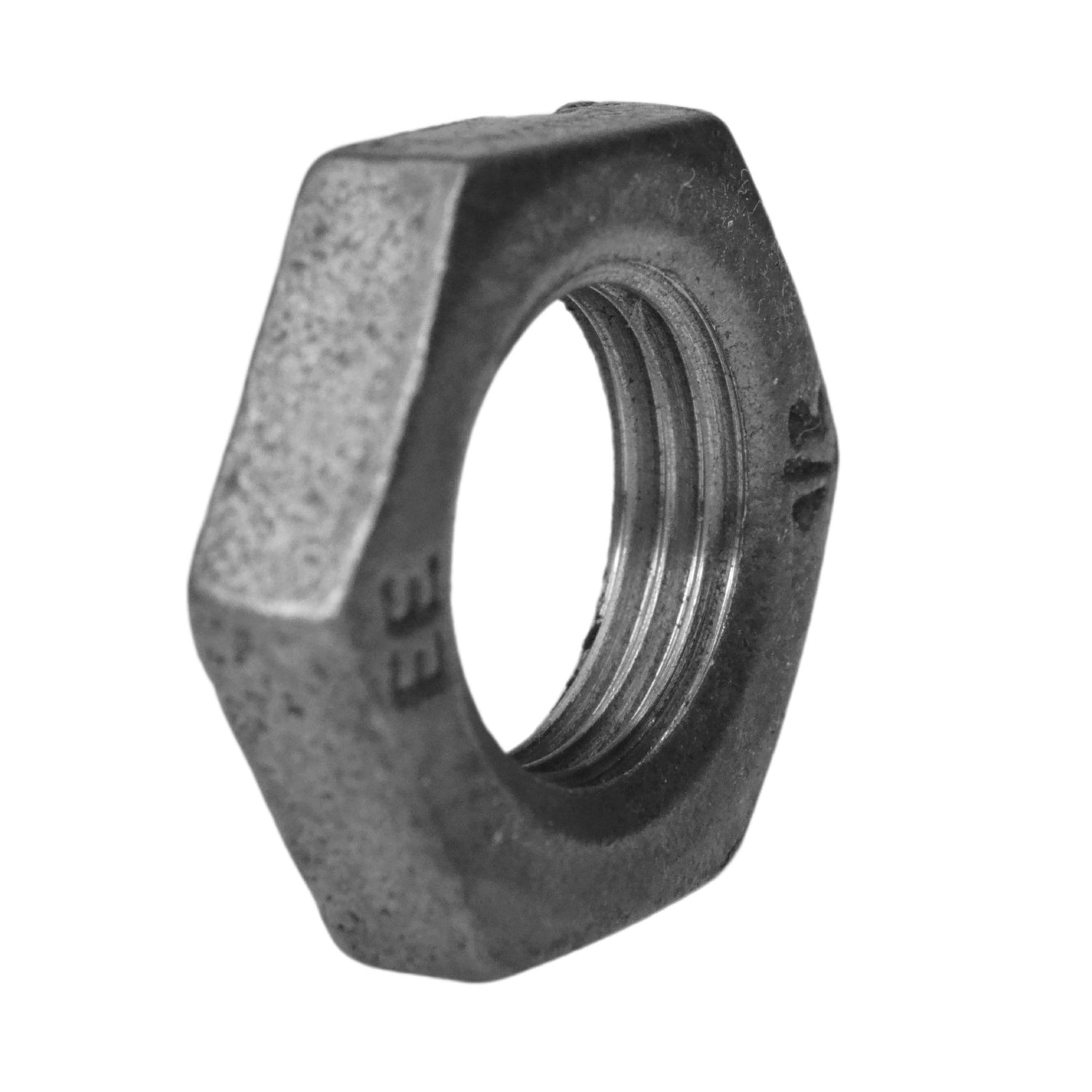

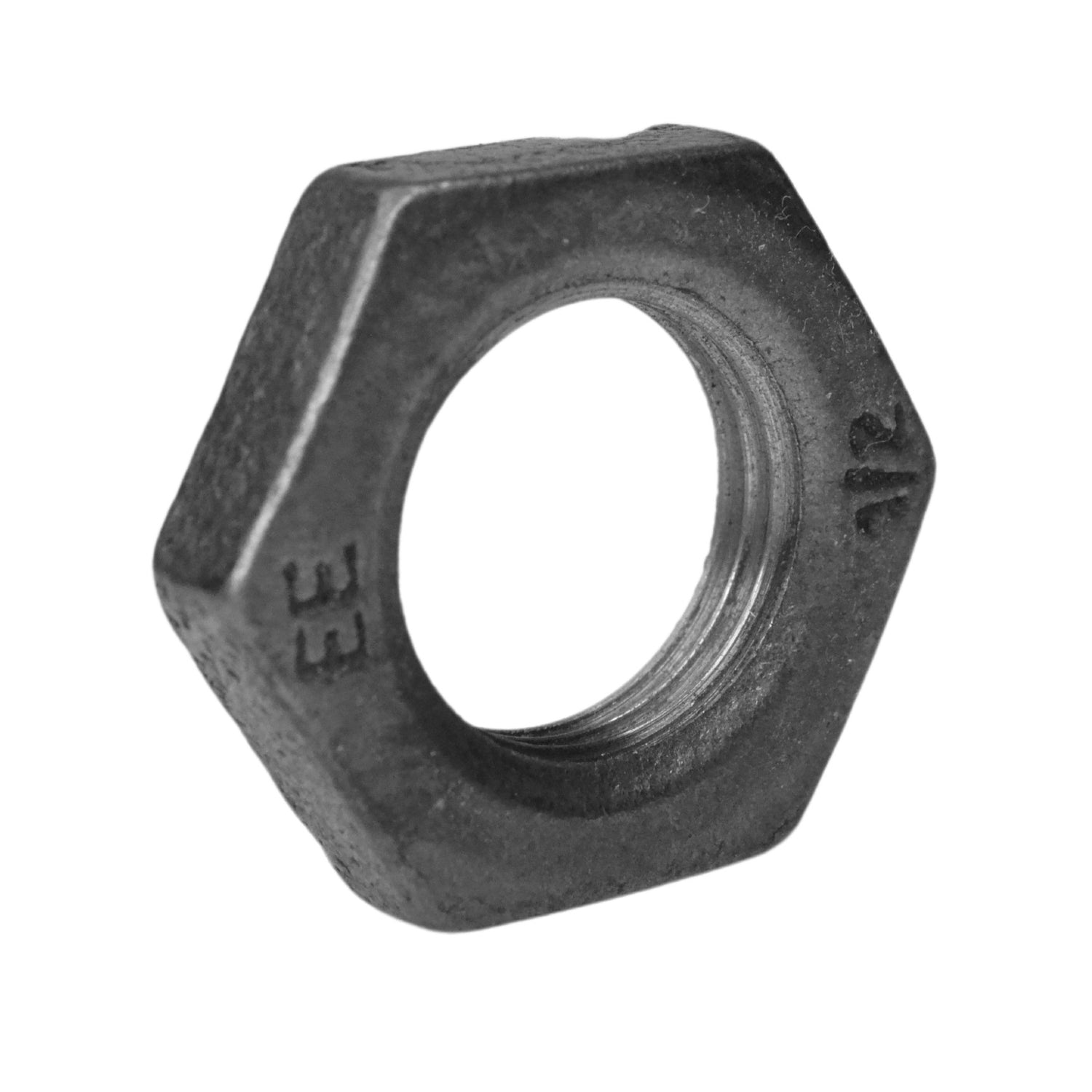

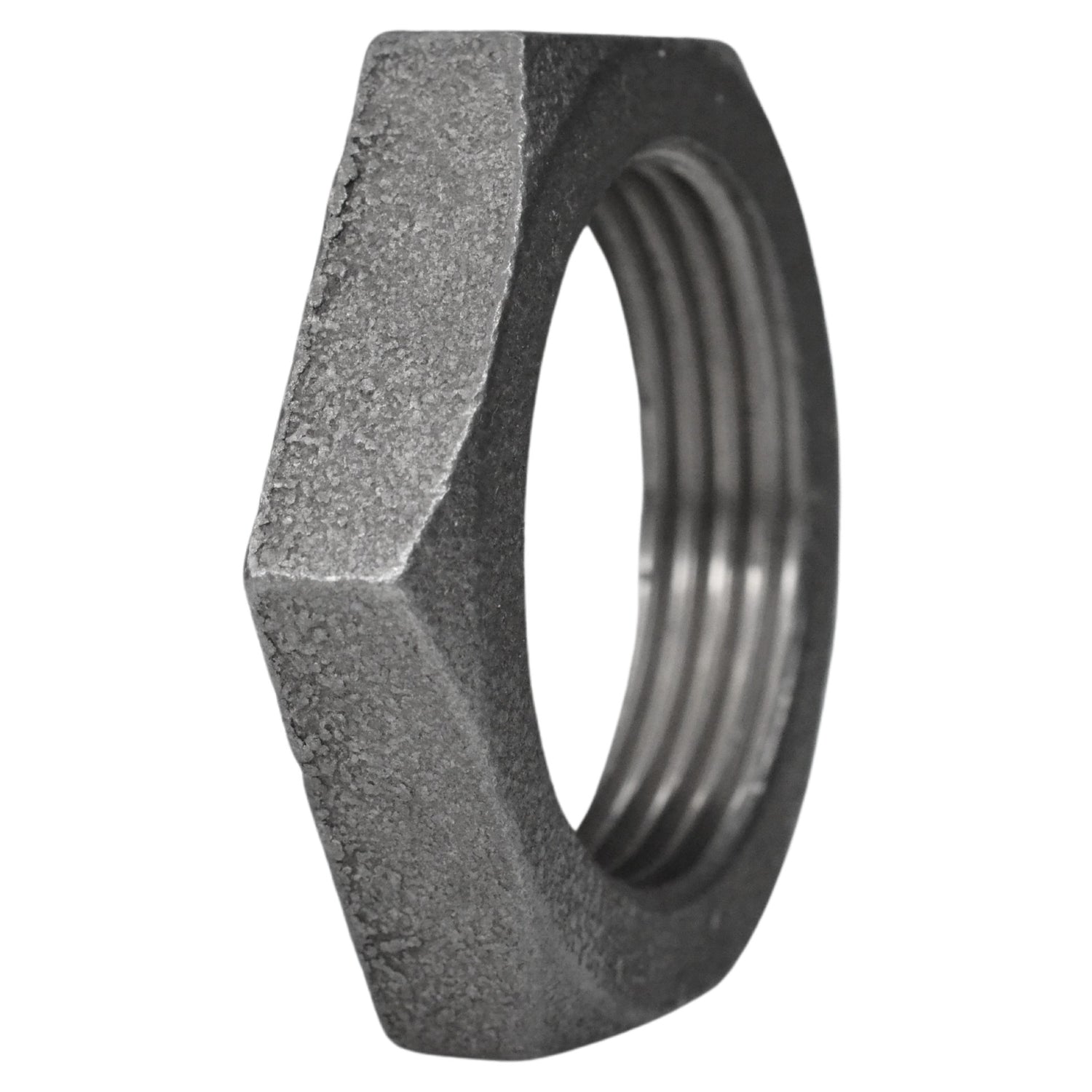

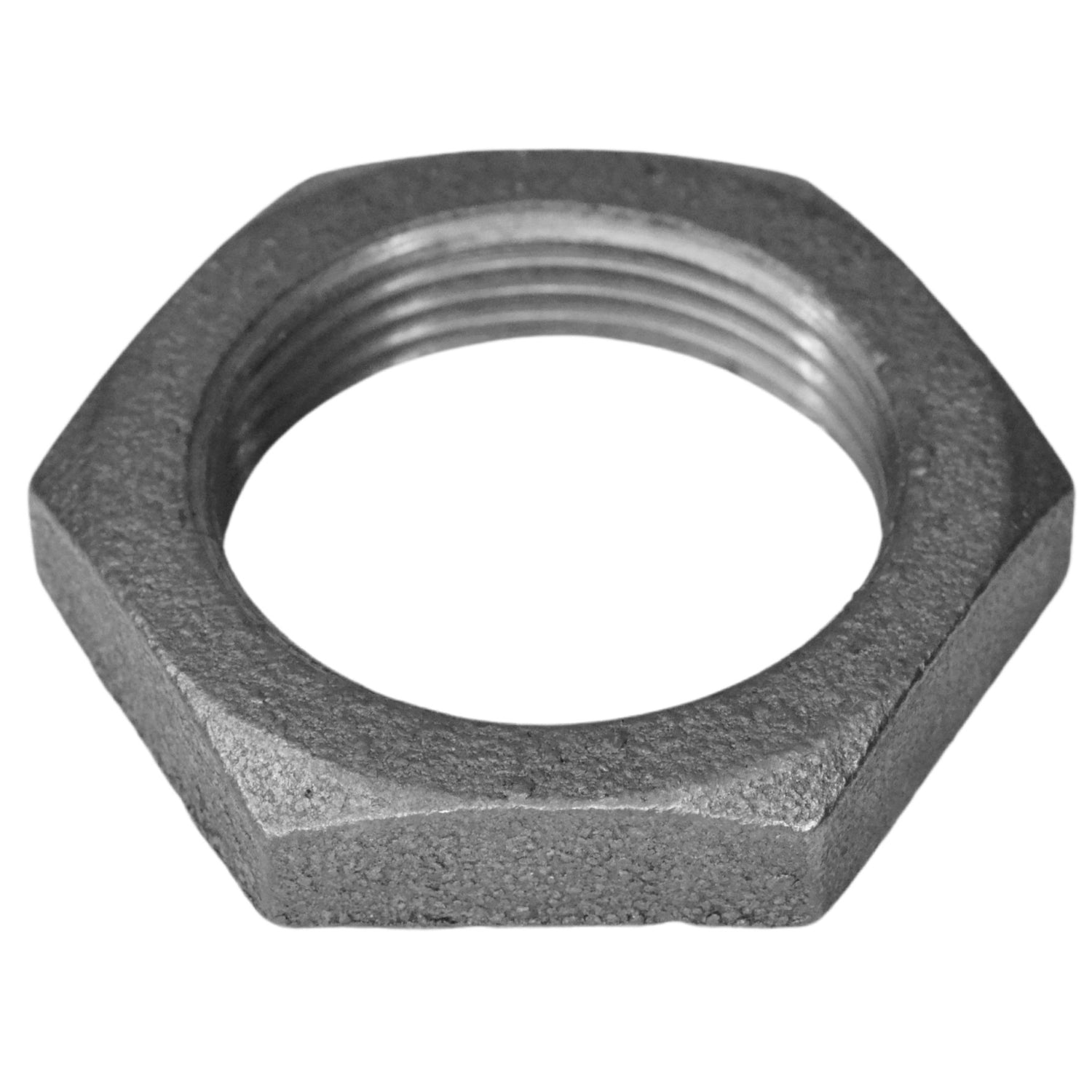

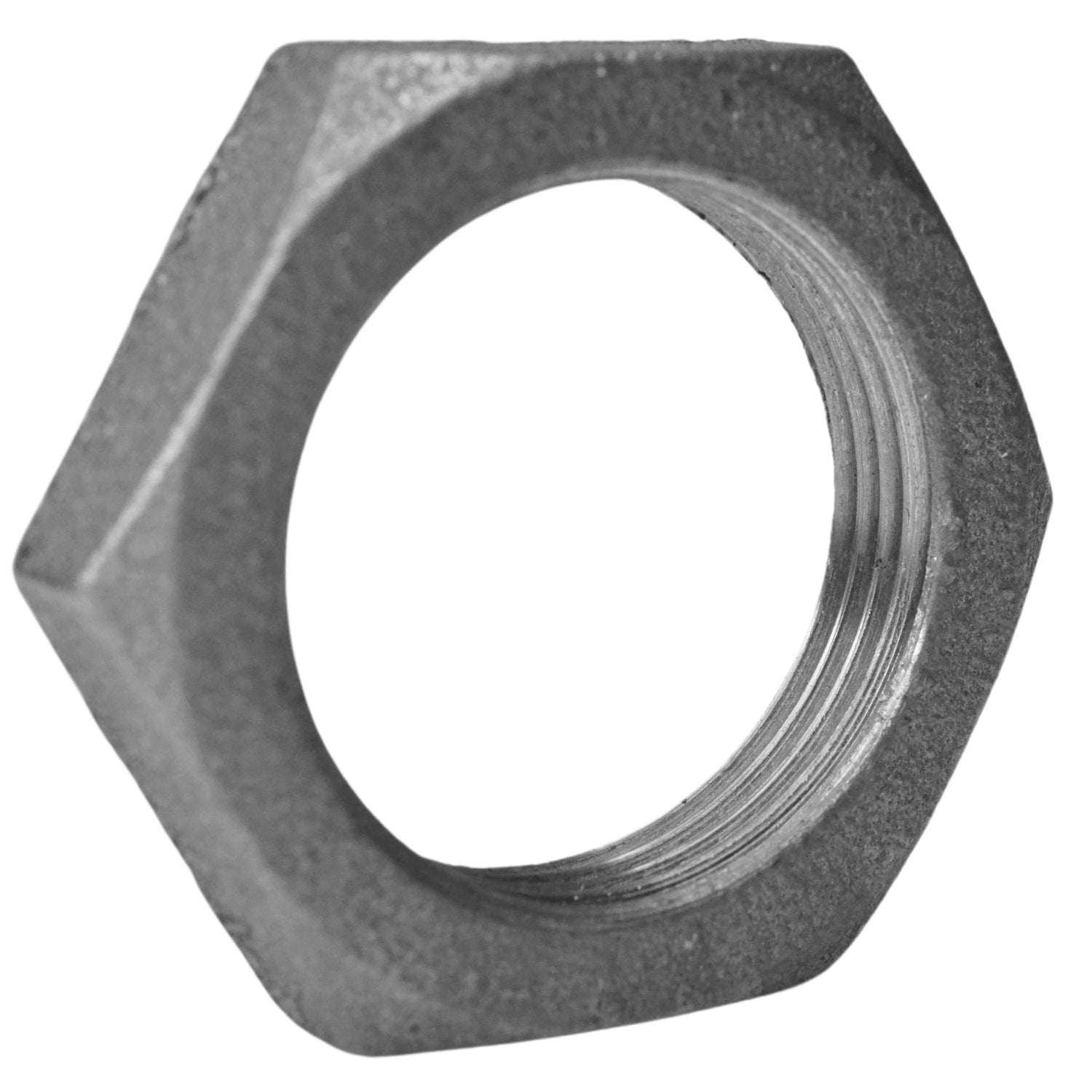

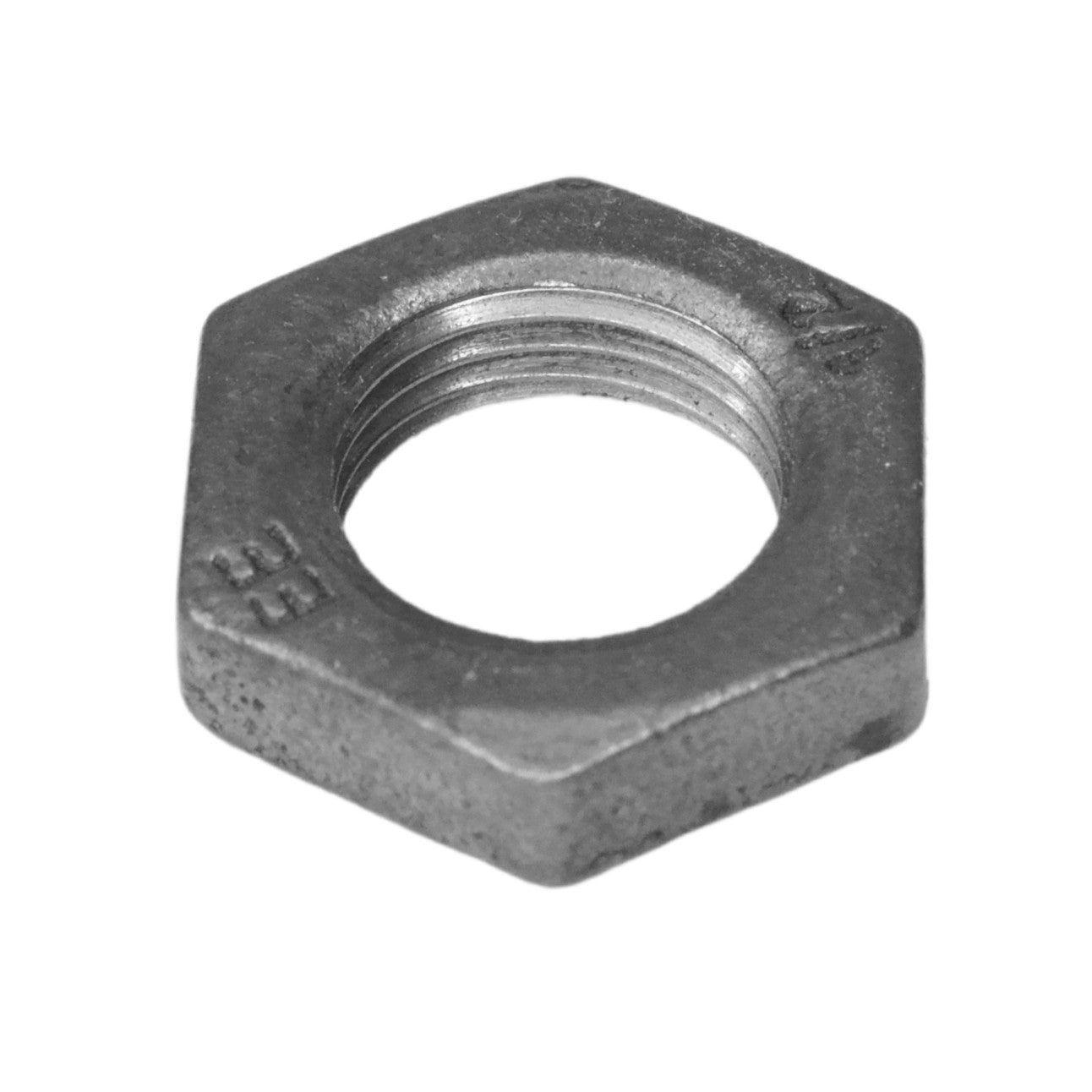

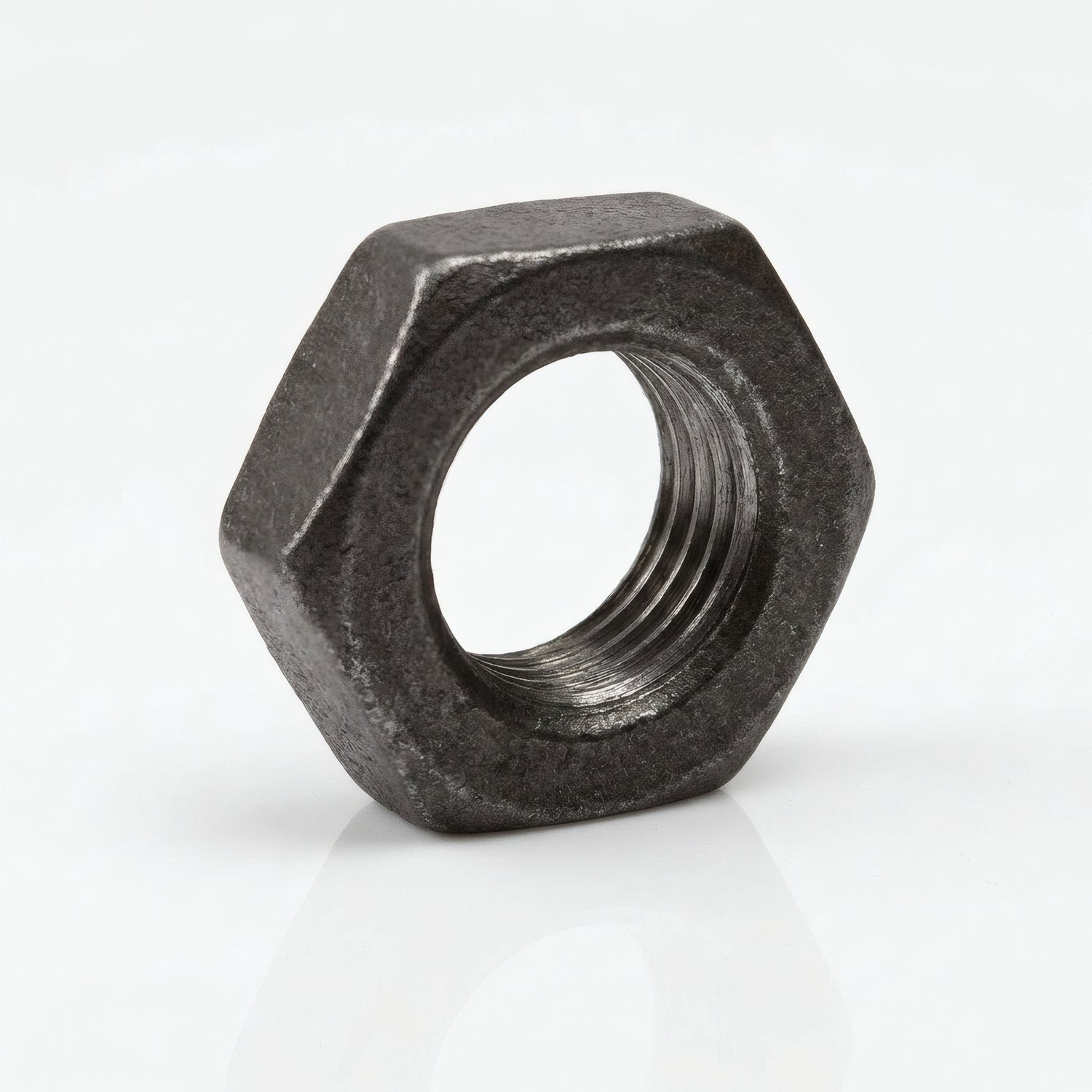

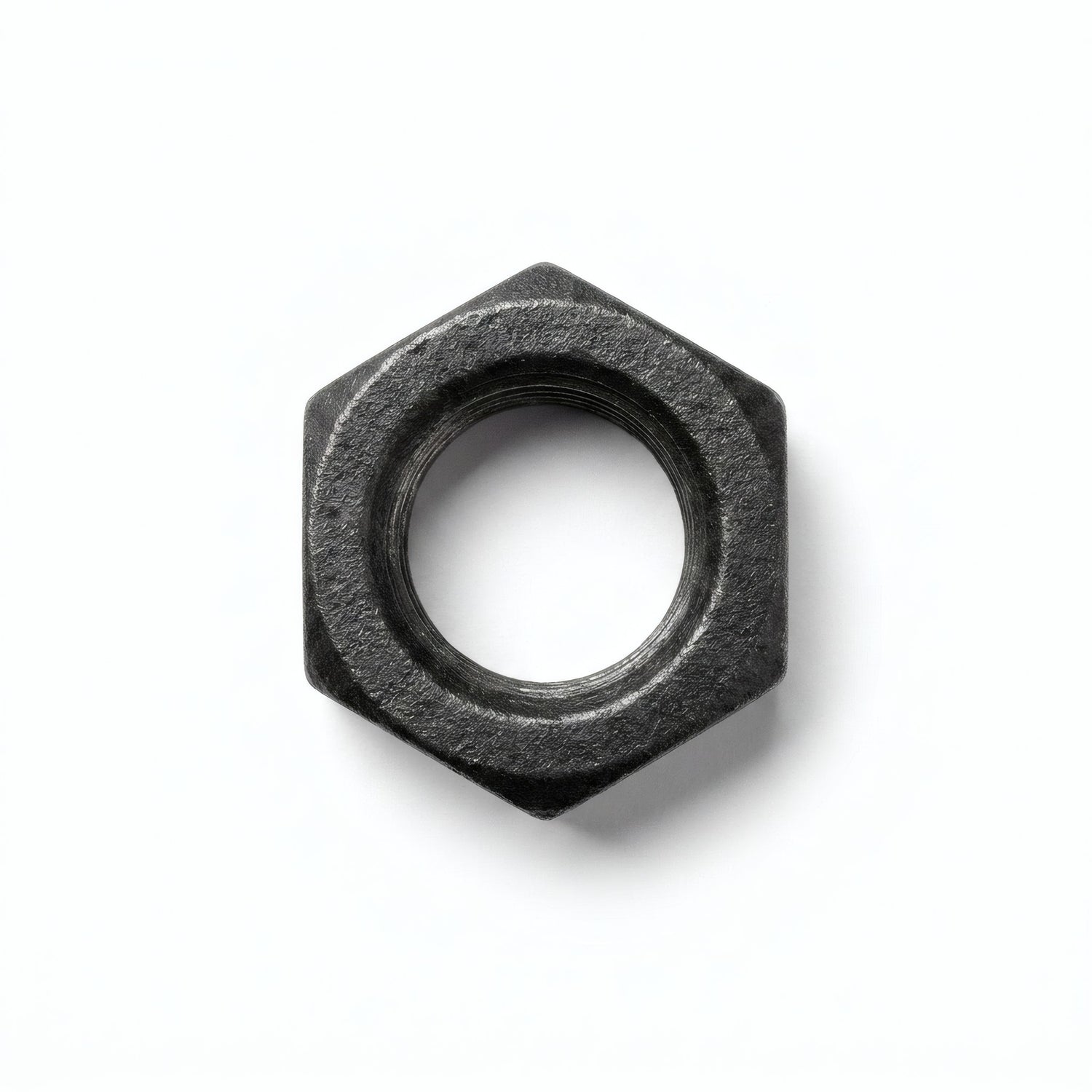

Kontramøtrikken i sort støbejern (ref. 312) er en hul sekskantmøtrik, der skrues på et udvendigt gevind for at låse en fitting i position. Den forhindrer utilsigtet løsning på grund af vibrationer eller termiske belastninger.

Hvad bruges en kontramøtrik til?

I VVS skal visse fittings (nippel, forlængelse, ventil…) låses fast efter tilspænding. Kontramøtrikken skrues mod den indvendige fitting, hvor det udvendige gevind er engageret: de to dele låses mod hinanden. Dette princip om dobbelt fastspænding er nødvendigt på installationer, der udsættes for vibrationer eller termiske cyklusser.

I industriel dekoration kan kontramøtrikken også fungere som et æstetisk element eller som stop på et rør med gevind.

Egenskaber

• Standard: Fremstillet i overensstemmelse med EN 10242 og ISO 49. Smedbart støbejern klasse EN-GJMW-400-5 (i henhold til EN 1562).
• Gevind: Cylindrisk indvendigt gevind (Rp), i henhold til ISO 7-1 (BSP).
• Pålidelighed: 100% af fittings testet for tæthed.
• Materialer: smedbart sort støbejern
• Farve: mørkegrå

Brugsbetingelser

• Max temperatur: 155°C (vand).
• Kompatibilitet: Drikkevand, spildevand, gas, damp, ikke-korroderende væsker.

Dimensioner på kontramøtrik i sort støbejern

Rul vandret i tabellen for at se alle mål.

Størrelse i tommer	DN	Ø indvendigt×udvendigt (mm)	a (mm)	e ca. (mm)	s (mm)	Vægt (kg)
1/4"	DN8	8×13	6	22	19	0,013
3/8"	DN10	12×17	8	28	24	0,021
1/2"	DN15	15×21	8	37	32	0,028
3/4"	DN20	20×27	9	42	36	0,033
1"	DN25	26×34	10	53	46	0,065
1"1/4	DN32	33×42	11	62	54	0,095
1"1/2	DN40	40×49	12	68	60	0,110
2"	DN50	50×60	13	86	75	0,170
2"1/2	DN65	65×76	19	110	95	0,364
3"	DN80	80×90	22	120	105	0,421
4"	DN100	102×115	—	—	—	0,960

a = højde. e = plads mellem vinkler. s = mål på flad side.

At kombinere med

Kompatible produkter: Rør i sort stål · Fittings i sort støbejern
