Manometer radial, rustfrit stål, silikonefyldt

Manometer radial, rustfrit stål, silikonefyldt — Ø63 og Ø100

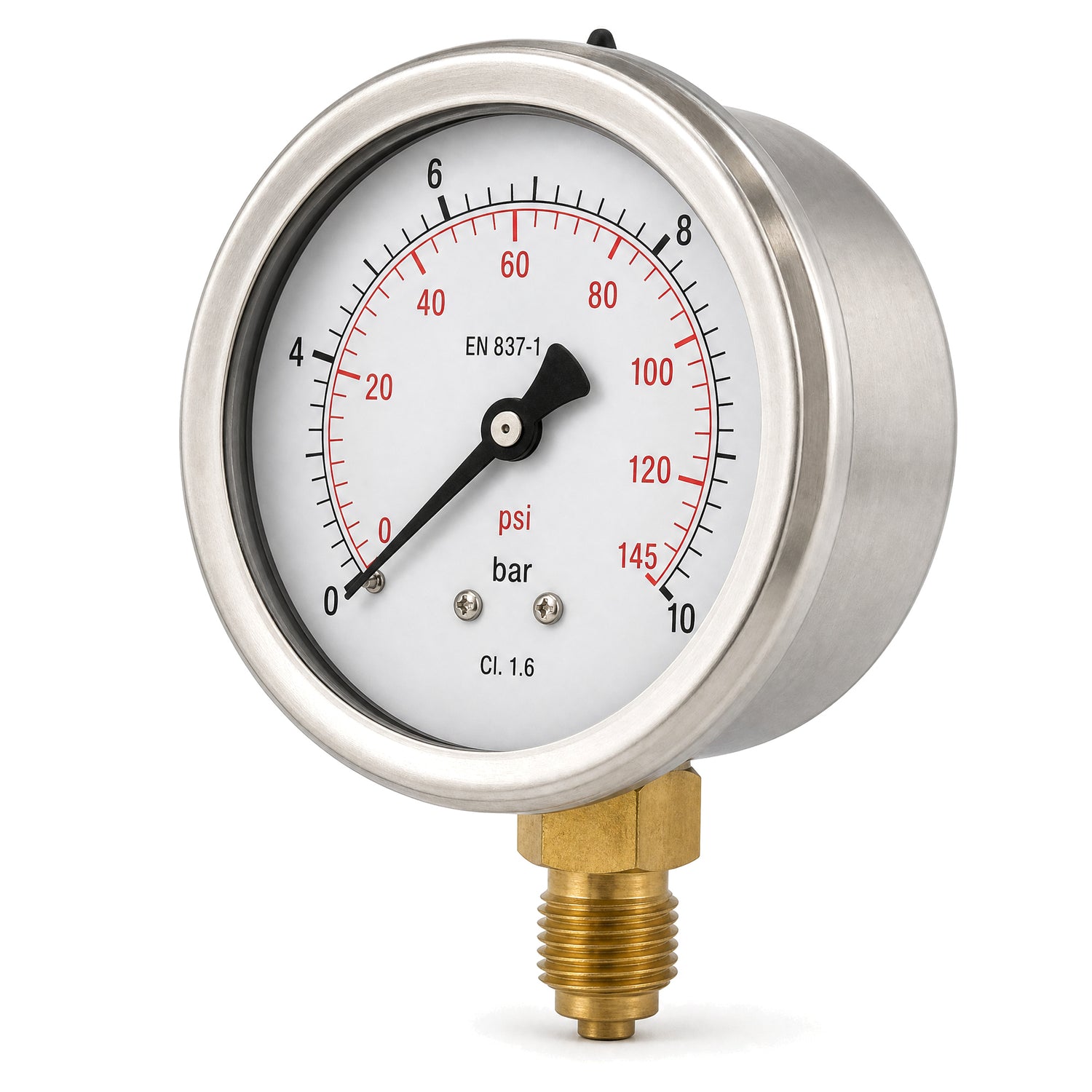

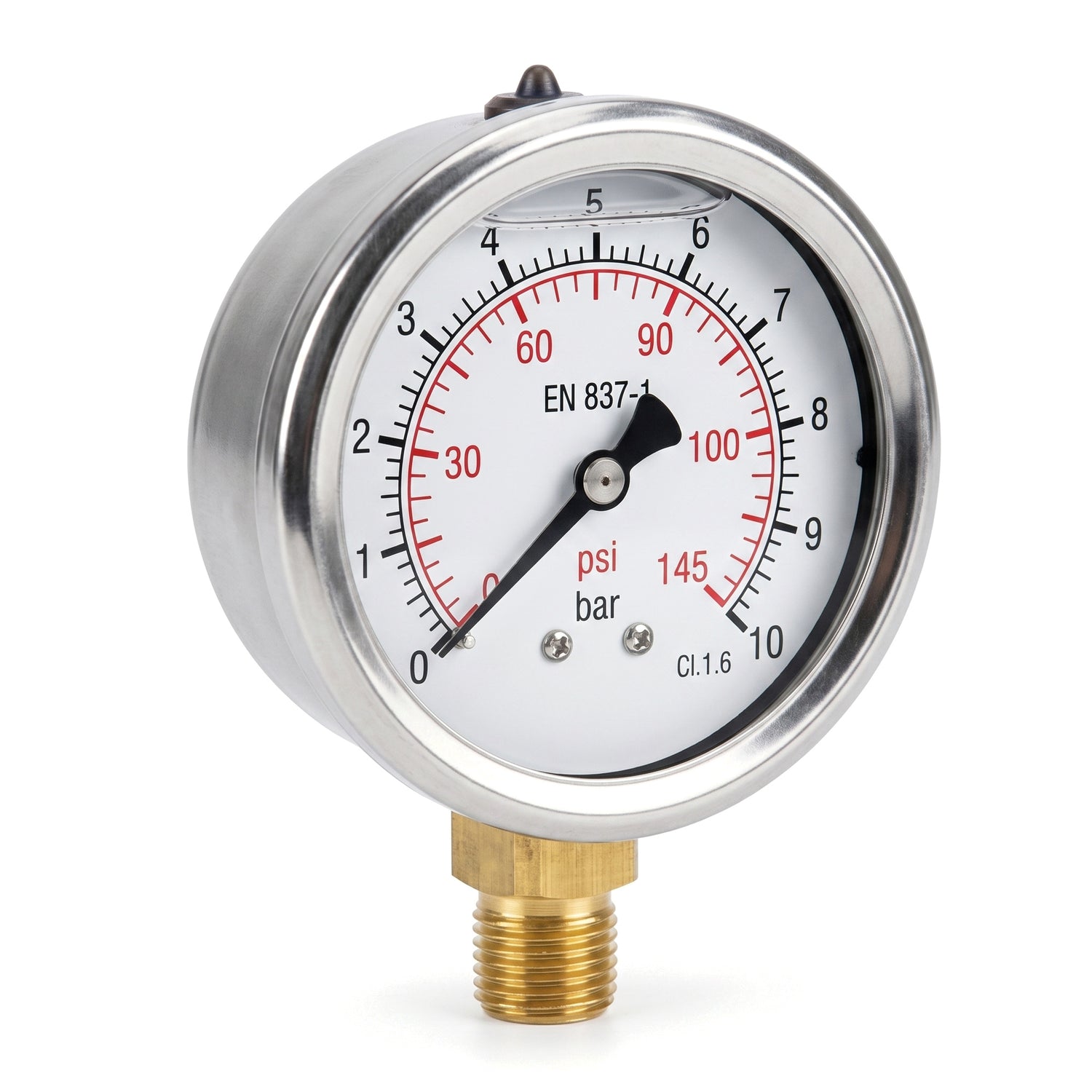

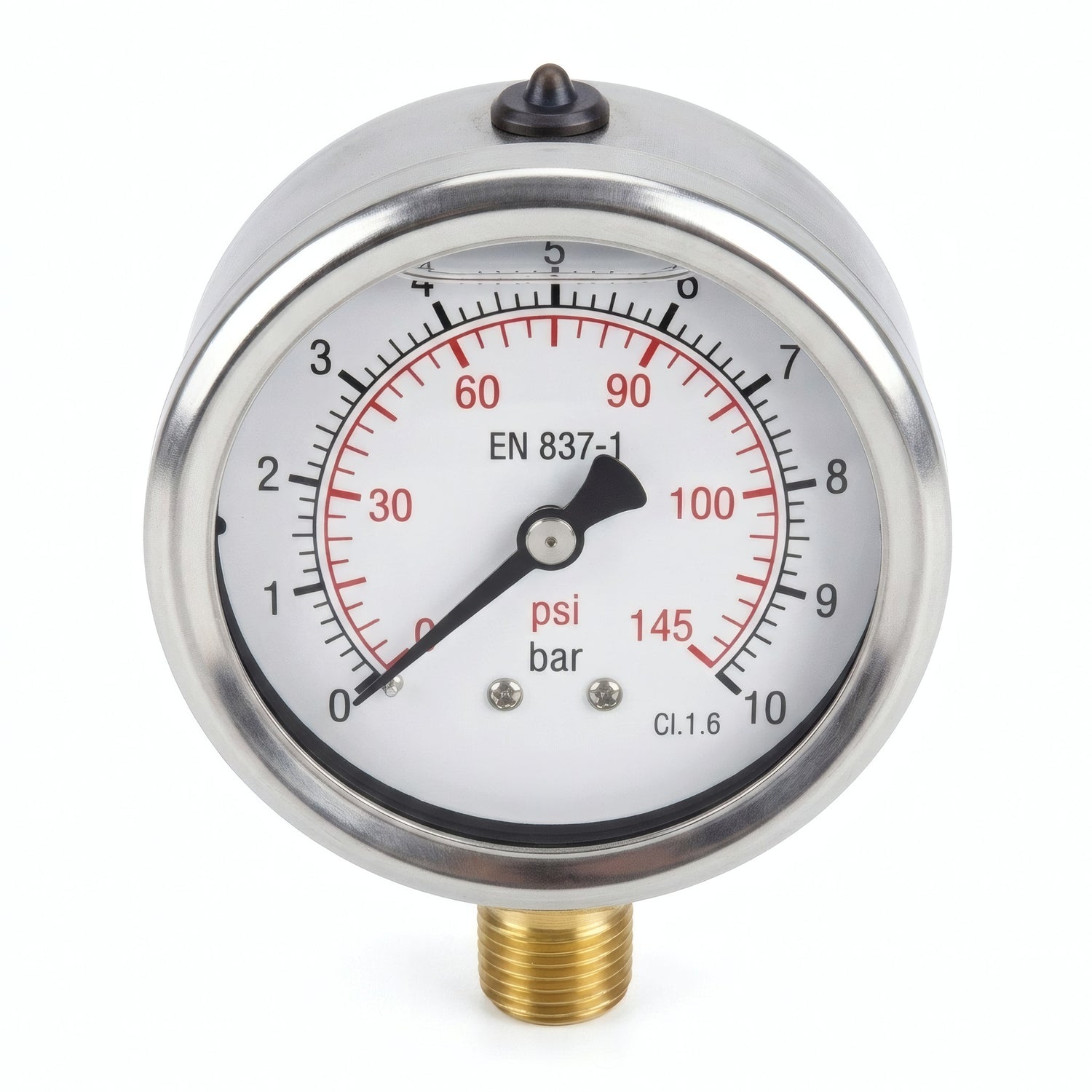

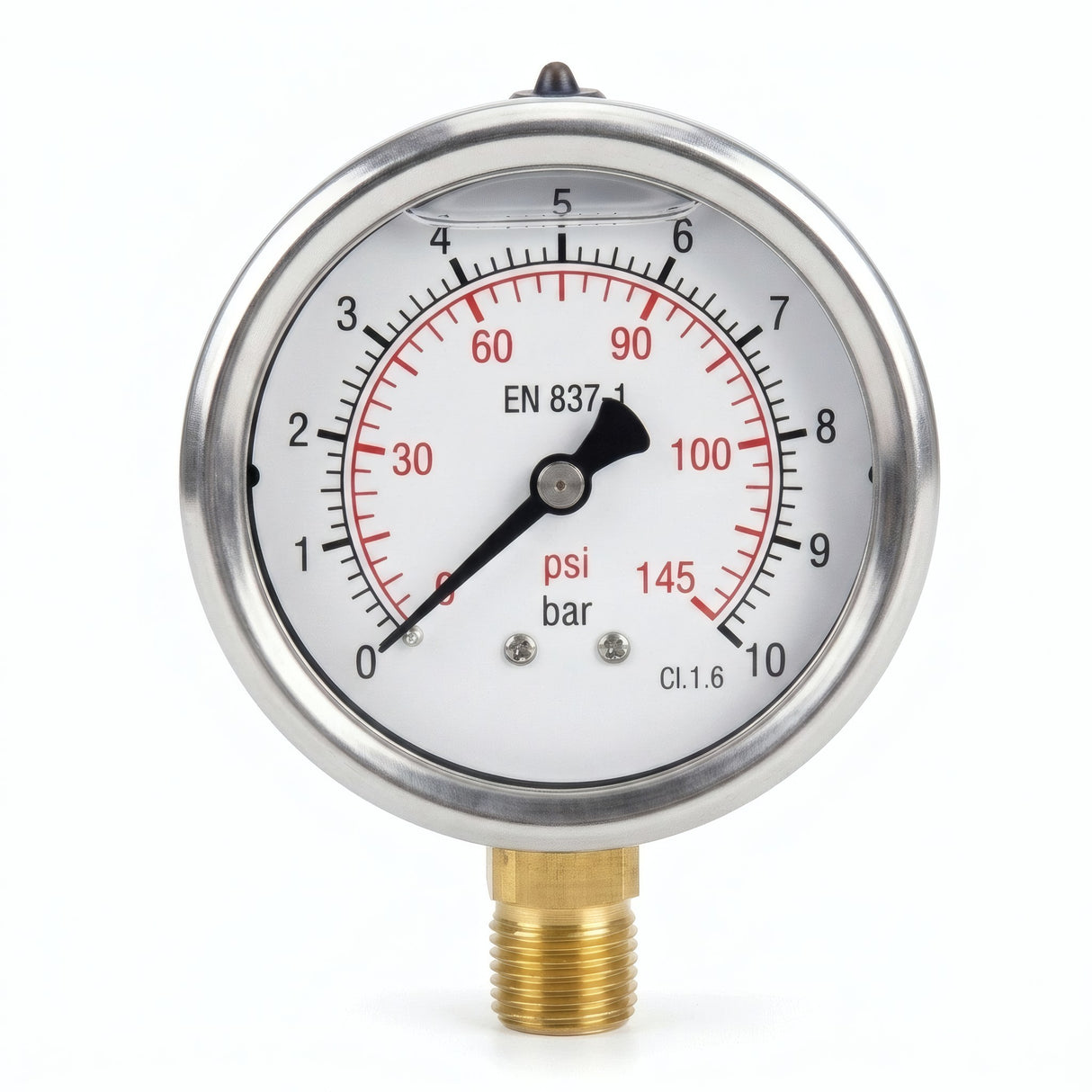

Et manometer til anlæg med vibrationer: trykforøger, pumpe, hydroforanlæg, vandingsnet. Huset i rustfrit stål 304 er fyldt med silikoneolie, der dæmper vibrationer og pulsationer: viseren står roligt, hvor et tørt manometer er forbudt. Pendant til glycerinmanometeret — med silikonefyldning. Udviklet, fremstillet og kontrolleret efter EN 837-1.

Producenten beregner det til anvendelser med vibrationer eller i fugtige omgivelser (kondens): pumperum, vandingsbrønd, værksted. Rude af glas, radial messingtilslutning BSPP, bar/psi-skala, nøjagtighedsklasse 1,6, enkeltkontrol på 5 målepunkter. To diametre: Ø63 (tilslutning 1/4") og Ø100 (tilslutning 1/2").

Hvilket måleområde?

• 0 til 6 bar — anlæg og kredsløb med lavt tryk: præcis aflæsning mellem 2 og 4 bar.
• 0 til 10 bar — almindelige trykforøgere og pumper: en trykafbryder, der kobler ud ved 4,5-5 bar, sætter viseren midt på skalaen, under de dynamisk tilladte 65 %.

Montering og tilslutning

Messingtilslutningen har et cylindrisk udvendigt BSPP-gevind (ISO 228-1): den skrues i enhver muffe af samme størrelse — T-stykke, muffe, fordeler eller ventil. Tætn på gevindet (PTFE-tape eller pakgarn), og spænd altid på nøglefladerne med en fastnøgle, aldrig på huset.

Er den tilgængelige muffe større end manometerets gevind, klarer en reduktion M/F tilpasningen: f.eks. en reduktion 1/2" > 1/4" til at montere et 1/4"-manometer på et 1/2"-T-stykke. Fås i tre udførelser: reduktion M/F i sort støbejern, galvaniseret reduktion M/F eller reduktion M/F i messing.

Til gennemgående montering i et skabspanel findes samme kvalitet med tilslutning bagpå: aksialt rustfrit manometer med silikonefyldning.

Mål (mm)

Tekniske data

Medier og driftsgrænser

• Tilladte medier: alle medier, der er forenelige med messing og kobber (vand, trykluft…), undtagen højviskøse eller krystalliserende medier samt farlige eller regulerede stoffer (ilt, gas, brændstoffer, giftige stoffer…).
• Silikonefyldning: egnet til anvendelser med vibrationer eller i fugtige omgivelser (kondens) — netop hvor tørre manometre er forbudt.
• Omgivelsestemperatur: -40 °C til +65 °C.

Til en fast installation uden vibrationer (varme, husnet) er det radiale tørre ABS-manometer det økonomiske alternativ; kun til dekoration, se den dekorative skive på 100 mm.
