Muffe lige messing
Lige muffe i messing til skruning for at forlænge eller forbinde to udvendige gevindrør af samme diameter. Dens to gevind (indvendigt gevind) med centralt stop sikrer en præcis samling. Standard ISO 228-1 BSPP.
Beskrivelse af Lige Muffe i Messing
Denne muffe forbinder ende mod ende to udvendige gevinddele med samme diameter. Det indvendige stop sikrer korrekt justering og forhindrer overskruning. Den er kompatibel med alle udvendige fittings i samme størrelse, som sælges på vores side.
Tilslutning uden svejsning, ved simpel skruning. Muffen er den grundlæggende del i enhver samling med fittings: den muliggør forlængelse af en kreds eller samling af to rørsektioner. I dekoration er det det væsentlige forbindelseselement mellem gevindrør.
Tekniske Egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Guldmessing |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tætning | Med fladtætning garanteret (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Type | Indvendigt gevind / Indvendigt gevind (gevind på begge sider, med stop) |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængig af den valgte tætningstype |
| Anvendelse | Forsyning af drikkevand, generel VVS, HVAC |
Brugs- og Installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængig af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og produkter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Hus VVS: tilslutning af varmt- og koldtvandsinstallationer
- Industriel VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakgarn for at sikre tæthed på udvendige gevind
- For flade pakningsflader, brug en flad pakning med minimum 1 mm tykkelse
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for hård tilspænding kan beskadige gevindet

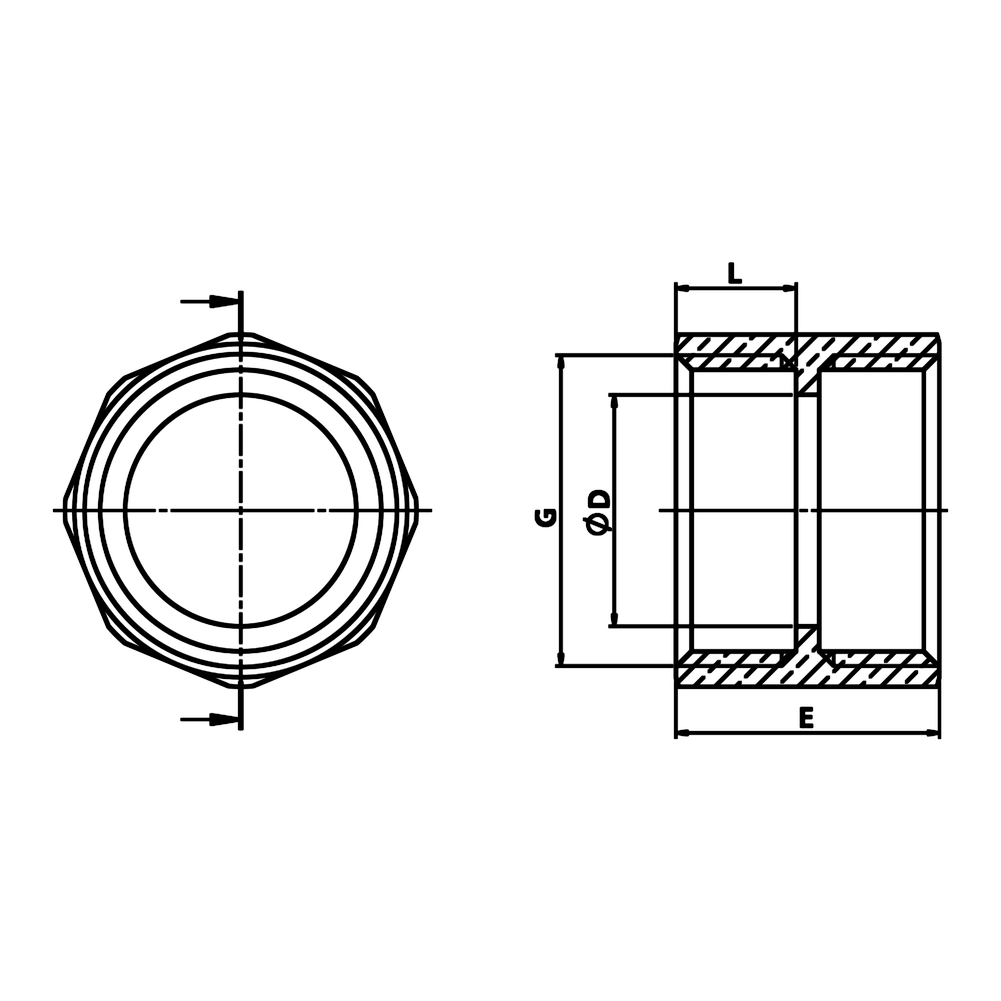

Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G | G (mm) | UD | L | E | S1 |
|---|---|---|---|---|---|
| 1/4" | 8x13 | 8.5 | 8 | 18 | HEX |
| 3/8" | 12x17 | 11 | 8.5 | 19 | HEX |
| 1/2" | 15x21 | 14.5 | 10 | 22 | HEX |
| 3/4" | 20x27 | 19.5 | 11 | 24 | HEX |
| 1" | 26x34 | 25 | 13 | 28.5 | OCT |
| 1"1/4 | 33x42 | 33 | 14 | 30.5 | OCT |
| 1"1/2 | 40x49 | 39 | 15.5 | 34 | OCT |
| 2" | 50x60 | 50 | 17 | 37 | OCT |
Størrelsesoverensstemmelser
Denne muffe fås i følgende størrelser. Brug denne tabel til at finde overensstemmelsen mellem millimeter, tommer og DN.
| Størrelse (mm) | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|
| Tommer | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Udv. rørdiameter | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

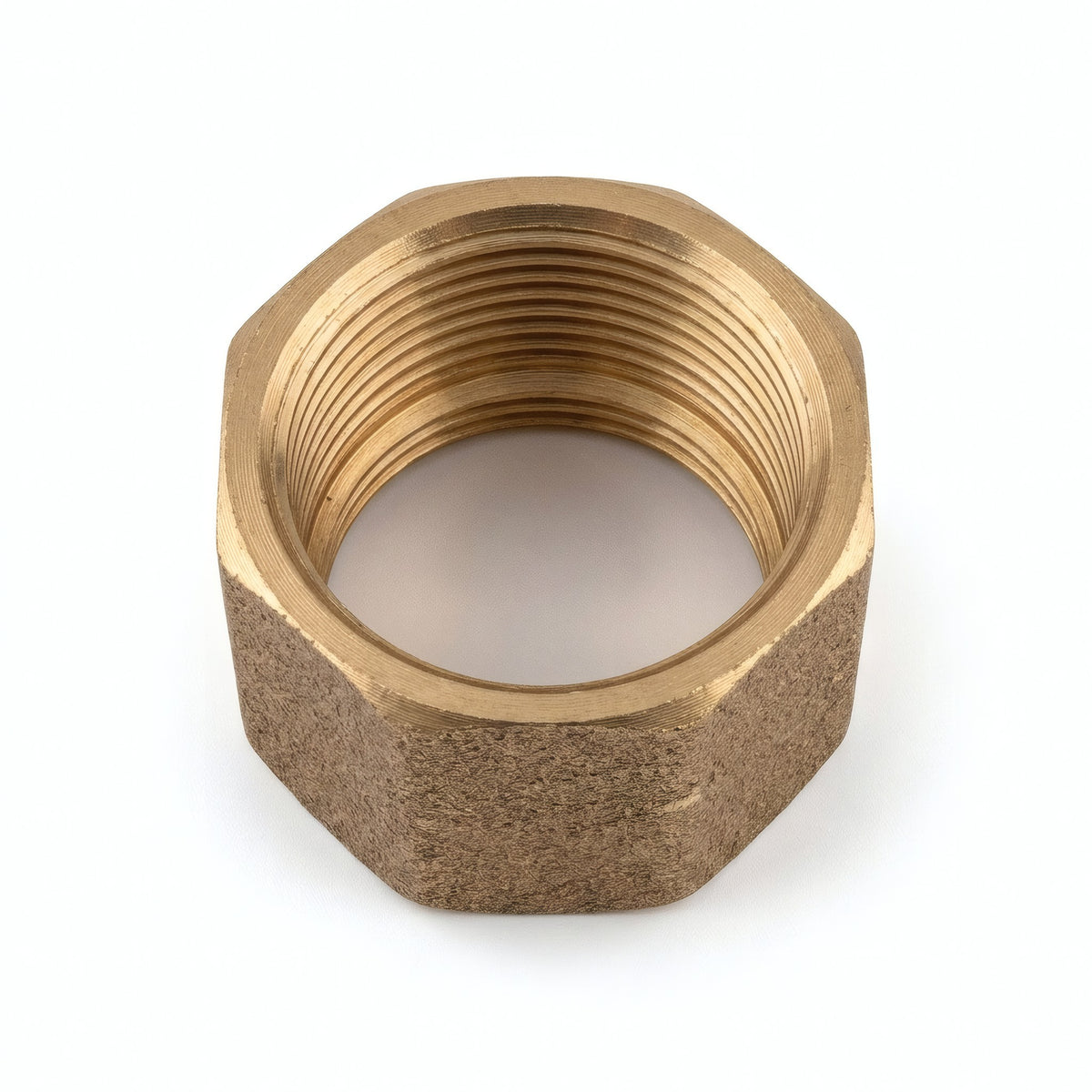

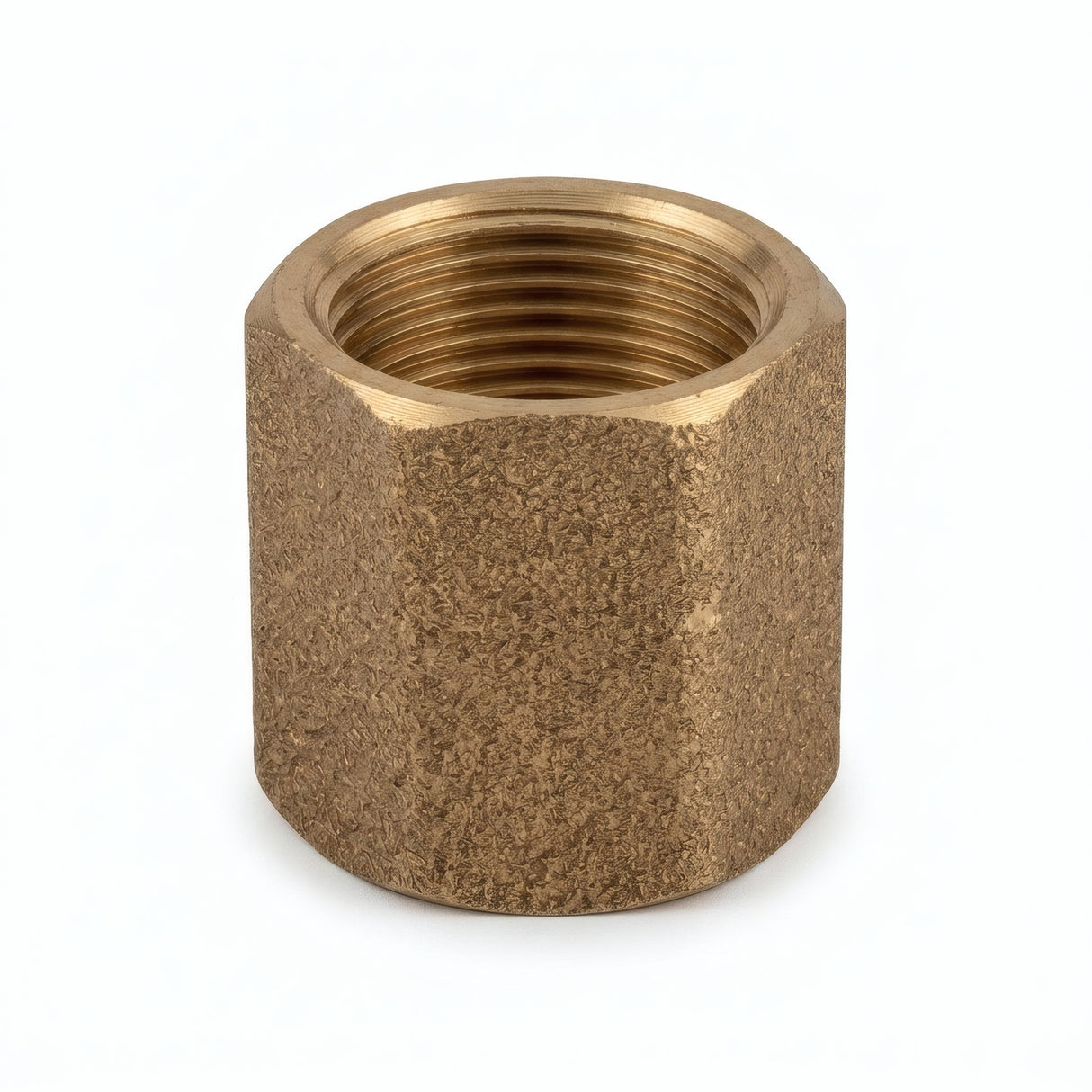

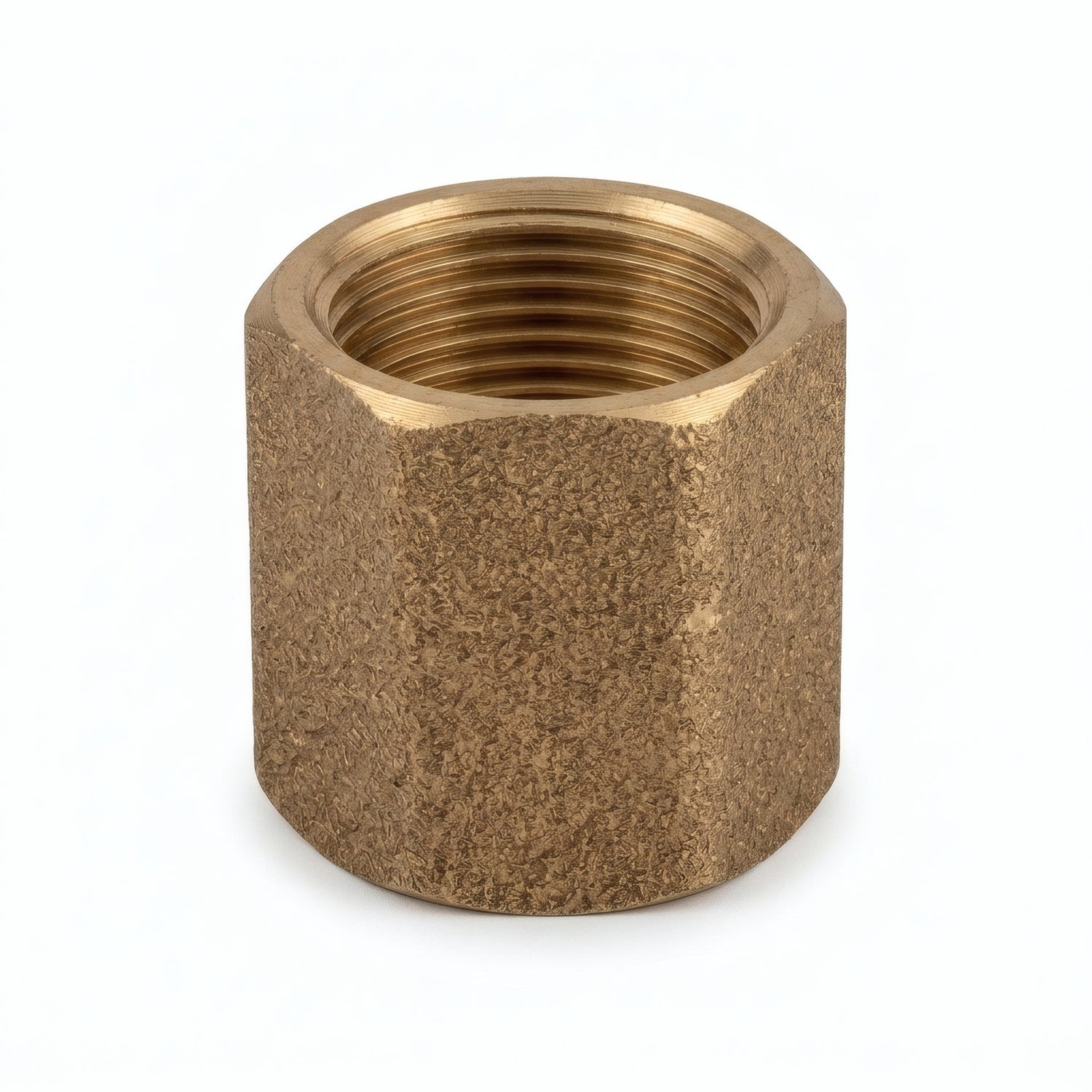

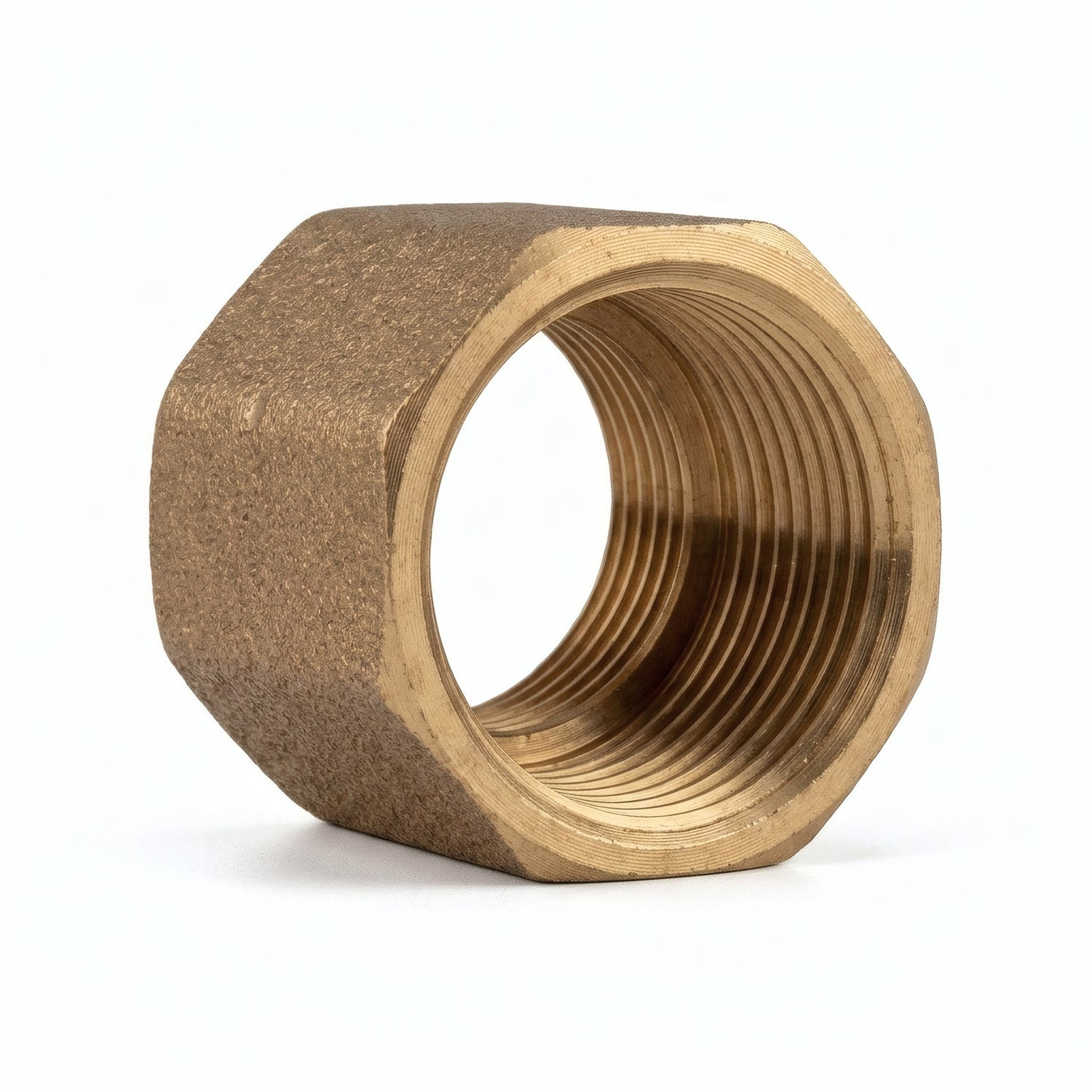

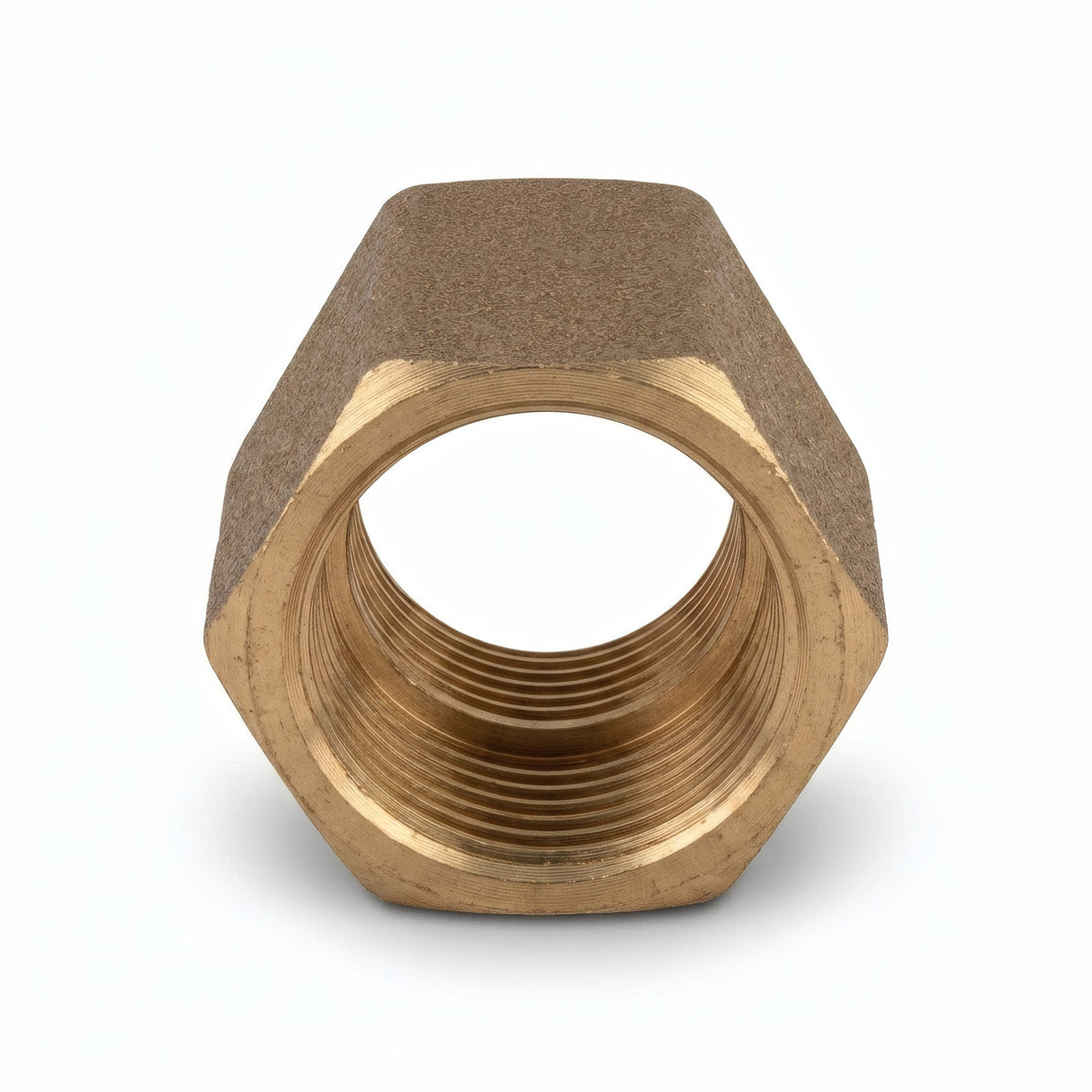

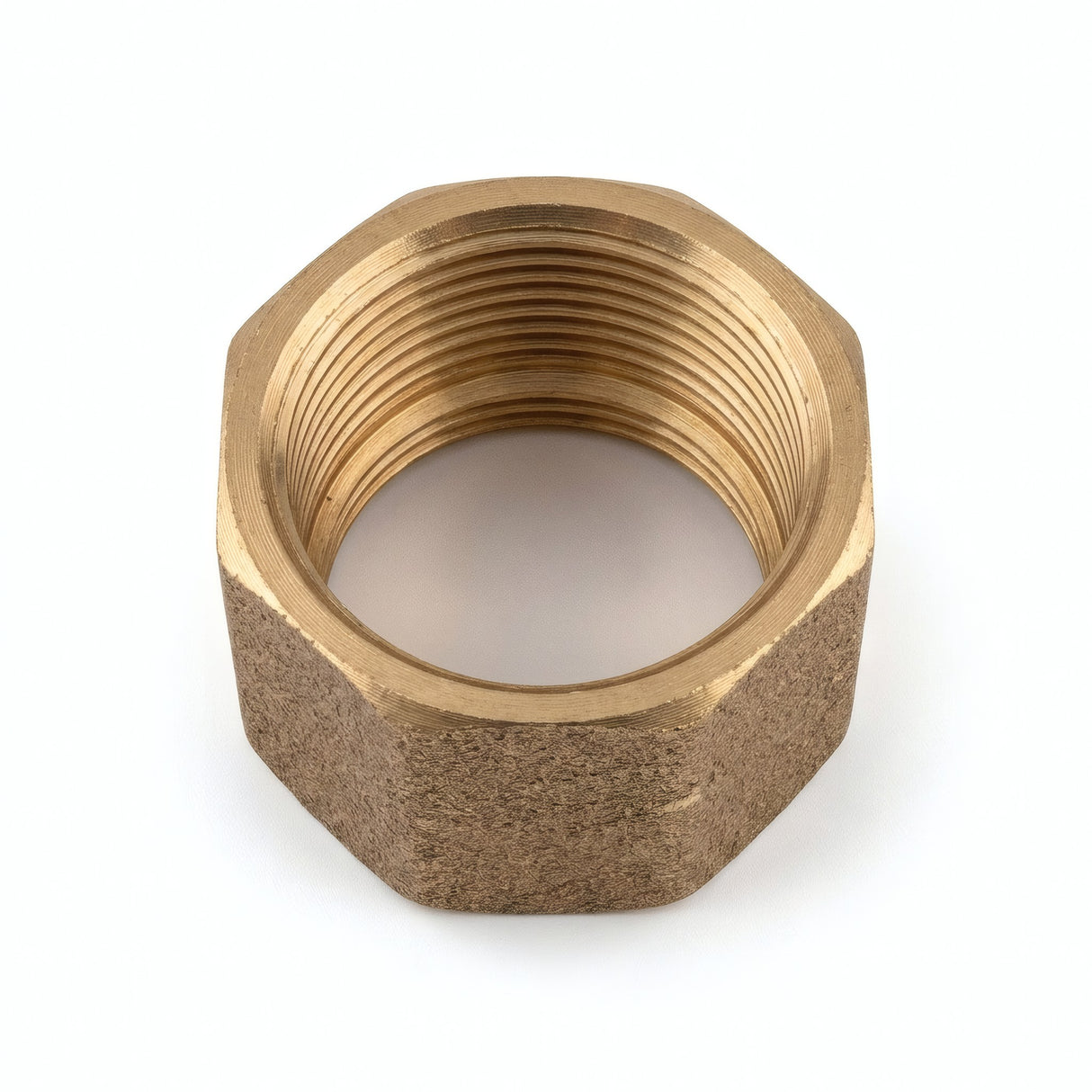

Udseendet på delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
At kombinere med
Kompatible produkter: Alle messingfittings
