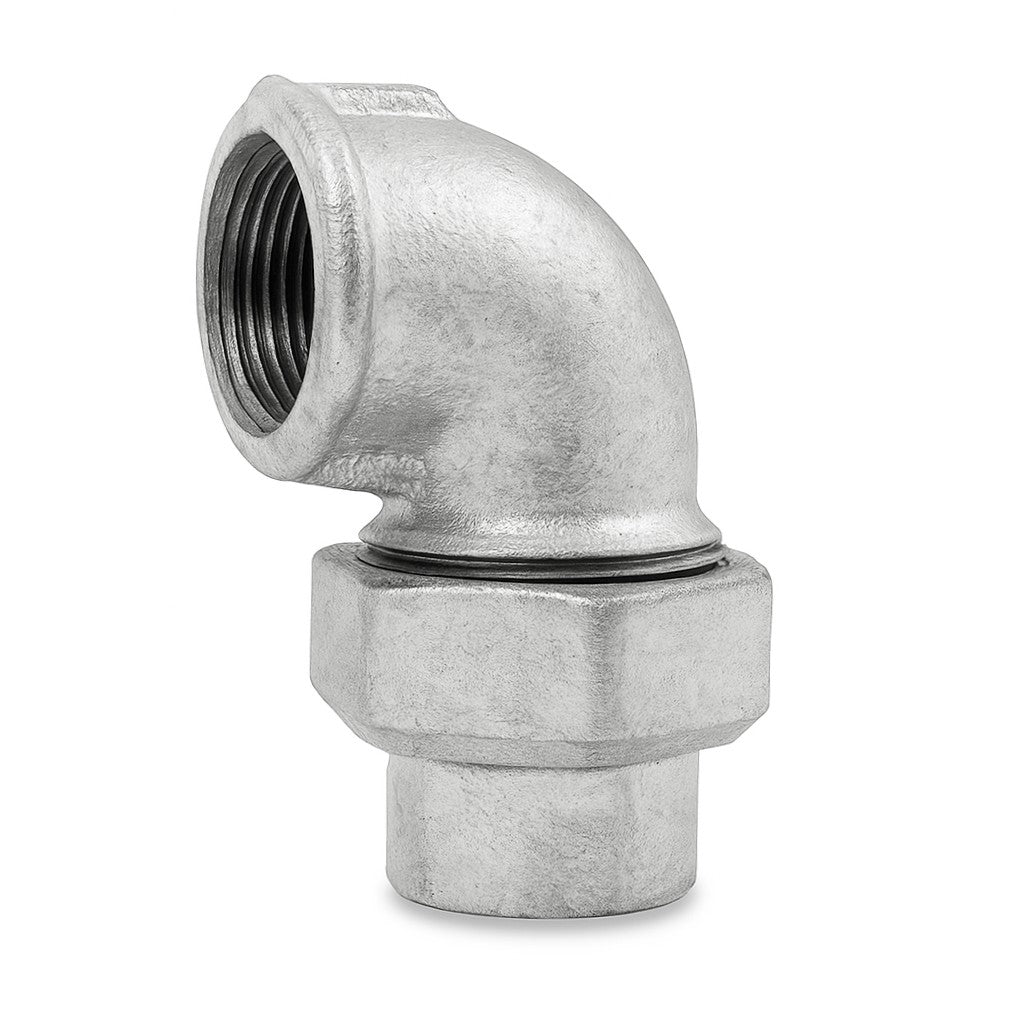

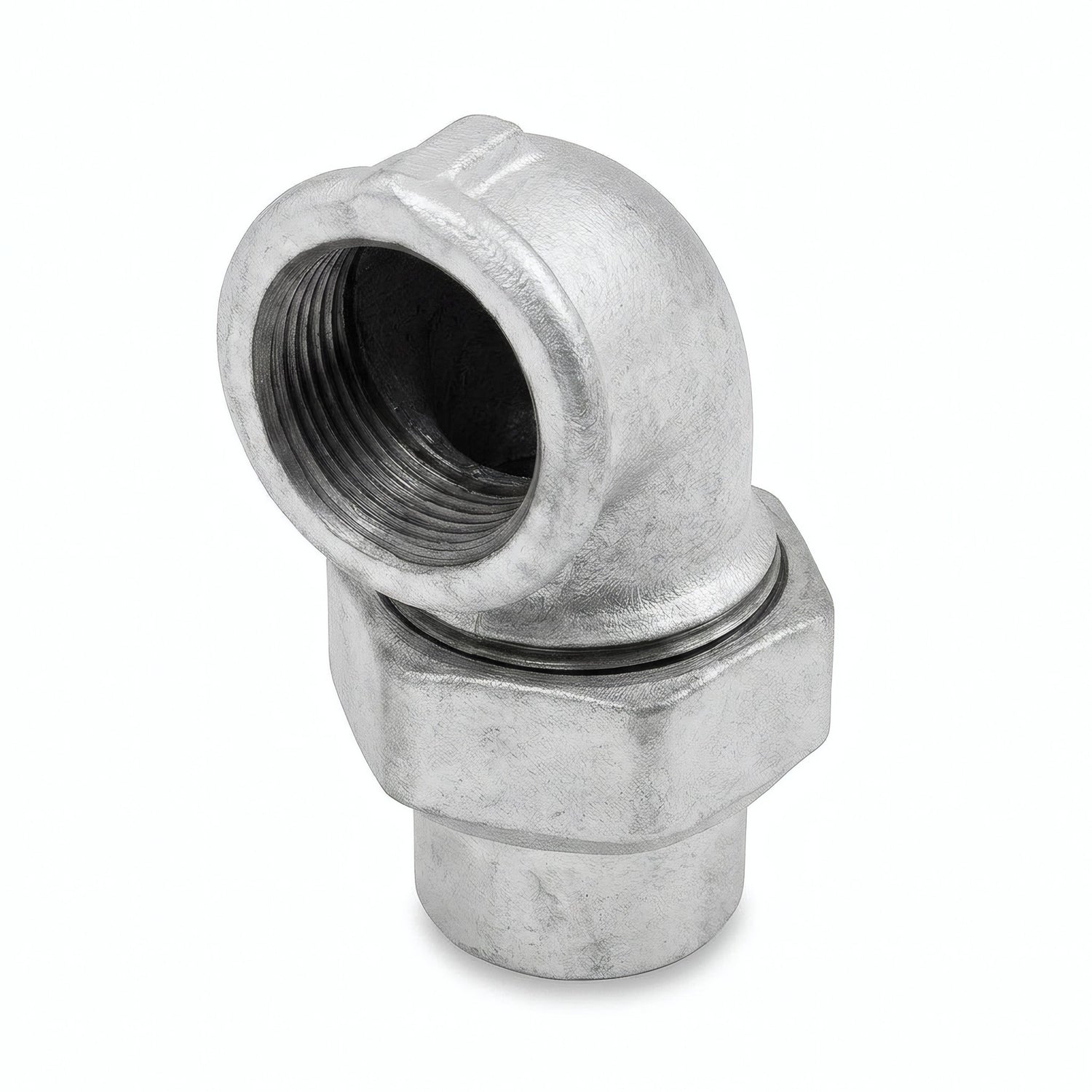

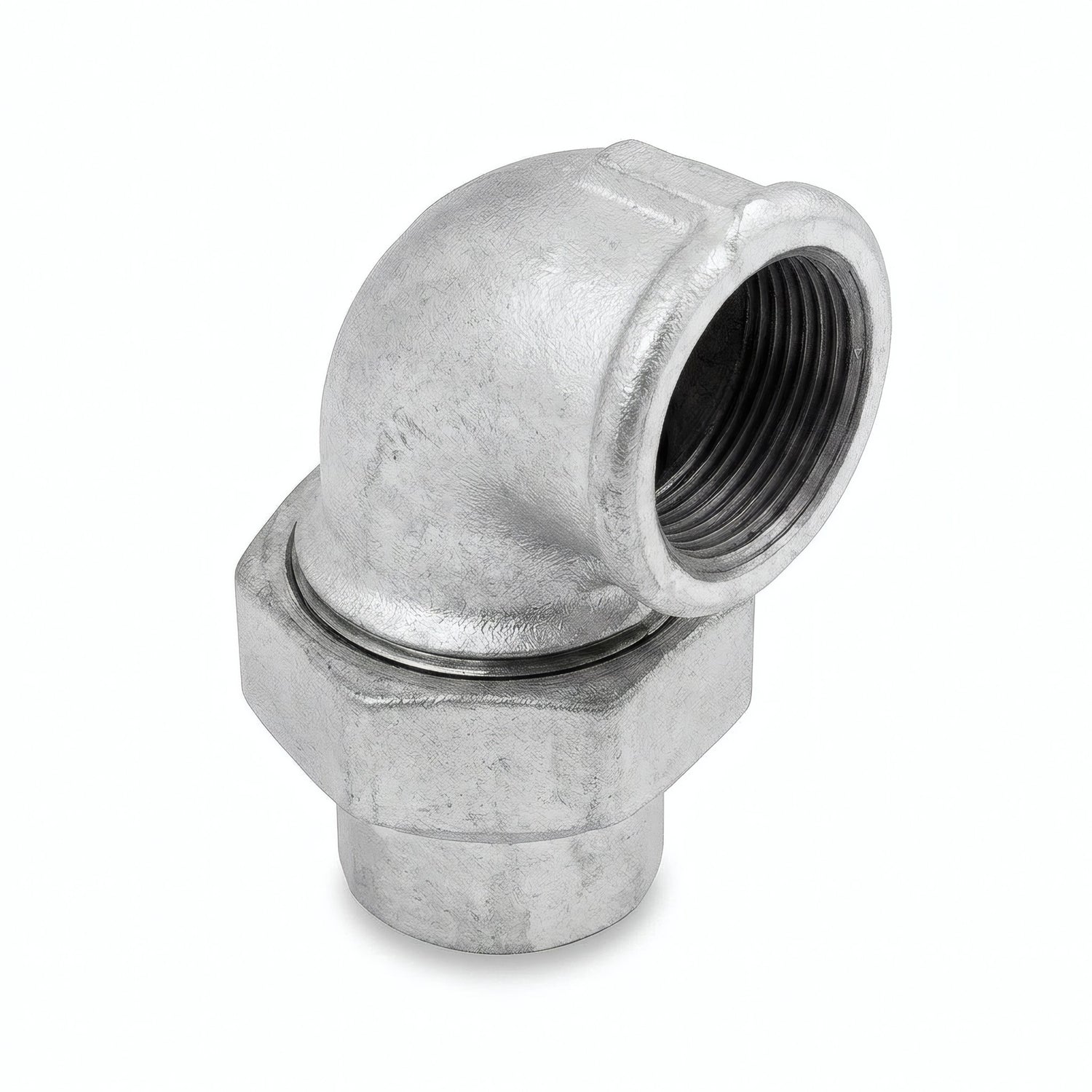

Vinkel forskruning 90° indvendigt gevind/indvendigt gevind galvaniseret støbejern

Vinkel-forskruning i 90° med indvendigt gevind-indvendigt gevind (FF) er en højteknologisk VVS-fitting. Den kombinerer tre funktioner i ét stykke: en retningsændring på 90°, en standardforbindelse og især en forskruningsfunktion, der gør forbindelsen aftagelig.

Hvad bruges en vinkel-forskruning til?

Denne smarte fitting er designet til at muliggøre montering og demontering af en sektion af rør uden at skulle skære eller dreje rørene. Det er den ideelle løsning til:

• Installation af udstyr: Den gør det nemt at forbinde en pumpe, en cirkulator, en vandmåler eller et filter og samtidig kunne fjerne det let til vedligeholdelse eller udskiftning.
• Oprettelse af et samlingspunkt: Den bruges til at forbinde to faste rørsektioner, hvor en standardforbindelse ikke ville kunne skrues sammen.
• Forenkling af indgreb: Ved blot at løsne den centrale møtrik adskiller du forbindelsen, hvilket gør ændringer eller reparationer på en eksisterende ledning meget lettere.

Tætningen af "forskruning"-delen opnås ved metal-mod-metal kontakt med høj præcision mellem to koniske flader, hvilket ikke kræver nogen ekstra pakning på dette sted.

Tekniske specifikationer (Overensstemmelse med EN 10242)

Denne fitting er fremstillet i henhold til kravene i den europæiske standard EN 10242, hvilket sikrer optimal kvalitet og pålidelighed til kritiske installationer.

• Materiale af høj kvalitet: Duktilt støbejern (kvalitet EN-GJMW-400-5), kendt for sin meget høje mekaniske modstand mod tryk og slag.
• Korrosionsbeskyttelse: Varmgalvaniseret finish (ca. 70 µm), som sikrer fremragende holdbarhed og et råt industrielt udseende.
• Tætning med konisk flade: Forskruningen er konisk (metal/metal), hvilket sikrer en pålidelig og holdbar tætning uden slidpakning.
• Gevind til tilslutning: De to indvendige gevind er cylindriske (Rp) i henhold til ISO 7-1 til tilslutning af rør. Den løse møtrik på forskruningen har et gasgevind (G) i henhold til ISO 228-1.

Indikative dimensioner

Pladsbehovet for denne fitting er større end for en standardvinkel.

Bemærk: Dimensionerne A og B angiver centerafstanden på hver side af fittinget.

Installationsråd

Tætningen af Rp-gevindene skal udføres med pakgarn eller et andet egnet produkt. Påfør ikke noget tætningsmiddel på de koniske flader i forskruningen. Stram den centrale møtrik godt for at sikre metal-mod-metal kontakt.
