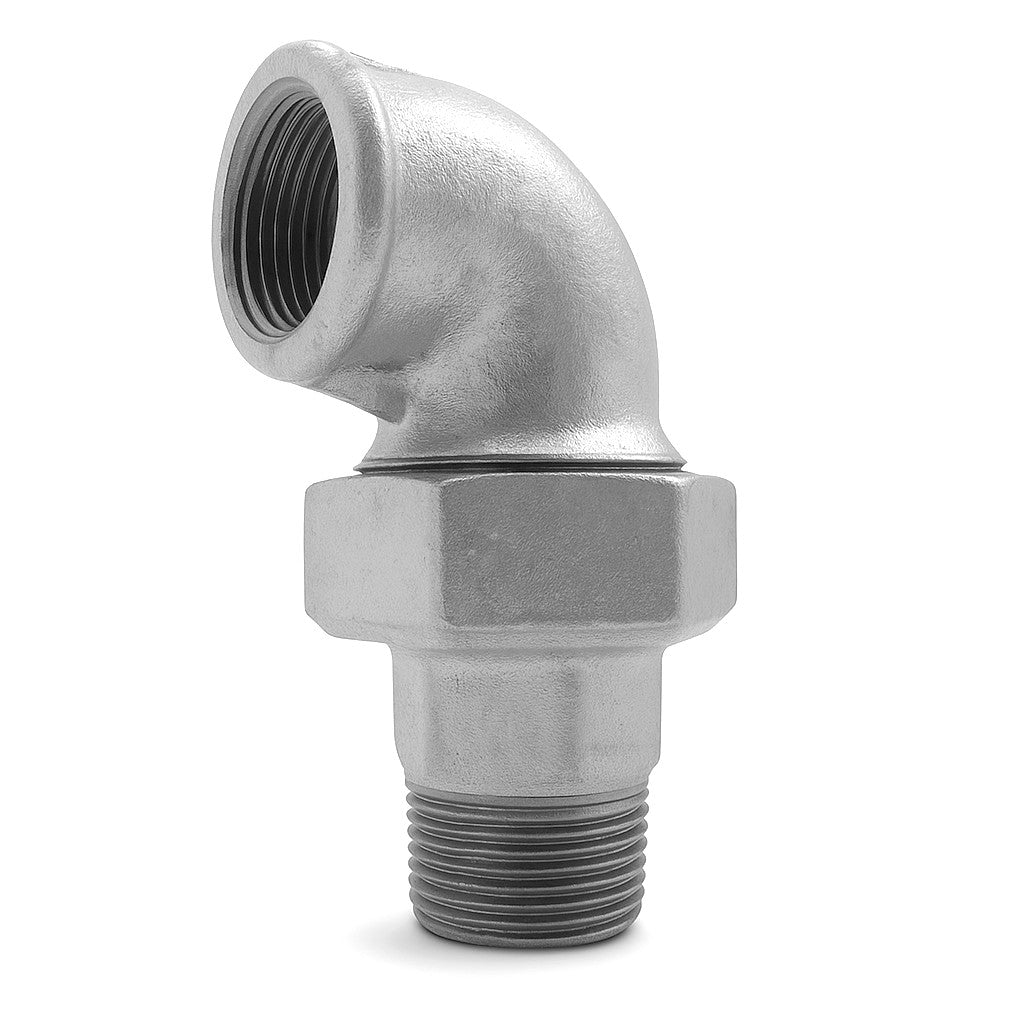

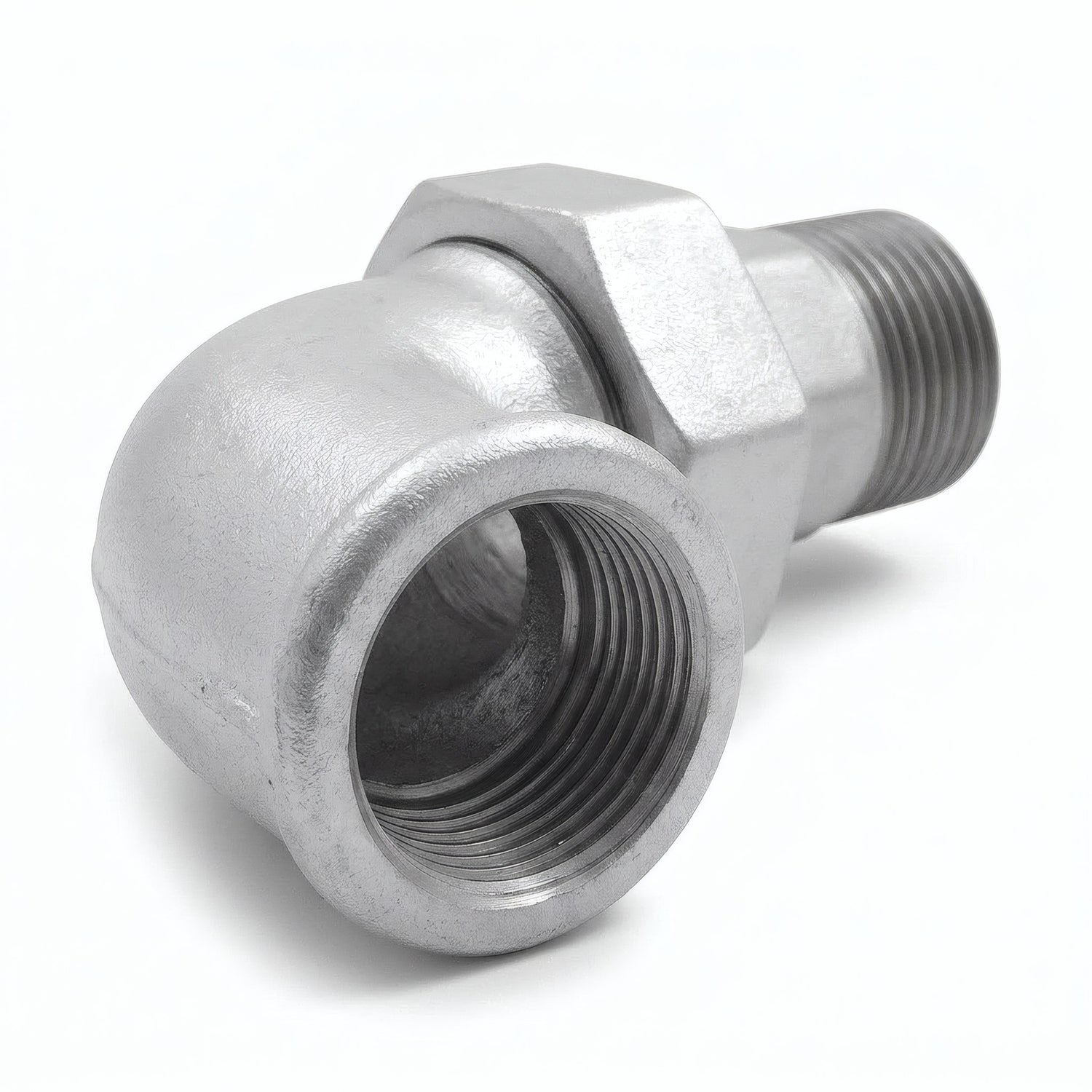

Vinkel forskruning 90° udvendigt gevind/indvendigt gevind galvaniseret støbejern

Vinkelforskruningen i 90° med Udvendigt gevind/Indvendigt gevind (U/I) er en teknisk og alsidig fitting. Den integrerer en 90° vinkel, en kombineret Udvendigt gevind/Indvendigt gevind forbindelse og et aftageligt forskruningssystem for maksimal fleksibilitet ved installation eller vedligeholdelse.

Hvad bruges en vinkelforskruning med Udvendigt gevind/Indvendigt gevind til?

Denne fitting er den ideelle løsning til at forbinde en enhed eller en rørlinje, samtidig med at den giver mulighed for fremtidig demontering. Dens U/I-konfiguration gør den særligt nyttig til:

• At forbinde udstyr: Ideel til at tilslutte en enhed med en udgang med udvendigt gevind (f.eks. cirkulationspumpe, filter) direkte til et rør med indvendigt gevind, eller omvendt.
• At færdiggøre en installation: Den gør det muligt at forbinde to faste rørsektioner (én med udvendigt gevind, den anden med indvendigt gevind) hvor det ellers ville være umuligt at skrue en standard fitting på.
• At forenkle vedligeholdelse: Ved at løsne den centrale møtrik adskilles forbindelsen, hvilket gør det nemt at fjerne en komponent fra systemet uden besvær og uden at skulle skære i rørene.

Tætningen i "forskrunings"-delen sikres ved en højpræcisionskontakt mellem to koniske flader (metal/metal), hvilket ikke kræver nogen tætningsring på dette sted.

Tekniske specifikationer (Overensstemmelse med EN 10242)

Denne fitting er fremstillet i henhold til kravene i den europæiske standard EN 10242, hvilket garanterer optimal kvalitet og pålidelighed til kritiske installationer.

• Materiale af høj kvalitet: Duktilt støbejern (kvalitet EN-GJMW-400-5), kendt for sin meget høje mekaniske modstand mod tryk og slag.
• Korrosionsbeskyttelse: Varmgalvaniseret finish (ca. 70 µm), som sikrer lang levetid og et råt industrielt udseende.
• Tætning med konisk flade: Forskruningen er konisk (metal/metal), hvilket sikrer en pålidelig og holdbar tætning uden slidtagepakning.
• Gevind til tilslutning: Fittingen kombinerer et konisk udvendigt gevind (R) og et cylindrisk indvendigt gevind (Rp) i henhold til ISO 7-1 standarden.

Omtrentlig størrelse

Fittingens dimensioner er større end en standard vinkel.

Bemærk: Dimensionerne A og B angiver centerafstanden på hver side af fittingen.

Installationsråd

Tætningen af gevindene Udvendigt gevind (R) og Indvendigt gevind (Rp) skal udføres med pakgarn eller et andet egnet produkt. Påfør ikke noget tætningsmiddel på de koniske flader i forskruningen selv. Stram den centrale møtrik godt for at sikre metal/metal kontakt.
