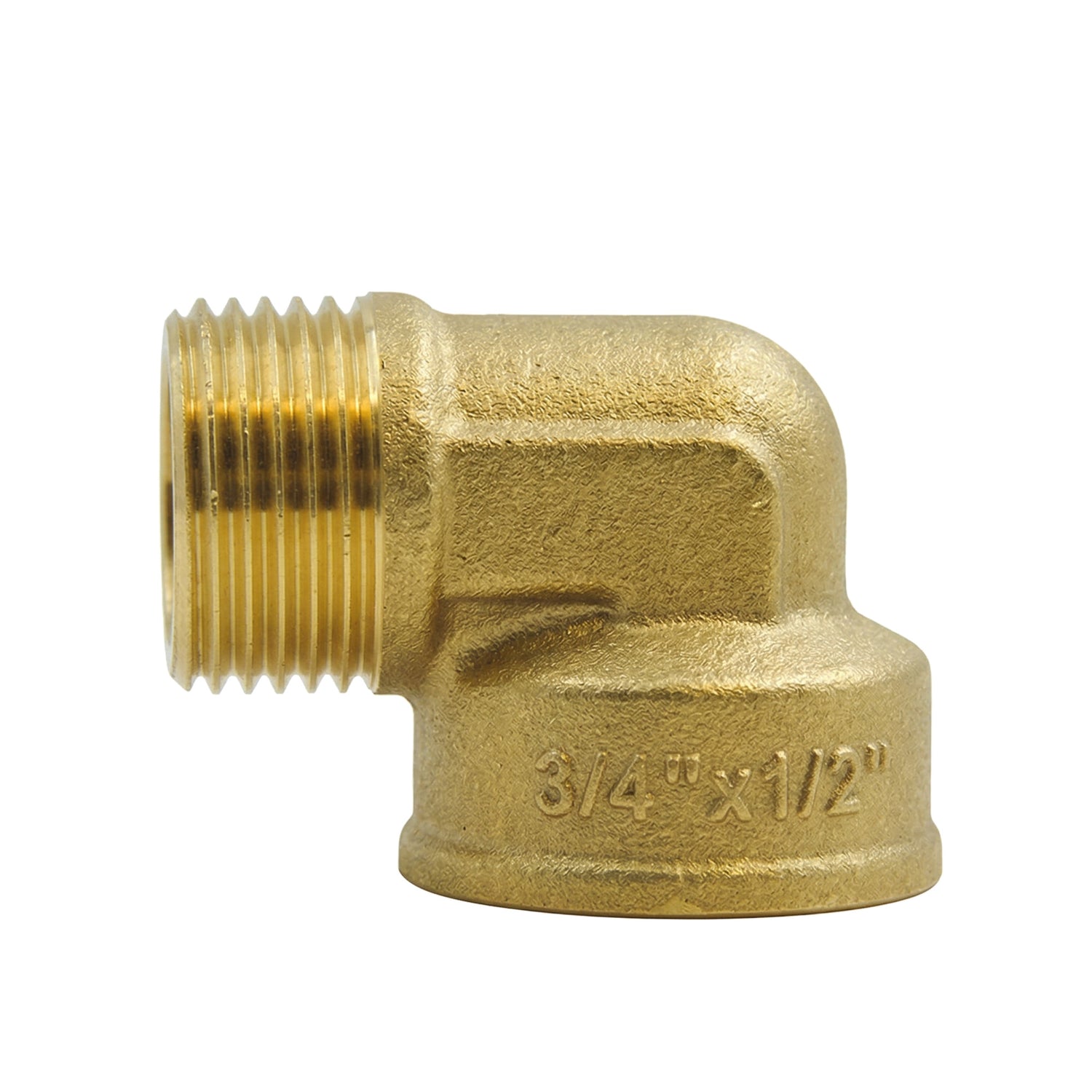

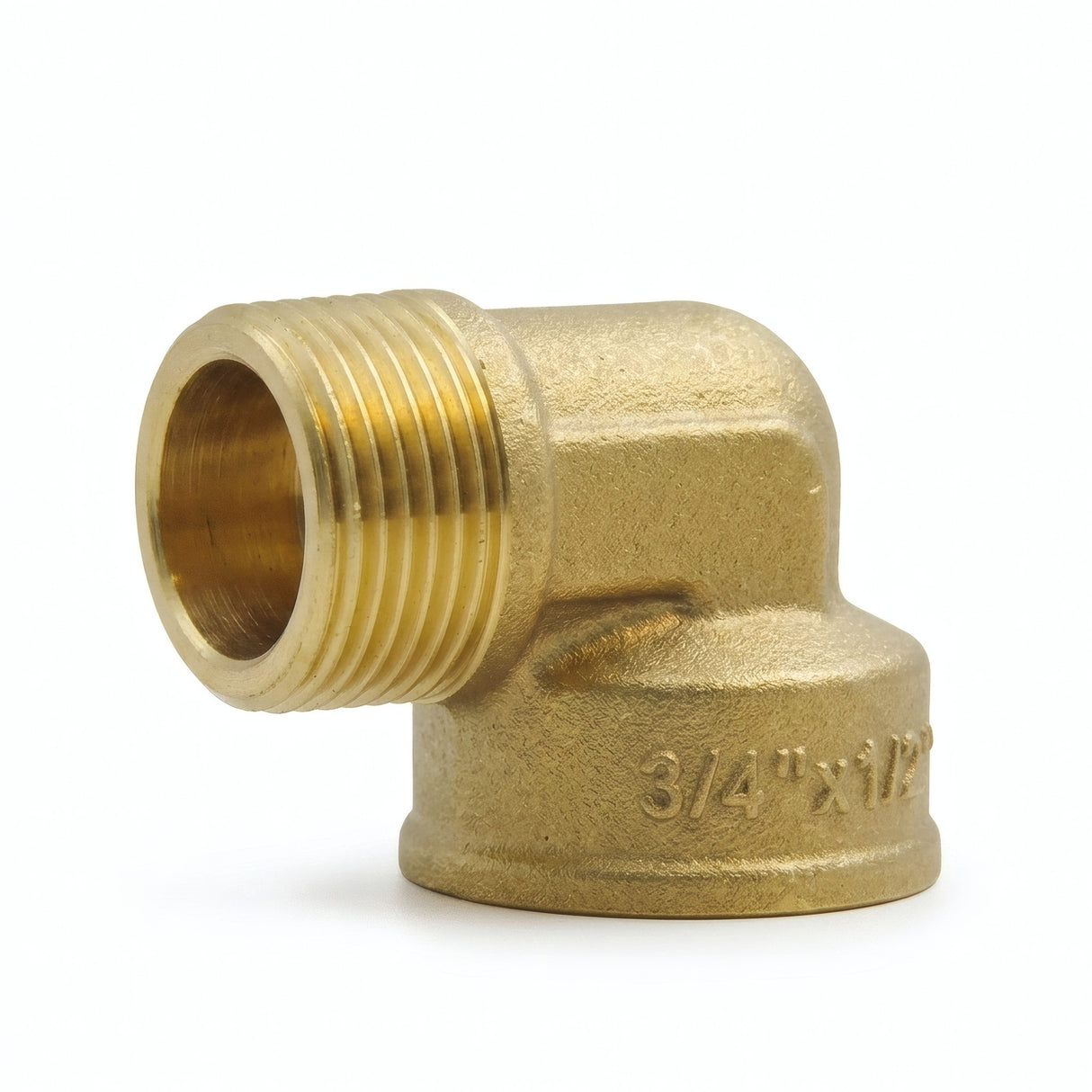

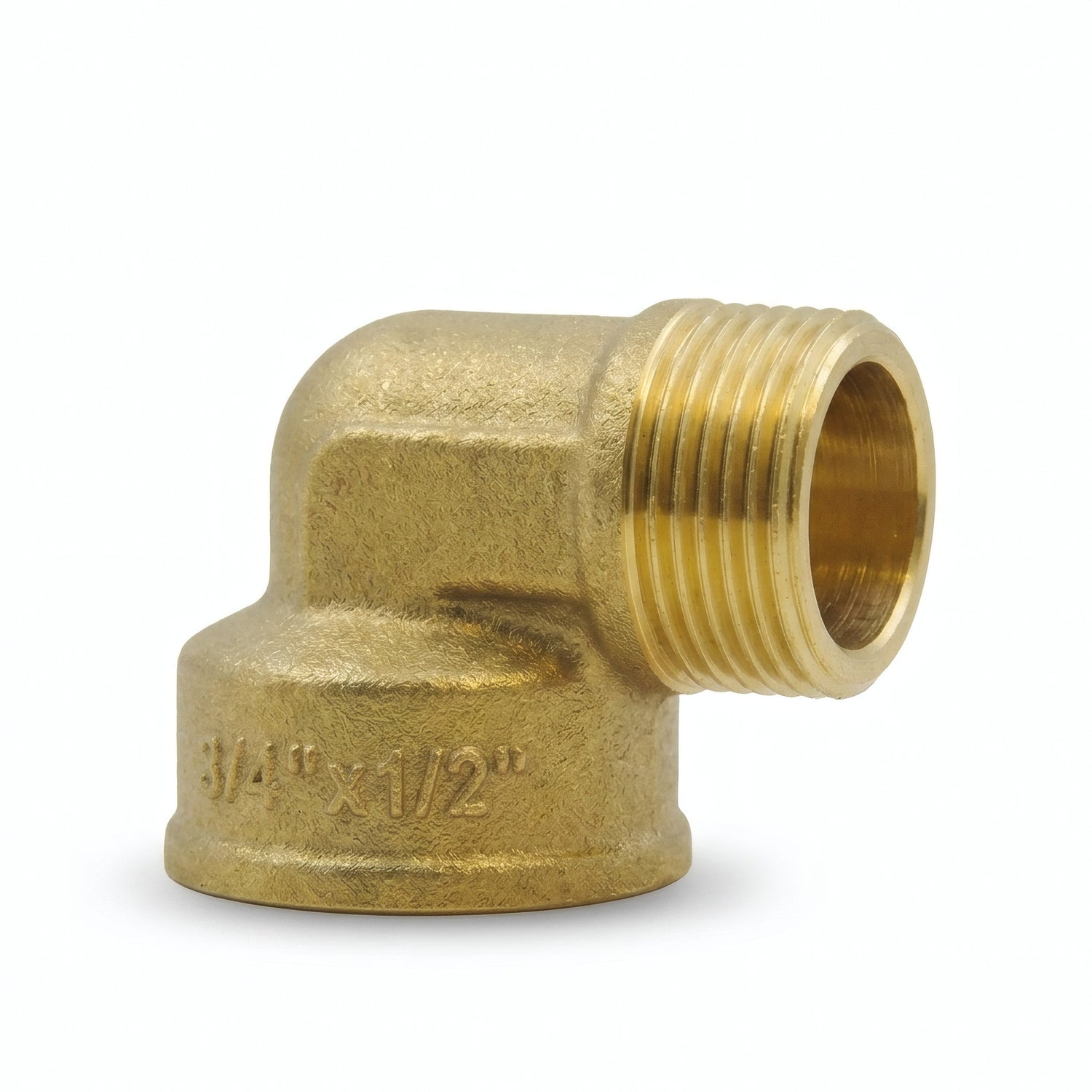

Vinkel reduceret U/I messing
Reduceret U/I vinkel i messing til skruning, som muliggør en 90° retningsændring samtidig med en diameterreduktion af din ledning. Denne fitting kombinerer to funktioner i ét enkelt stykke: afbøjning og reduktion. Standard ISO 228-1 BSPP.
Beskrivelse af den reducerede U/I vinkel i messing
Denne reducerede vinkel muliggør samtidig en 90° retningsændring og en diameterreduktion. Den udvendige gevindside (med gevind) har en større diameter end den indvendige gevindside (indvendigt gevind), hvilket muliggør overgang mellem to forskellige rørstørrelser.
Montering ved simpel skruning uden svejsning. Særligt nyttigt i konfigurationer med begrænset plads, hvor to funktioner skal kombineres i ét enkelt tilslutningspunkt.
Tekniske Egenskaber
| Materiale | Messing CW617N - 4MS |
| Farve | Guldmessing |
| Nominelt tryk | PN 16 bar |
| Gevindstandard | ISO 228-1 - BSPP Gas (cylindrisk gevind) |
| Tæthed | Med fladt tætningsmiddel garanteret (tykkelse fra 1 mm) |
| Tætningsoverflader | Flade og brede på udvendigt og indvendigt gevind |
| Form | 6-kantet (skruet med nøgle) |
| Type | Udvendigt gevind (med gevind) / Indvendigt gevind (indvendigt gevind) — forskellige diametre |
| Vinkel | 90° |
| Kompatible væsker | Drikkevand, glykolvand, kompatible væsker |
| Temperatur | Afhængigt af den valgte tætningstype |
| Anvendelse | Drikkevandsforsyning, generel VVS, HVAC |
Brugs- og Installationsbetingelser
- Driftstryk : PN 16 bar
- Temperatur : Afhængigt af den valgte tætningstype
- Væsker : Drikkevand, glykolvand, kompatible væsker
- Installation : Påfør et moderat tilspændingsmoment og vælg egnede materialer (risiko for galvanisk korrosion). Egnet fastholdelsesflade til nøgler på markedet.
Certificeringer og Overensstemmelse
- Drikkevand: Overholder bekendtgørelsen af 25. juni 2020 vedrørende metalmaterialer og -produkter til installationer i kontakt med vand til menneskelig konsum.
- 4MS : Overholder 4MS-kravene — Harmonisering af europæiske certificeringsregler for materialer og produkter i kontakt med drikkevand.
Anvendelser og monteringsråd
Anvendelser
- Husinstallationer: tilslutning af varmt- og koldtvandsinstallationer
- Industrielt VVS: installationer i overensstemmelse med PN 16 bar
- Indretning: fremstilling af lamper, hylder, håndklædeholdere i synligt messing
- Gør-det-selv og kreativt håndværk: skræddersyede projekter med gevindfittings
Monteringsråd
- Brug PTFE-tape (teflon) eller pakningsgarn for at sikre tæthed på udvendigt gevind
- For flade pakningsflader, brug en flad pakning med en minimumstykkelse på 1 mm
- Spænd med fastnøgle eller skruenøgle — brug ikke en skruetang for at undgå mærker på delen
- Påfør et moderat tilspændingsmoment — for kraftig tilspænding kan beskadige gevindet

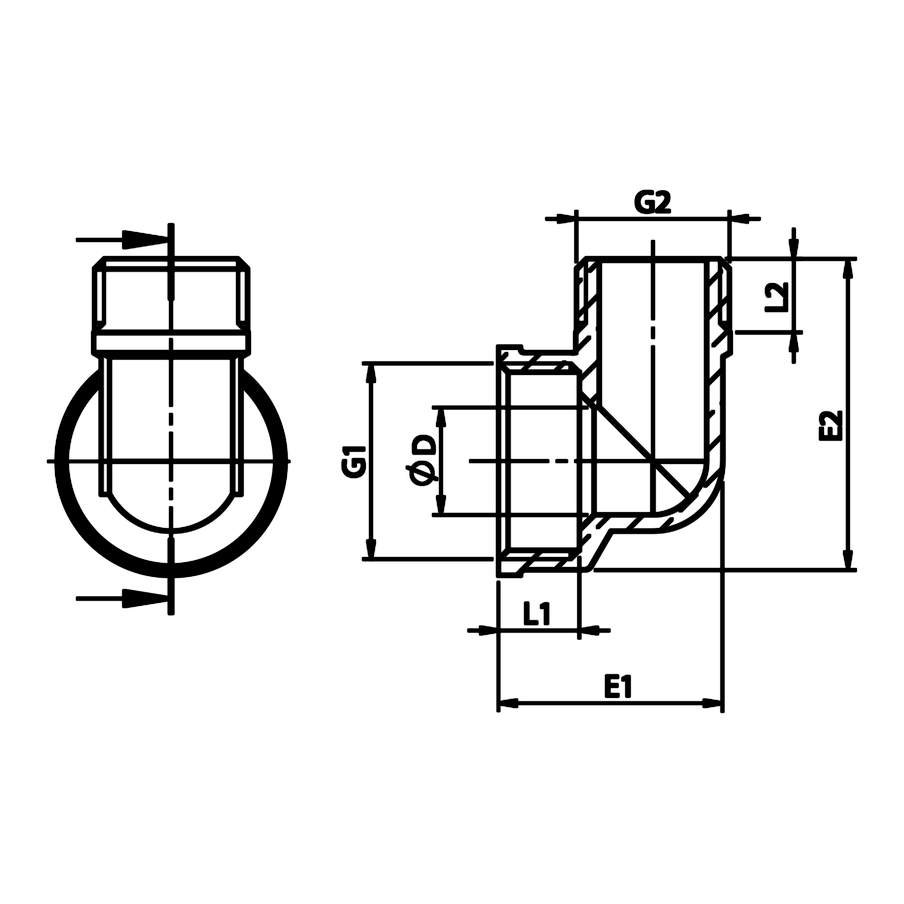

Teknisk tegning
Dimensioner (mm)
Alle mål er angivet i millimeter (mm), medmindre andet er angivet.
| G1 | G1 (mm) | G2 | G2 (mm) | UD | L1 | L2 | E1 | E2 |
|---|---|---|---|---|---|---|---|---|
| 3/4" | 20x27 | 1/2" | 15x21 | 11 | 8.5 | 8.5 | 30.5 | 37 |
Tilgængelige størrelseskombinationer
Denne reducerede vinkel gør det muligt at gå fra en diameter til en anden. Tabellen nedenfor viser de tilgængelige kombinationer.
| Indgang | Udgang | Måleenhed (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |
Udseendet af delen kan variere afhængigt af lagerpartiet (se billeder). Kontakt os for bekræftelse.
