Uanset om du er amatør VVS-installatør, passioneret gør-det-selv-entusiast eller tilhænger af DIY-projekter inden for industriel deko, er det første skridt at kunne skære, gevindskære og samle dit galvaniserede rør korrekt. Følg vores trin-for-trin vejledning for at skære og gevindskære et stålrør. For at forstå de standarder, der gælder for disse produkter, henvises til den essentielle guide EN 10241 / ISO 7-1 for galvaniseret stålrør med gevind. At ignorere disse detaljer fører hurtigt til lækager, dyre inkompatibiliteter og skrøbelige samlinger. Denne artikel fokuserer på de gevind, der anvendes af fittings og rør, som tilbydes på Home Invasion (duktilt jern EN 10242, stålrør EN 10255), for at sikre, at dine samlinger lykkes første gang.
1. Hvad er et gevind?
Et gevind er en spiral af riller – gevind – beregnet til at skrue to dele sammen. For at identificere det, husk:
-
Nominal diameter: angivet i tommer (¼", ½"…) ; forskellig fra den faktiske ydre diameter.
👉 Brug for hurtig konvertering? Se vores tabel over diametre DN-mm-tommer. - Stigning: afstand mellem to gevind, i TPI (gevind pr. tomme) eller millimeter.

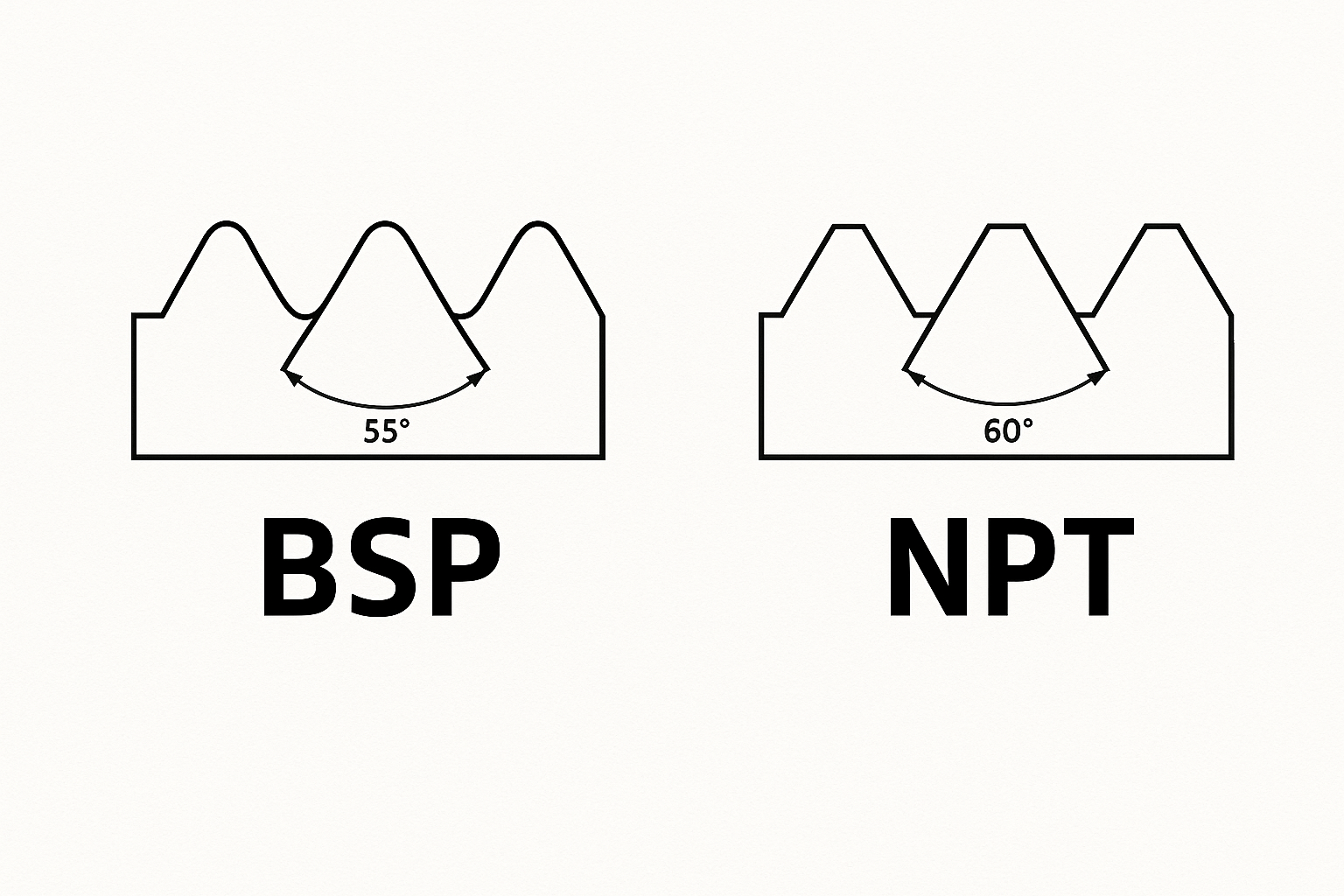

- Vinkel på siderne: 55 ° for BSP-gevind (standard ISO 7-1 eller ISO 228-1) og 60 ° for NPT (ASME B1.20.1).
- Konicitet: cylindrisk (konstant diameter) eller konisk (reduktion 1:16 for BSPT/NPT).
2. De tre hovedtyper af VVS-gevind
2.1 Gevind BSPT – British Standard Pipe Taper (ISO 7-1 / EN 10226-1)
- Profil 55 °, toppe let skåret (ikke afrundede) for bedre greb.
- Konicitet 1:16 → mekanisk tætning ved spænding + PTFE eller pasta.
- Anvendelser: luftnet, gas, lavtryksdamp, industrielle deko-installationer i galvaniseret stålrør.
Eksempel på BSPT-gevind
Eksempel på konisk gevind
2.2 Gevind BSPP – British Standard Pipe Parallel (ISO 228-1)
- Cylindrisk lige, altid 55 °.
- Tætning via fladt pakningsled, bonded washer eller konisk sæde + O-ring.
- Anvendelser: vand
drikkevand, armaturer, hydraulik, instrumentering.
Eksempel på BSPP-gevind
2.3 Gevind NPT – National Pipe Taper (ASME B1.20.1)
- Konisk 1:16, sider 60 °, flader fladtrykte.
- Ikke kompatibel uden adapter med BSPT/BSPP.
- Findes på udstyr importeret fra Nordamerika (HVAC, pneumatik).
Oversigtstabel
| Type | Form | Vinkel | Tætning | Anvendelser |
|---|---|---|---|---|
| BSPT | Konisk 1:16 | 55 ° | PTFE / pasta | Luft-, gas- og industriel deko-netværk. |
| BSPP | Cylindrisk | 55 ° | Flad / O-ring / sæde 30 ° | Vand, armaturer, hydraulik |
| NPT | Konisk 1:16 | 60 ° | PTFE / pasta | USA-udstyr, industri |
3. Kompatibilitet & adaptere
| Udvendigt gevind | Indvendigt gevind | Kompatibilitet | Tætningsløsning |
|---|---|---|---|
| BSPT | BSPT | ✅ | PTFE eller pasta |
| BSPT | BSPP | ⚠️ Tåles < 10 bar | Tykt PTFE; foretræk adapter |
| BSPP | BSPP | ✅ | Flad / O-ring pakning |
| NPT | NPT | ✅ | PTFE eller pasta |
| NPT | BSPT/BSPP | ❌ | Obligatorisk adapter |
Du finder færdige løsninger i vores sortiment af fittings i sort støbejern.
4. Maksimalt anbefalede tryk (fittings i støbejern EN 10242, PN25)
| Nominal størrelse | Maksimalt anbefalet tryk (20 °C) |
|---|---|
| 1/8" – 1/2" | 25 bar |
| 3/4" – 2" | 20 bar |
| 3" – 4" | 16 bar |
For netværk der overskrider disse grænser, se EN 10241-guiden der beskriver højere trykklasser.
5. Tætningsteknikker
5.1 Koniske gevind (BSPT / NPT)
- PTFE: 3-5 omdrejninger med uret, overskrid med et gevind.
- Pasta + pakgarn: varmt vand-netværk, opvarmning, gas (GASTEC-godkendelse).
- Spænding: ≈ 1,5 omdrejning efter håndspænding for støbejern PN25.
Eksempel på cylindrisk gevind
5.2 Cylindriske gevind (BSPP)
- Flad pakning i fiber eller EPDM – sanitær.
- Bundet pakning i rustfrit stål/gummi – luft, hydraulik.
- Konisk sæde 30 ° + O-ring – højtryk.
6. Omregningstabel tommer / mm
| Tommer (nominal) | Ø ydre rør Sched 40 (mm ± tolerance) |
|---|---|
| 1/8" | 10 mm |
| 1/4" | 13 mm |
| 3/8" | 17 mm |
| 1/2" | 21 mm |
| 3/4" | 27 mm |
| 1" | 34 mm |
| 1 ¼" | 42 mm |
| 1 ½" | 48 mm |
| 2" | 60 mm |
| 3" | 89 mm |
| 4" | 114 mm |
7. Almindelige fejl der skal undgås
- Forveksl ikke BSPT, BSPP og NPT – identificer før køb. På vores side er alle gevind BSPT/BSPP og kompatible med hinanden.
- Monter en fitting uden at rense gevindene.
- Sno PTFE i modsat urets retning.
- Glem ikke pakningen på BSPP.
- Overspænding: risiko for at støbejernet revner; brug din nøgle med måde.
- Må ikke trykprøves efter montering.
8. For at gå videre:
• Officielle dimensioner på stålrør • Metode til at skære og gevindskære • EN 10241-standarden forklaret
Konklusion
Ved at mestre forskellene mellem gevindtyperne BSPT, BSPP og NPT – og de tilhørende standarder – sikrer du tætte, holdbare og sikre samlinger til dine VVS- eller industrielle dekoprojekter. For at komme i gang, udforsk vores præskårne rør i galvaniseret stål og forvandl dine idéer til professionelle resultater.
