Hvorfor en lukket ramme blokerer for spændingen

Forestil dig fire rør og fire vinkler samlet i et rektangel, som rammen om et spejl, en sengeramme, et plantegitter eller et gelænder. Du spænder den første vinkel, den anden, den tredje: alt strammer normalt op. Ved den fjerde sker der ingenting.

Årsagen er mekanisk. Alle standardfittings med gevind — vinkel, T-stykke, muffe, nippel, flange — har højregevind. De spændes ved at dreje med uret. Det er den universelle konvention i gevindrør: med meget få undtagelser (de H/V-dele, vi snakker om her) er alt, hvad du finder på standardlager, med højregevind.

I et åbent kredsløb (en hylde, et cykelstativ, en knagerække der ender blindt) er der ingen problemer: røret drejer frit, du spænder enden, og du stopper. I et lukket kredsløb er røret klemt fast mellem to fittings, der allerede sidder. Hvis du drejer røret i spændingens retning på den ene side, drejer du det samtidig i løsningens retning på den anden. De to bevægelser ophæver hinanden.

Den blokering rammer alle projekter i løkke: den ydre ramme på et sofabord, den rektangulære ramme på en væghylde, en spejlramme, et plantegitter eller den sidste maske i et gelænder. Gevindrør har fire montager til at løse problemet.

De tre første bygger på det samme princip: et venstregevind indbygget et sted i kæden, der vender spændingsretningen på den ene side. Den fjerde bruger ikke vendt gevind og virker efter en helt anden mekanik — en uafhængig, drejelig omløber.

Konkret ser mekanikken bag Montage 3 (HH-muffe + H/V-nippel + H/V-muffe) sådan ud i to trin:

Montage 1 — Rør + H/V-muffe + rør med venstregevind

Sådan virker det

Den mest minimalistiske montage består i at sætte en H/V-muffe ind mellem to rørsektioner, hvoraf den ene er specielt skåret med venstregevind i den ene ende.

U-H = udvendigt højregevind • I-H = indvendigt højregevind • U-V = udvendigt venstregevind • I-V = indvendigt venstregevind

Standardrøret (udvendigt højregevind i begge ender) skrues ind i muffens indvendige højregevind. Specialrøret (med venstregevind i den ene ende og almindeligt højregevind i den anden, så det kan kobles videre i kredsløbet som normalt) skrues med sin U-V ind i muffens I-V. Når man drejer den centrale muffe, trækker dens to gevind samtidig de to rør ind mod sig: løkken lukker.

Hvornår man bruger den

Til æstetisk minimalistiske projekter, hvor man vil undgå den voluminøse "knold" fra en forskruning og den tredelte tilstedeværelse af nippel + muffe + nippel. Visuelt ser man kun en muffe mellem to rør — samlingen smelter ind i kredsløbets silhuet.

Begrænsningen

Rør med venstregevind findes ikke på standardlager. Det skal fremstilles efter bestilling: venstregevindet skæres af et VVS-værksted eller en specialiseret leverandør og skal udtrykkeligt angives på ordren. Alle andre fittings i kredsløbet (vinkler, T-stykker, flanger, standard­nipler) er stadig med højregevind.

I Home Invasions katalog

Katalogets to H/V-muffer (brugt som centerdel i montage 1).

H/V-muffe — sort støbejern 9 størrelser

H/V-muffe — galvaniseret 10 størrelser

HI's fittings i sort støbejern er førstevalget til dekoration. Galvaniserede fittings giver en lysere industriel finish og modstår korrosion på værkstedet.

Montage 2 — HH-nippel + H/V-muffe + H/V-nippel (ender med udvendigt gevind)

Sådan virker det

Når løkken lukker mellem to faste dele med indvendigt gevind — for eksempel to vinkler med indvendigt gevind — undgår montage 2 specialrøret. Man indsætter en treparts-samling, der præsenterer sig med udvendigt højregevind i begge ender: en HH-nippel til venstre, en H/V-nippel til højre og en H/V-muffe mellem dem.

Yderenderne i U-H skrues ind i løkkens faste dele med indvendigt gevind. Den centrale H/V-muffe spændes med nøgle.

De to nipler skrues først i hånden ind i løkkens faste dele med indvendigt gevind: til venstre en HH-nippel (to højregevind, katalogets standard); til højre en H/V-nippel. H/V-muffen sættes derefter på plads imellem dem. Når man tager fat med nøgle og drejer den ene vej, trækker dens I-H og I-V samtidig de to nipler ind mod sig: samlingen spændes uden at dreje de tilkoblede rør.

Hvornår man bruger den

Løkken lukker mellem to faste dele med indvendigt gevind — typisk mellem to I/I-vinkler i sort støbejern, mellem to dele med indvendigt gevind fra en kollektion med fittings i sort støbejern eller mellem to galvaniserede dele med indvendigt gevind. Det er den mest alsidige montage, når man bygger med vinkler med indvendigt gevind, som er normen i indretning.

I Home Invasions katalog

Den centrale H/V-muffe er stadig den, der blev præsenteret ovenfor (sort støbejern eller galvaniseret). HH-niplen til venstre og H/V-niplen til højre vælges i oversigten nedenfor efter kredsløbets materiale.

Delene til montage 2: HH-nippel (til venstre) + central H/V-muffe (allerede vist ovenfor) + H/V-nippel (til højre).

HH-nippel (lige) — sort støbejern 11 størrelser

HH-nippel (lige) — galvaniseret 12 størrelser

H/V-nippel — sort støbejern 7 størrelser

H/V-nippel — galvaniseret 8 størrelser

Montage 3 — HH-muffe + H/V-nippel + H/V-muffe (ender med indvendigt gevind)

Sådan virker det

Montage 3 er spejlbilledet af den foregående. Når løkken lukker mellem to faste dele med udvendigt gevind — to rør med gevind, to HH-nipler, der allerede sidder — vender man logikken om: samlingen præsenterer sig med indvendigt højregevind i begge ender, og en H/V-nippel fungerer som central spændedel.

Yderenderne i I-H tager imod løkkens faste dele med udvendigt gevind. Den centrale H/V-nippel spændes med nøgle.

De to muffer (én HH til venstre, én H/V til højre) skrues først på i hånden på løkkens faste dele med udvendigt gevind. H/V-niplen sættes derefter på plads mellem dem. Når man drejer den centrale del med nøgle, trækker dens U-H og U-V samtidig de to muffer mod hinanden: samlingen spændes uden at dreje de tilkoblede rør.

Hvornår man bruger den

Løkken lukker mellem to dele med udvendigt gevind — typisk en ramme bygget af rør med gevind (udvendigt gevind i begge ender som standard), en samling der lukker mellem to HH-nipler i sort støbejern, der allerede sidder fast, eller mellem to galvaniserede dele med udvendigt gevind. Det er montagen til "nøgne rør"-samlinger uden vinkler med indvendigt gevind ved knudepunkterne.

I Home Invasions katalog

Den centrale H/V-nippel og H/V-muffen til højre er de samme referencer, som allerede er set i montage 1 og 2: H/V-nippel i sort støbejern eller galvaniseret til centerdelen, H/V-muffe i sort støbejern eller galvaniseret til delen til højre. HH-muffen til venstre vælges nedenfor i sort støbejern eller galvaniseret. For omregninger mellem DN, mm og tommer for de nævnte størrelser, se diameterguiden.

HH-muffen til venstre i montage 3. Den centrale H/V-nippel og H/V-muffen til højre er de samme som i montage 1 og 2.

HH-muffe (lige) — sort støbejern 21 størrelser

HH-muffe (lige) — galvaniseret 11 størrelser

Montage 4 — Forskruningen

Anatomien i en forskruning

Forskruningen adskiller sig fra de tre foregående ved en anden mekanik: den bruger ikke vendt gevind. Det er en tredelt fitting — en halvdel med udvendig kegle, en halvdel med indvendig kegle og en central omløber — hvor omløberen spændes uafhængigt af gevindene.

Hver af de to sider skrues separat på det rør eller den fitting, den hører til. Når begge sider sidder, fører man dem mod hinanden og spænder den centrale omløber: omløberen drejer uden at trække siderne med, som den klemmer sammen, så de tilkoblede rør står stille. Det er præcis, hvad der skal til for at lukke en blokeret løkke.

Den koniske tætningsflade metal/metal

Hvor H/V-nipler og -muffer tætnes med hør + PTFE på gevindet, spændes forskruningen på en konisk tætningsflade, der er indbygget i selve fittingen: en udvendig kegle presses mod en indvendig kegle, og tætningen sker ved ren metal-mod-metal-kontakt. Der er ingen pakning at udskifte, men spændemomentet er afgørende (se fælder). Det er standarden for forskruningerne i sort støbejern og galvaniseret støbejern i Home Invasions katalog.

Varianter i HI-kataloget

HI's forskruninger findes i to materialer til dekorative formål: sort støbejern og galvaniseret. To lige profiler (I/I og U/I) og to profiler som 90°-vinkel (I/I og U/I) — i alt otte referencer at sammenligne med ét blik.

De otte forskruninger i sort støbejern og galvaniseret — lige og som 90°-vinkel, I/I- og U/I-profiler.

I/I-forskruning — sort støbejern 20 størrelser

I/I-forskruning — galvaniseret 10 størrelser

U/I-forskruning, konisk — sort støbejern 19 størrelser

U/I-forskruning, konisk — galvaniseret 10 størrelser

Vinkel-forskruning I/I — sort støbejern 12 størrelser

Vinkel-forskruning I/I — galvaniseret 7 størrelser

Vinkel-forskruning U/I — sort støbejern 7 størrelser

Vinkel-forskruning U/I — galvaniseret 7 størrelser

Typisk anvendelse: lukke en ramme med to forskruninger

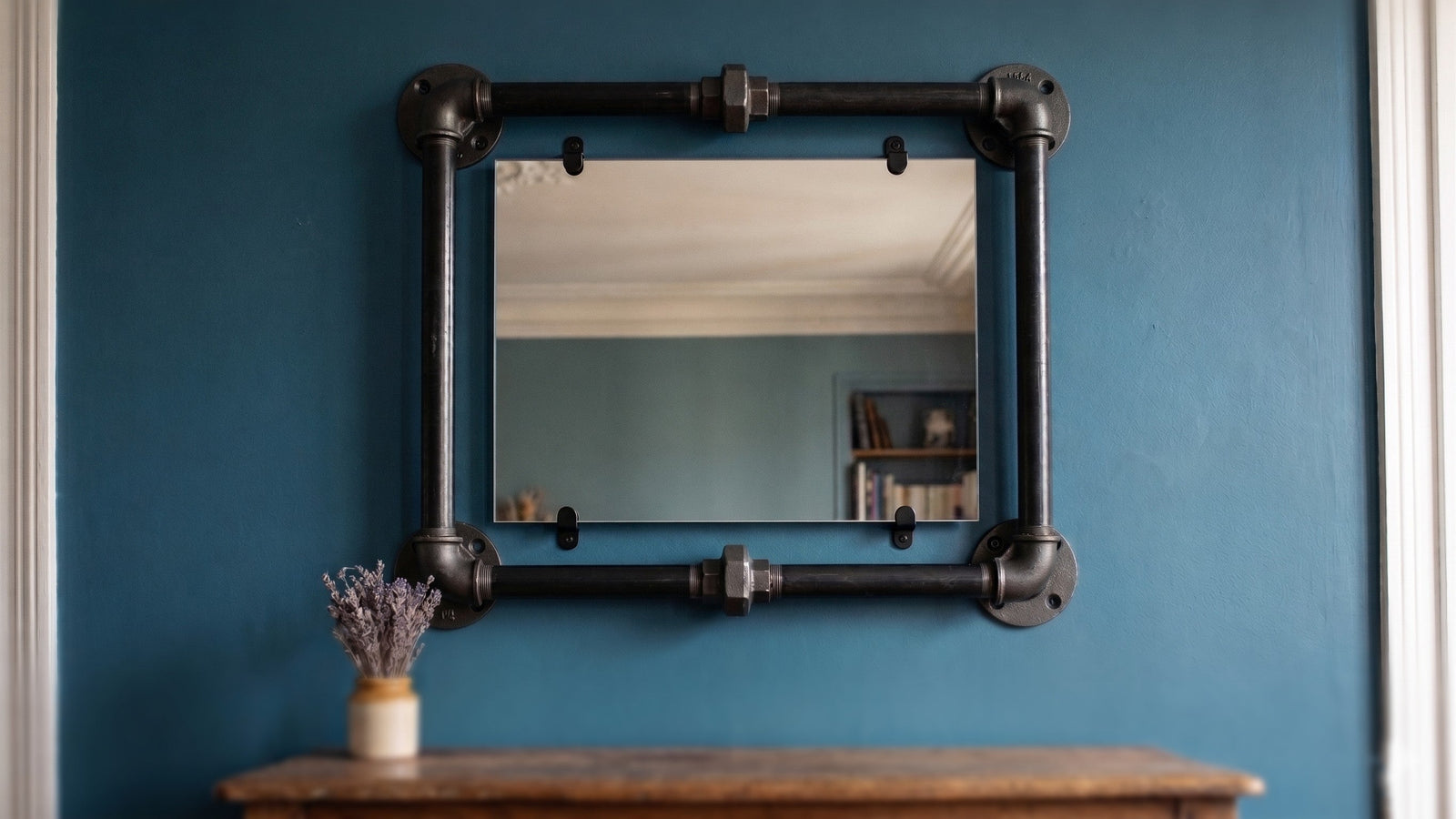

I en komplet rektangulær eller kvadratisk ramme er et udbredt trick at placere to forskruninger midt på to parallelle sider. Hver enkelt fungerer som et uafhængigt led: man for-samler hver halvramme og spænder så de to centrale omløbere med nøgle. Intet rør drejer, og rammen lukker plant.

Vælg montage efter projektet

Den rigtige montage afhænger af tre kriterier: profilen på de dele, der allerede sidder i løkken (udvendigt gevind, indvendigt gevind eller nøgne rør med gevind), kredsløbets materiale og den adgang, du skal bevare til samlingen.

Til dekorative projekter (sengeramme, spejl, plantegitter, bænk, gelænder) er sort støbejern eller den malede designserie førstevalget. Galvaniseret giver en lysere og mere skinnende finish, når man søger et mindre mørkt udtryk.

Fælder, du skal undgå

At glemme, at alle HH-dele har højregevind

Det er roden til problemet. Vinkler, T-stykker, HH-muffer, HH-nipler, flanger — hele det gængse VVS-katalog har højregevind i begge sider. Kun H/V-delene (nipler og muffer) og specialbestilte rør med venstregevind er undtagelser. På en lukket løkke skal man altså nødvendigvis indlejre en H/V-del i kæden, ellers kan intet spændes.

At overspænde en konisk forskruning

En konisk tætningsflade metal/metal tætner ved kontrolleret deformation. Et nøgletræk for meget, og keglen klemmes ud over sin elastiske zone: tætningsfladen deformeres varigt og lækker. Man spænder med håndkraft og giver så en kvart omgang med nøgle, ikke mere.

At blande den malede designserie med rigtige VVS-fittings i samme løkke

HI's malede designserie har konstante mål (Ø 27 mm, indgreb 10 mm), mens rigtige VVS-fittings har mål, der varierer med den nominelle diameter. At blande dem i den samme lukkede løkke giver uforudsete længder og en ramme, der ikke kan lukkes. Vælg det ene eller det andet for hele projektet.

At glemme tætningen på H/V-gevind

H/V-nipler og -muffer tætnes ligesom enhver anden standard­fitting: hør, pasta eller PTFE-tape på gevindet, lagt i spændingens retning. Detaljen er dækket i tutorialen om skrue gevindrørsfittings sammen.
